(F) Montage:
Le module s'enfiche et se verrouille sur la face avant du module redondant CP-A RU comme décrit dans la Fig. II.
De cette manière, les contacts à fiche et les crochets de verrouillage perforent la face avant en plastique aux
endroits prédécoupés. Le module ne doit pas être enfiché ou détaché lorsque le module redondant est en service.
Fonctionnement:
Le module de contrôle CP-A CM indique la présence des deux tensions d'entrée du CP-A RU par par l'allumage de
LEDs et par l'excitation des relais de sortie.
Les valeurs de seuil sont ajustables pour chaque voie individuellement dans une gamme de 14 à 28 V. Si, en raison
d'un défaut (p.e. une défaillance de l'alimentation ou la fusion du fusible), la tension d'une voie chute en dessous de
la valeur de seuil ajustée, le relais de sortie correspondant retombe. Les LEDs vertes «IN 1», «IN 2» s'allument, si la
tension correspondante est plus élevée que la valeur de seuil ajustée. La LED verte «OUT» s'allume, si la tension de
sortie est supérieure à 3 V.

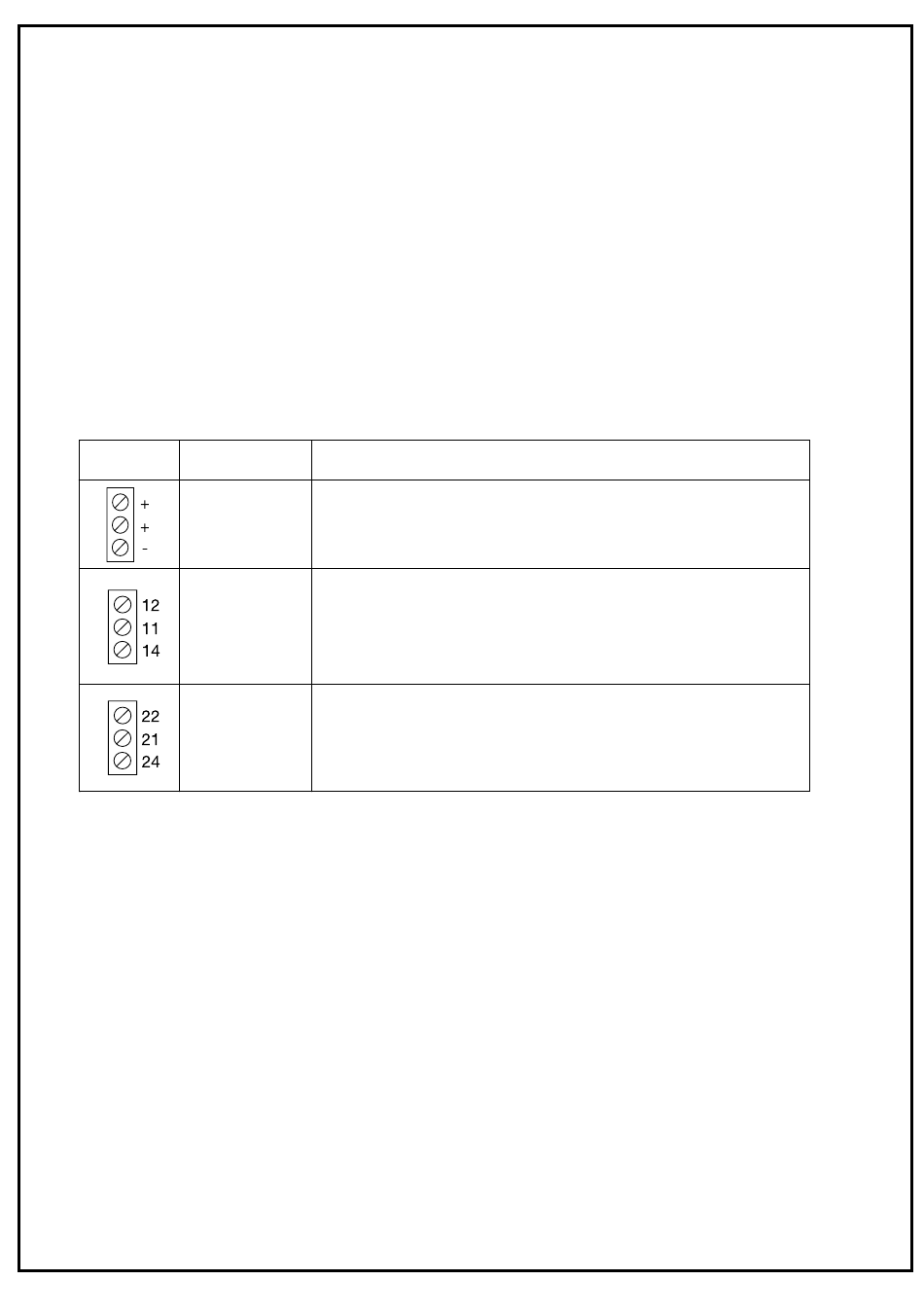

Raccordement et affectation des bornes:
Bornes Désignation
SENSE OUT
Indication
INPUT 1 (IN 1) OK
Indication
INPUT 2 (IN 2) OK
Fonction
Les bornes SENSE OUT + + - sont raccordées aux polarités + et -
de sortie et peuvent être utilisées pour une signalisation à distance.
Contact inverseur libre de potentiel
11-14 fermé et 11-12 ouvert, si la tension dans la voie 1 (IN 1) du CP-A RU
dépasse la valeur de seuil ajustée sur "IN 1 <V".
11-12 fermé et 11-14 ouvert, si la tension dans la voie 1 (IN 1) du CP-A RU
chute en dessous de la valeur de seuil ajustée sur "IN 1 <V".
Contact inverseur libre de potentiel
21-24 fermé et 21-22 ouvert, si la tension dans la voie 2 (IN 2) du CP-A RU
dépasse la valeur de seuil ajustée sur "IN 2 <V".
21-22 fermé et 21-24 ouvert, si la tension dans la voie 2 (IN 2) du CP-A RU
chute en dessous de la valeur de seuil ajustée sur "IN 2 <V".
