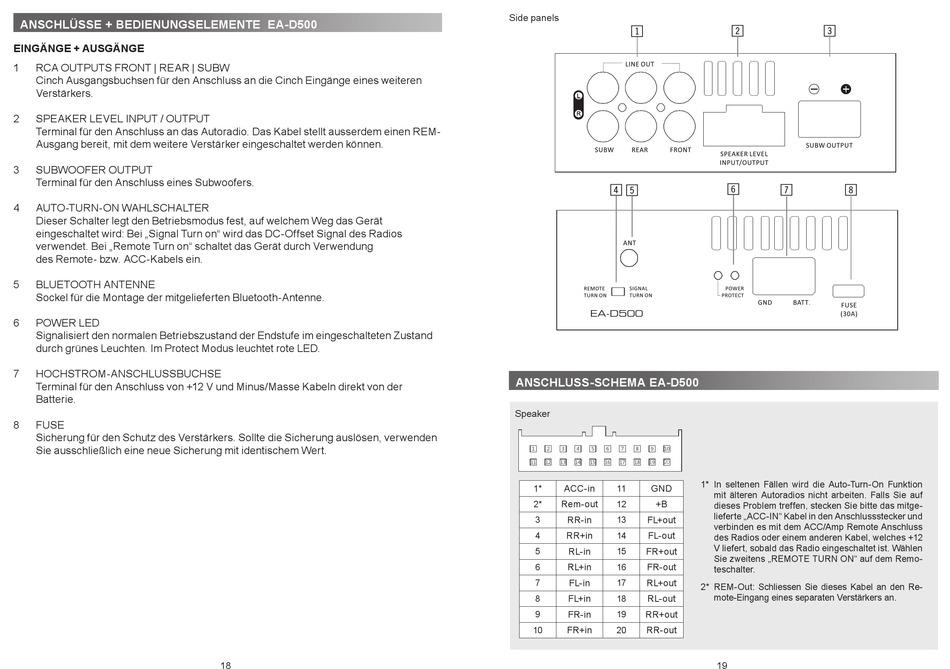

ANSCHLÜSSE + BEDIENUNGSELEMENTE EA-D500
EINGÄNGE + AUSGÄNGE
1
RCA OUTPUTS FRONT | REAR | SUBW
Cinch Ausgangsbuchsen für den Anschluss an die Cinch Eingänge eines weiteren
Verstärkers.
2
SPEAKER LEVEL INPUT / OUTPUT
Terminal für den Anschluss an das Autoradio. Das Kabel stellt ausserdem einen REM-
Ausgang bereit, mit dem weitere Verstärker eingeschaltet werden können.
3
SUBWOOFER OUTPUT
Terminal für den Anschluss eines Subwoofers.
4
AUTO-TURN-ON WAHLSCHALTER
Dieser Schalter legt den Betriebsmodus fest, auf welchem Weg das Gerät
eingeschaltet wird: Bei „Signal Turn on" wird das DC-Offset Signal des Radios
verwendet. Bei „Remote Turn on" schaltet das Gerät durch Verwendung
des Remote- bzw. ACC-Kabels ein.
5
BLUETOOTH ANTENNE
Sockel für die Montage der mitgelieferten Bluetooth-Antenne.
6
POWER LED
Signalisiert den normalen Betriebszustand der Endstufe im eingeschalteten Zustand
durch grünes Leuchten. Im Protect Modus leuchtet rote LED.
7
HOCHSTROM-ANSCHLUSSBUCHSE
Terminal für den Anschluss von +12 V und Minus/Masse Kabeln direkt von der
Batterie.
8
FUSE
Sicherung für den Schutz des Verstärkers. Sollte die Sicherung auslösen, verwenden
Sie ausschließlich eine neue Sicherung mit identischem Wert.
18
Side panels
1
4
5
EA-D500
EA-D500
ANSCHLUSS-SCHEMA EA-D500
Speaker
20
1*
ACC-in
11
GND
2*
Rem-out
12
+B
3
RR-in
13
FL+out
4
RR+in
14
FL-out
RL-in
FR+out
5
15
6
RL+in
16
FR-out
7
FL-in
17
RL+out
FL+in
RL-out
8
18
FR-in
RR+out
9
19
10
FR+in
20
RR-out
2
3
6
7
8
1* In seltenen Fällen wird die Auto-Turn-On Funktion
mit älteren Autoradios nicht arbeiten. Falls Sie auf
dieses Problem treffen, stecken Sie bitte das mitge-
lieferte „ACC-IN" Kabel in den Anschlussstecker und
verbinden es mit dem ACC/Amp Remote Anschluss
des Radios oder einem anderen Kabel, welches +12
V liefert, sobald das Radio eingeschaltet ist. Wählen
Sie zweitens „REMOTE TURN ON" auf dem Remo-
teschalter.
2* REM-Out: Schliessen Sie dieses Kabel an den Re-
mote-Eingang eines separaten Verstärkers an.
