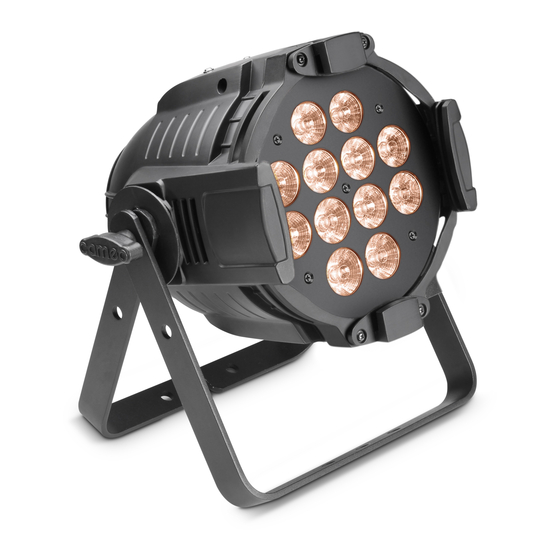

Cameo CLPSTDTW Bedienungsanleitung
Studio par dtw
Verwandte Anleitungen für Cameo CLPSTDTW
Inhaltszusammenfassung für Cameo CLPSTDTW

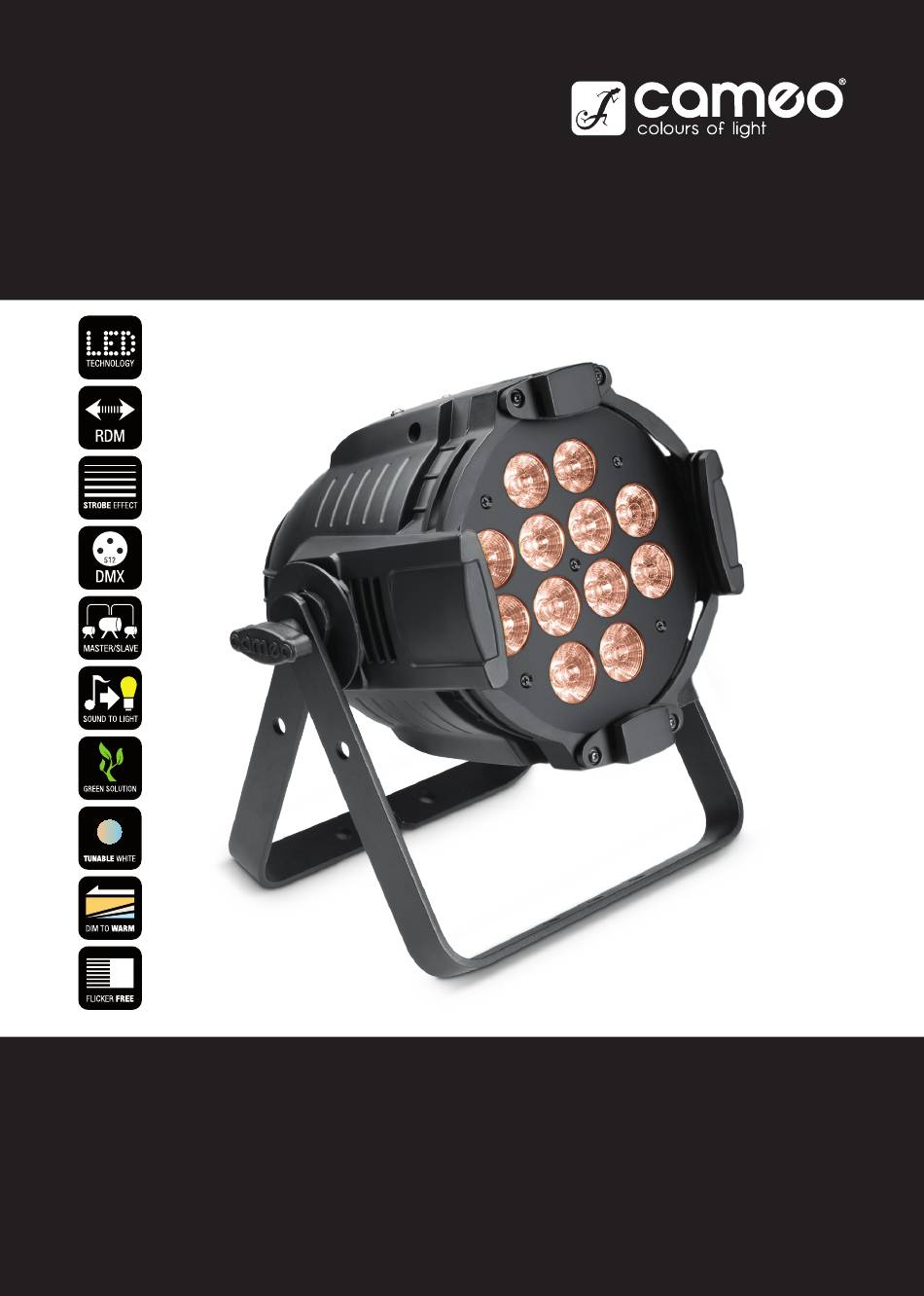

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO STUDIO PAR DTW 12 X 10 W DYNAMIC WHITE STUDIO PAR WITH DIM-TO-WARM CONTROL CLPSTDTW...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 42-43 INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, MANDOS Y ELEMENTOS DE VISUALIZACIÓN 44 OPERATION 6-12 FUNCIONAMIENTO 45-51 DMX TECHNOLOGY TECNOLOGÍA DMX TECHNICAL DATA DATOS TÉCNICOS MANUFACTURER’S DECLARATIONS... -
Seite 16: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 17: Einführung
4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG STUDIO LED PAR DIM TO WARM CLPSTDTW STEUERUNGSFUNKTIONEN 1-Kanal, 2-Kanal, 3-Kanal Sound To Light, 3-Kanal DIR, 3-Kanal CCT, 9-Kanal und 13-Kanal DMX-Steuerung Master / Slave Betrieb... -
Seite 18: Anschlüsse, Bedien- Und Anzeigeelemente
Neutrik powerCON Netzeingangsbuchse für die Spannungsversorgung des Geräts. Ein geeignetes Netzkabel befindet sich im Lieferumfang. POWER OUT Neutrik powerCON Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 19: Bedienung
• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Update Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor angewählt war. - Seite 20 STANDALONE-BETRIEBSART AUTOMATISCHE STEUERUNG (Auto) Wählen Sie, wie unter STANDALONE BETRIEBSARTEN beschrieben, die Betriebsart „Auto“ aus und bestätigen mit ENTER. Sie können nun unter „Program“ mit Hilfe der Tasten UP und DOWN den Fade- oder Jump-Modus auswählen, unter „Speed“ die Laufgeschwindigkeit von 000 bis 100 einstellen und unter „Intens“...
-
Seite 21: Menüstruktur
STANDALONE-BETRIEBSART STATIC (Static) Wählen Sie, wie unter STANDALONE BETRIEBSARTEN beschrieben, die Betriebsart Static aus und bestätigen mit ENTER. Gesamthelligkeit, Stroboskop, Amber, Kaltweiß (C White) und Warmweiß (W White) können nun zum Erzeugen einer individuellen Szene separat eingestellt werden. Menüstruktur StaAlone ENTER Static Static... - Seite 22 Dimmer Curve Dimmerkurve Linear Die Lichtintensität steigt linear mit dem DMX-Wert an Exponential Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen Logarithmic Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen S-Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbe- reich fein und im mittleren DMX-Wertbereich grob einstellen...
- Seite 23 Menüstruktur Menu ENTER Settings ENTER Backligh Backligh Settings UP/DOWN Display UP/DOWN ENTER ENTER Settings ENTER DMX Fail DMX Fail DMX Fail UP/DOWN Hold Blackout ENTER ENTER Settings ENTER DimCurve DimCurve DimCurve DimCurve DimCurve UP/DOWN Linear S-Curve ENTER ENTER ENTER ENTER ENTER DimResp.
- Seite 24 SYSTEMINFORMATIONEN (System) Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „Menu“ angezeigt wird, wählen den Menüpunkt „System“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe von UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.
-
Seite 25: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank des bereits vormontierten Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer geeigneten Traversenklemme (optional erhältlich). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Sicherungsöse (A). -
Seite 26: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 27: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLPSTDTW Produktart: LED Scheinwerfer Typ: Studio PAR Farbspektrum LED: Kaltweiß / Warmweiß / Amber LED Anzahl: LED Typ: TRI LED 10 W LED Farbtemperatur: 1600 K - 6800 K PWM Frequenz: 3000 Hz Abstrahlwinkel: 18° Beam, 34° Field DMX-Eingang: 3-Pol XLR männlich... -
Seite 28: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufactu- rers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 84 1600K 2000K 2500K 3000K 3200K 3500K CCT Macro CCT Macro (override AWC) 4000K 4500K 5000K 5600K 6000K 6500K 6800K Colour Temperature Colour Temperature (affects AWC and CCT 6800K - 1600K @ Full on Correction Macros) affects colours too Sound Sound Control OFF (Mic Sensitivity) (if on, override ever- Sound Sound Control ON Low ->...
- Seite 88 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
