USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D'USO
outdoor PAR CAN
12X3W trI LEd rGB PAr CAN IP65
CLPSTTRI12IP
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cameo CLPSTTRI12IP

Inhaltszusammenfassung für Cameo CLPSTTRI12IP

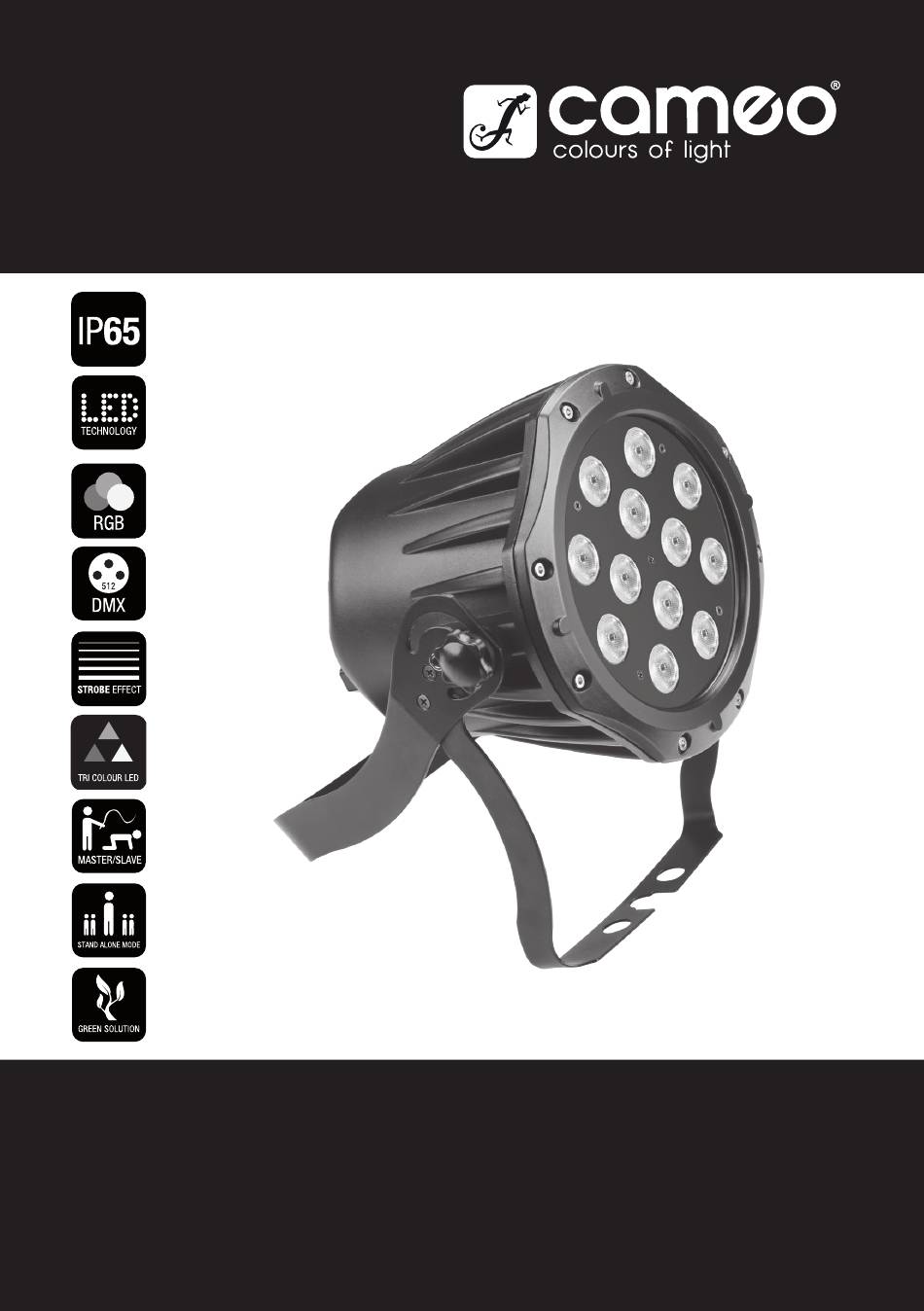

  • Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO outdoor PAR CAN 12X3W trI LEd rGB PAr CAN IP65 CLPSTTRI12IP...
  • Seite 22 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.
  • Seite 23 PAR CAN 12X3W trI LEd rGB PAr CAN IP65 CLPSTTRI12IP...

  • Seite 24: Sicherheitshinweise

    SICHErHEItSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
  • Seite 25 SICHErHEItSHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
  • Seite 26 SICHErHEItSHINWEISE: BestimmunGsGemässer BetrieB Verwenden Sie dieses Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Nicht bestimmungsge- mäßer Betrieb kann das Gerät beschädigen und führt zum Garantieverlust. Darüber hinaus kann es bei nicht bestimmungsgemäßem Betrieb zu Gefahren durch Kurzschluss, Verbrennungen, elektrischen Schlag, Lampendefekt etc. kommen. Gefährden Sie nicht Ihre Sicherheit und die Sicherheit anderer! Falsche Installation oder Verwendung kann ernsthafte Schäden für Menschen und Geräte nach sich ziehen.

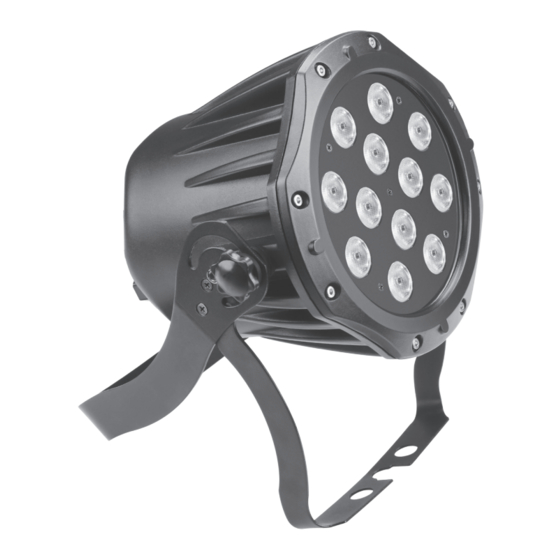

  • Seite 27 12X3W trI LEd rGB PAr CAN IP65 (CLPSTTRI12IP) Der hocheffiziente Cameo Outdoor LED-Strahler mit RGB-Farbmischung zeichnet sich durch eine gleichmäßige Farbverteilung und DMX-512 Steuerbarkeit aus. Die Intensität der drei Farbgruppen (rot, grün, blau) kann unabhän- gig voneinander gesteuert werden und ermöglicht auf diese Weise eine unbegrenzte Zahl unterschiedlicher Farben.
  • Seite 28 rÜCKSEItE / ANSCHLUSSKABEL:...
  • Seite 29 PoWEr out Fest verbundenes Netzkabel mit verschraubbarem spezial Kabelstecker (staub- und strahlwassergeschützt nach IP65) zur Versorgung weiterer CAMEO Outdoor-Strahler (verschraubbare Endkappe inklusive). Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte 13 Ampere nicht überschreiten darf. Direkte Verbindung mit einem weiteren CAMEO Outdoor-Strahler des gleichen Typs möglich.

  • Seite 30: Bedienung

    BEdIENuNG: StAtISCHE FArBE Drücken Sie die MODE-Taste so oft, bis im Display „Cxxx“ erscheint. Drücken Sie ENTER (2. Ziffer blinkt) und wählen anschließend mittels der Tasten UP und DOWN die gewünschte Farbe, oder den Stroboskopeffekt aus („C1“ = Rot, „C2“ = Grün, „C3“ = Blau, “CF” = Stroboskopeffekt). Drücken Sie nochmals ENTER (Ziffern 3 + 4 blinken), um die Helligkeit (00 - 99) der angewählten Farbe, bzw.
  • Seite 31 BEdIENuNG: FArBWECHSEL Drücken Sie die MODE-Taste so oft, bis im Display „Jxxx“ erscheint. Der Scheinwerfer arbeitet nun im Farbwechsel-Betrieb. Drücken Sie anschlie- ßend auf ENTER um dann mittels der Tasten UP und DOWN die Funktion Farbwechsel (7 Farben) „JU00“, oder den Stroboskopeffekt „JF00“ auszuwählen.
  • Seite 32 BEdIENuNG: Auto-ModuS Drücken Sie die MODE-Taste so oft, bis im Display „AUTO“ erscheint. In dieser Betriebsart wird automatisch zwischen Farbwechsel- und Farbüber- blenden-Modus gewechselt. Die Farbwechsel- bzw. Überblendgeschwindigkeit wird über die Einstellungen des jeweiligen Modus festgelegt. SLAVE-BEtrIEB Drücken Sie die MODE-Taste so oft, bis im Display „SLAV“ erscheint. Verbinden Sie die Slave- und die Master-Einheit mit einem DMX-Kabel (Master-Einheit DMX-OUT, Slave-Einheit DMX IN).

  • Seite 33: Dmx Steuerung

    dMX STEUERUNG: 2-KANAL-ModuS KANAL WErt FuNKtIoN 000 - 255 Master-dimmer (0 - 100%) 000 - 031 Blackout Farb-Makro 032 - 255 032 - 063 064 - 095 Grün 096 - 127 Blau 128 - 159 Gelb 160 - 191 Cyan 192 - 223 Magenta 224 - 255...
  • Seite 34 dMX STEUERUNG: 3-KANAL-ModuS 2 KANAL WErt FuNKtIoN 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 6-KANAL-ModuS KANAL WErt FuNKtIoN Master-dimmer (0 - 100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 255 rot (0 - 100%) 000 - 255...

  • Seite 35: Dmx-Verbindung

    1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund. Eine umfangreiche Auswahl von IP65 Power- und DMX-Kabeln finden Sie im Cameo Light Sortiment. SErIELLE VErKoPPLuNG MEHrErEr SCHEINWErFEr 1.) Verbinden Sie den männlichen 3-Pol XLR-Stecker des DMX-Kabels mit dem DMX-Ausgang (weibliche...
  • Seite 36 DMX-KABEL: HINWEIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.

  • Seite 37: Technische Daten

    DATEN: Modellbezeichnung: CLPSttrI12IP Produktart: LED PAR Can Typ: Outdoor PAR IP Schutzklasse: IP65 Farbspektrum: LED Anzahl: LED Typ: 3 W TRI Colour Abstrahlwinkel: 25° DMX-Eingang: 3-Pol Spezialstecker, verschraubbar DMX-Ausgang: 3-Pol Spezialstecker, verschraubbar DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 6-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Stroboskop, RGB, Farbmakro,...

  • Seite 38: Garantiebestimmungen

    GArANtIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

  • Seite 39: Haftungsbeschränkung

    herstellerERKLÄRUNGEN: HAFtuNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –...

  • Seite 40: Korrekte Entsorgung Dieses Produktes

    herstellerERKLÄRUNGEN: KorrEKtE ENtSorGuNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
