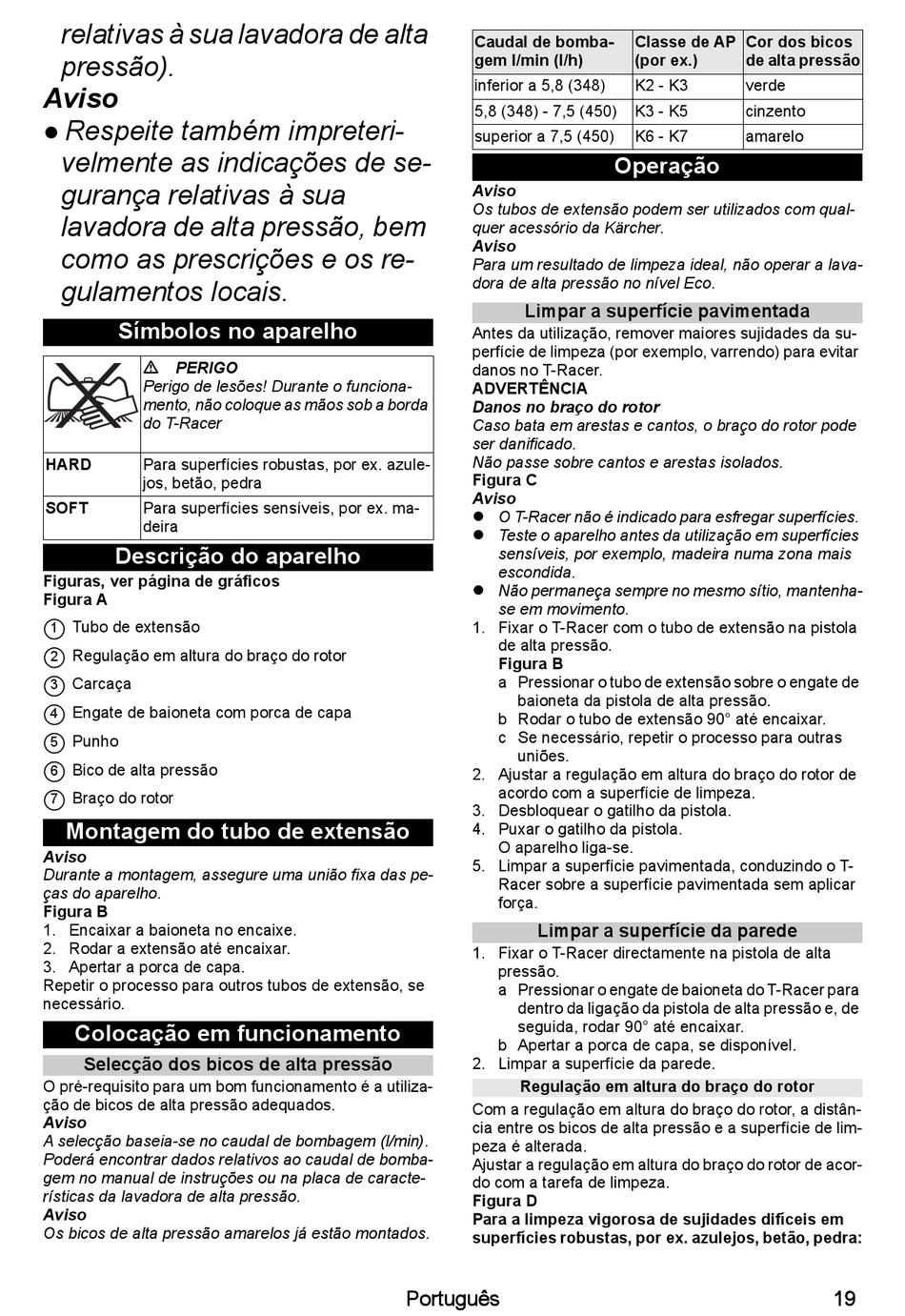

relativas à sua lavadora de alta
pressão).
Aviso
● Respeite também impreteri-
velmente as indicações de se-
gurança relativas à sua
lavadora de alta pressão, bem
como as prescrições e os re-
gulamentos locais.
Símbolos no aparelho
PERIGO
Perigo de lesões! Durante o funciona-
mento, não coloque as mãos sob a borda
do T-Racer
HARD Para superfícies robustas, por ex. azule-
jos, betão, pedra
SOFT Para superfícies sensíveis, por ex. ma-
deira
Descrição do aparelho
Figuras, ver página de gráficos
Figura A
Tubo de extensão
1
Regulação em altura do braço do rotor
2
Carcaça
3
Engate de baioneta com porca de capa
4
Punho
5
Bico de alta pressão
6
Braço do rotor
7
Montagem do tubo de extensão
Aviso
Durante a montagem, assegure uma união fixa das pe-
ças do aparelho.
Figura B
1. Encaixar a baioneta no encaixe.
2. Rodar a extensão até encaixar.
3. Apertar a porca de capa.
Repetir o processo para outros tubos de extensão, se
necessário.
Colocação em funcionamento
Selecção dos bicos de alta pressão
O pré-requisito para um bom funcionamento é a utiliza-
ção de bicos de alta pressão adequados.
Aviso
A selecção baseia-se no caudal de bombagem (l/min).
Poderá encontrar dados relativos ao caudal de bomba-
gem no manual de instruções ou na placa de caracte-
rísticas da lavadora de alta pressão.
Aviso
Os bicos de alta pressão amarelos já estão montados.
Caudal de bomba-
gem l/min (l/h)
inferior a 5,8 (348)
5,8 (348) - 7,5 (450)
superior a 7,5 (450)
Aviso
Os tubos de extensão podem ser utilizados com qual-
quer acessório da Kärcher.
Aviso
Para um resultado de limpeza ideal, não operar a lava-
dora de alta pressão no nível Eco.
Limpar a superfície pavimentada
Antes da utilização, remover maiores sujidades da su-
perfície de limpeza (por exemplo, varrendo) para evitar
danos no T-Racer.
ADVERTÊNCIA
Danos no braço do rotor
Caso bata em arestas e cantos, o braço do rotor pode
ser danificado.
Não passe sobre cantos e arestas isolados.
Figura C
Aviso
 O T-Racer não é indicado para esfregar superfícies.
 Teste o aparelho antes da utilização em superfícies
sensíveis, por exemplo, madeira numa zona mais
escondida.
 Não permaneça sempre no mesmo sítio, mantenha-
se em movimento.
1. Fixar o T-Racer com o tubo de extensão na pistola
de alta pressão.
Figura B
a Pressionar o tubo de extensão sobre o engate de
baioneta da pistola de alta pressão.
b Rodar o tubo de extensão 90° até encaixar.
c Se necessário, repetir o processo para outras
uniões.
2. Ajustar a regulação em altura do braço do rotor de
acordo com a superfície de limpeza.
3. Desbloquear o gatilho da pistola.
4. Puxar o gatilho da pistola.
O aparelho liga-se.
5. Limpar a superfície pavimentada, conduzindo o T-
Racer sobre a superfície pavimentada sem aplicar
força.
Limpar a superfície da parede
1. Fixar o T-Racer directamente na pistola de alta
pressão.
a Pressionar o engate de baioneta do T-Racer para
dentro da ligação da pistola de alta pressão e, de
seguida, rodar 90° até encaixar.
b Apertar a porca de capa, se disponível.
2. Limpar a superfície da parede.
Regulação em altura do braço do rotor
Com a regulação em altura do braço do rotor, a distân-
cia entre os bicos de alta pressão e a superfície de lim-
peza é alterada.
Ajustar a regulação em altura do braço do rotor de acor-
do com a tarefa de limpeza.
Figura D
Para a limpeza vigorosa de sujidades difíceis em
superfícies robustas, por ex. azulejos, betão, pedra:
Português
Classe de AP Cor dos bicos
(por ex.) de alta pressão
K2 - K3 verde
K3 - K5 cinzento
K6 - K7 amarelo
Operação
