说明
SH 240 - 300 - 380
SY 240 - 300 - 380
SZ 240 - 300 - 380
这些 Performer® 压缩机 电动机受外部模块保护，以防止缺相/相位
颠倒、过热和过电流。

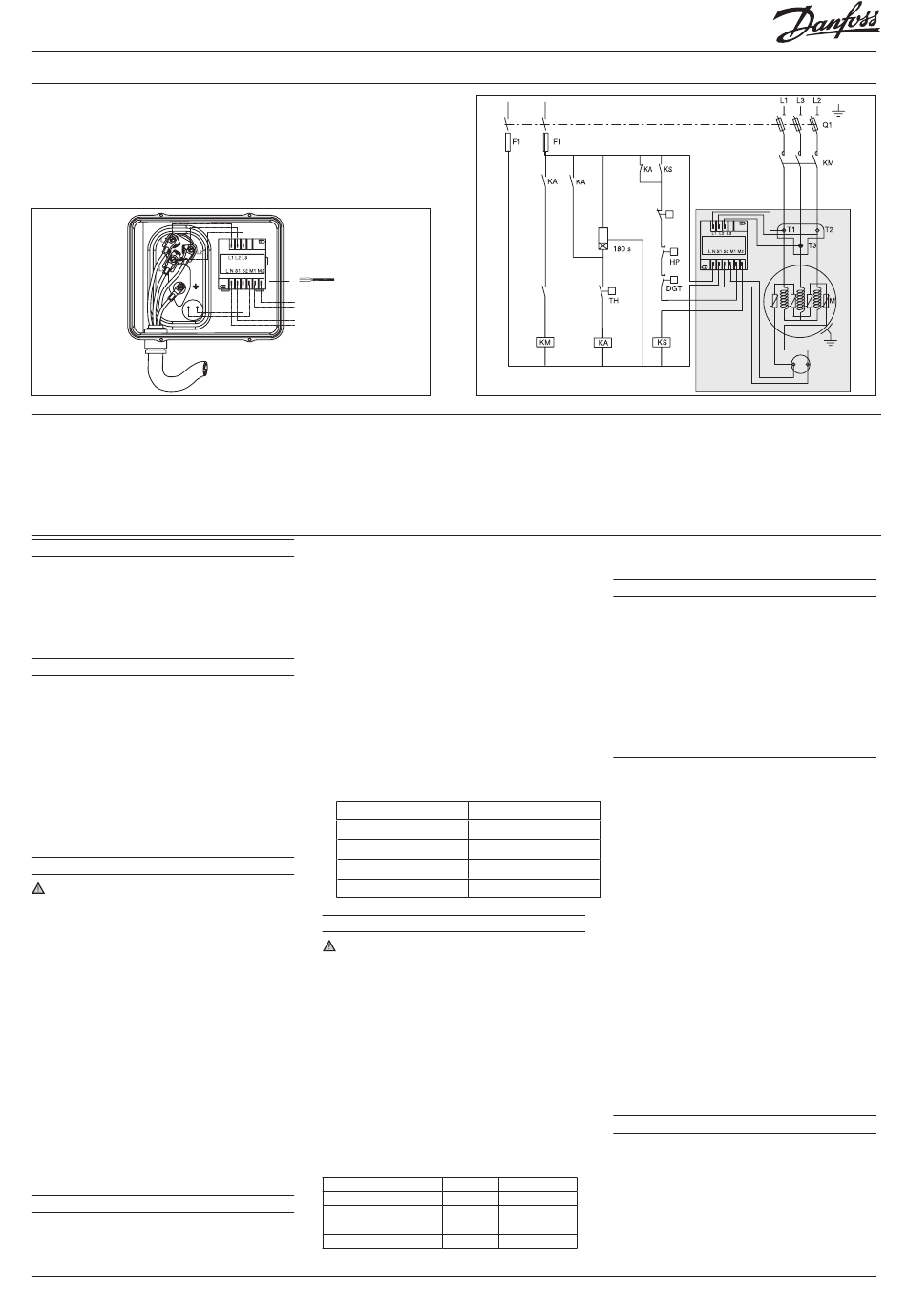

图例：
保险丝 ....................................................... F1
压缩机接触器 ............................................. KM
控制中继器 .................................................KA
安全闭锁继电器 ...........................................KS
可选的短周期计时器（3 分钟） .............. 180 秒
外部过载保护 .............................................. F2
抽气压力开关 ............................................. LP
1 - 概述
这些概述面向用于空调系统的 Performer®
SM、SY、SZ & SH 涡旋压缩机。它们提
供了有关该产品的安全和正确使用的必要信
息。
2 - 处理和存储
• 处理压缩机时请小心。请使用包装箱内的
专用把手。请使用压缩机的吊耳，并采用
恰当且安全的起重设备。
• 请将压缩机竖直存储和运输。
• 请在 -35°C 到50°C 温度间存储压缩
机。
• 请勿让压缩机和包装箱淋雨或是放在腐蚀
性环境中。
3 - 组装前的安全措施
切勿在易燃环境中使用压缩机。
• 存储时，压缩机所处的环境温度不得超过
50°C。
• 在坡度小于 3° 的水平面上安装压缩机。
• 确保电源与压缩机的电动机特性对应（请
参见铭牌）。
• 安装SZ或SH 压缩机时，使用专门为HFC
制冷剂的设备，该设备不得用于CFC或
HCFC制 冷剂。
• 请使用干净且已脱水的制冷级铜管和银钎
焊合金。
• 请使用干净且已脱水的系统组件。
• 与 压 缩 机 相 连 的 管 道 在 空 间 上 必 须 有 弹
性，以降低振动。
4 - 组装
• 在 SH、SM112、 SM124 和 SM147 的
并联组装中，压缩机需要刚性安装在导轨
上。使用串连安装套件中提供的刚性底脚
}
高压安全开关 .............................................HP
控制设备 ....................................................TH
液体管路电磁阀 ....................................... LLSV
排气温控器 .............................................. DGT
保险丝断开 .................................................Q1
电动机安全温度控制器 ............................... thM
压缩机电动机 ............................................... M
或为专用并联压缩机提供的刚性底脚。
• 通过注液阀口慢慢释放氮气。
• 对螺纹口接头进行铜焊时，先取出垫圈。
• 组装时始终使用新的垫圈。
• 尽快将压缩机连接至系统，以避免周围环
境中的水分污染润滑油。
• 切割管道时，避免材料进入系统。若无法
去除毛刺，切勿钻孔。
• 采用最新技术、利用通风管中的氮气流进
行铜焊，并且要格外小心。
• 连接所需的保护装置和控制器。使用注液阀
口进行连接时，请拆掉内阀。
• 不要超过旋锁阀连接的最大紧固力矩：
旋锁阀连接
1" 旋锁阀
1 1/4 " 旋锁阀
1 3/4" 旋锁阀
2 1/4" 旋锁阀
5 - 泄漏检测
切勿用氧气或干燥空气给回路增压。这会
酿成火灾或爆炸。
• SM 084 至 185、SY 380、SZ 084 至
185、SZ 380、SH 090 至 184：先在高
压端密封该系统，然后再在低压端密封该
系统。切勿让低压端上的压力超过高压端
5 bar。否则，这样的压差会导致压缩机内
部损伤。
• 请勿使用染料来进行泄漏检测。
• 对整个系统进行泄漏检测。
• 测试压力不得超过：
型号
SY / SZ 240 - 380 20 bar
SM / SZ 84 - 185 25 bar
SH 180 - 380
SH 090 - 184
• 如果发现泄漏，则检修泄漏并再次进行泄
FRCC.EI.003.A2.41 © Danfoss Commercial Compressors 07/10
CC
A1
A2
KS
电动机保护模块 ....................................... MPM
热敏电阻测温链 ............................................. S
安全压力开关 ........................................... LPS
控制管路 ...................................................CC
紧固力矩
80 Nm
90 Nm
110 Nm
130 Nm
LP 侧 HP 侧
32 bar
32 bar
30 bar 45 bar
33 bar 45 bar
LPS
A3
MPM
S
所有的接线图都带有抽液周期
漏检测。
6 - 真空脱水
• 切勿使用压缩机将系统排空。
• 将真空泵连接至低压和高压端。
• 将系统降至真空绝对值 500 μm Hg (0.67
mbar) 以下。
• 在压缩机处于真空状态时，请勿使用兆欧
表 测 试 压 缩 机 ， 因 为 这 样 会 造 成 内 部 损
伤。
7 - 电气连接
• 关闭主电源并将其绝缘。请参阅背面的布
线详细资料。
• 所有电气组件的选择必须依据当地标准和
压缩机要求进行。
• 请参阅第 2 页，以了解电气连接详细信
息。
• Performer® 涡旋压缩机只能在一个旋转方
向正确运行。线相 L1、L2、L3 必须绝对
连接到压缩机端子 T1、T2、T3，以避免反
转。
• 使用 ø 4.8 毫米 (3/16") 螺栓和 1/4" R
型端子连接电源。以 3 Nm 的扭矩拧紧。
• 温控器连接（如果有）为 1/4" AMP-AWE
扁形接头。
• 必须使用 5 毫米接地端子螺钉将压缩机与
地面连接。
8 - 系统充注
•切断压缩机电源。
•将制冷剂液体装入冷凝器或液体接收器。充
注量必须尽可能接近标称系统充注量，以
免操作压力过低或过热。切勿让低压端上
的压力超过高压端 5巴。否则，这样的压
差会导致压缩机内部损伤。
• 如果可能的话，让制冷剂充注量保持在指
