ANSCHLUSSKLEMMEN DES EMPFÄNGERS
Anschluss Kennung Description
1
2 COM
3
4

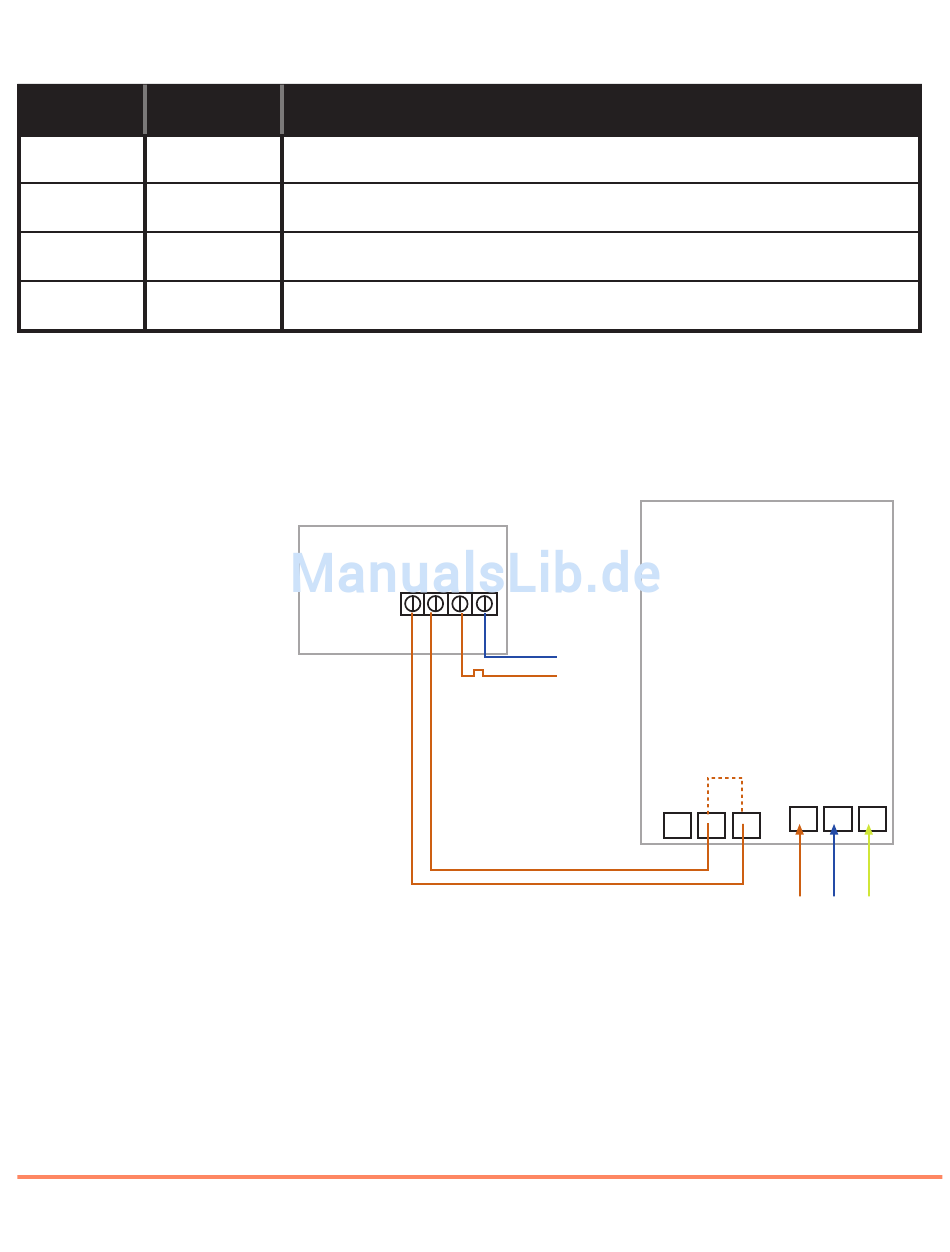

TYPISCHE VERBINDUNG

a.230V AC Installation
Hinweise:
• Der Receiver sollte über eine permanente abgesicherte
230V AC Stromversorgung verfügen.
• Prüfen Sie, ob die Heizung über eine externe
Thermostat-Schleife und über 230V Strom verfügt
• Wenn die Heizung über zwei Klemmen für den Thermostat
verfügt, trennen Sie die Verbindung von der Heizung.
RT300 FUNK BEDIENUNGSANLEITUNG
NO Arbeitskontakt (potenzialfreier Ausgang)
Gemeinsamer Kontakt (potentialfreier Eingang, bei 230V AC)
L Netzanschluss-Außenleiter (Phase) (230V AC)
N Nullleiter
EMPFÄNGER
N/O COM L N
N
L
HEIZUNG
MAINS
FEED
Thermostat-Schleife (Verbindung trennen)
N L SL
Phase
L N E
