Raychem EM4-CW Installations- Und Betriebshandbuch Seite 5

Type - Length
Typ - Länge
Typ - Długość
Tип - Длина
Type - Lengte
EM4-CW-xM
EM4-CW - 26 m
EM4-CW - 35 m
EM4-CW - 61 m
EM4-CW - 122 m
EM4-CW - 173 m
EM4-CW - 211 m
EM4-CW - 250 m
De-energize all power circuits before installation or servicing. Alle Stromkreise vor der Montage und vor
Wartungs- und Reparaturarbeiten spannungsfrei schalten. Przed przystąpieniem do montażu lub serwisu,
odłączyć wszystkie obwody zasilające. Перед установкой или ремонтом системы электрообогрева
обесточьте все силовые цепи. Schakel alle stroomcircuits uit vóór installatie of onderhoud.

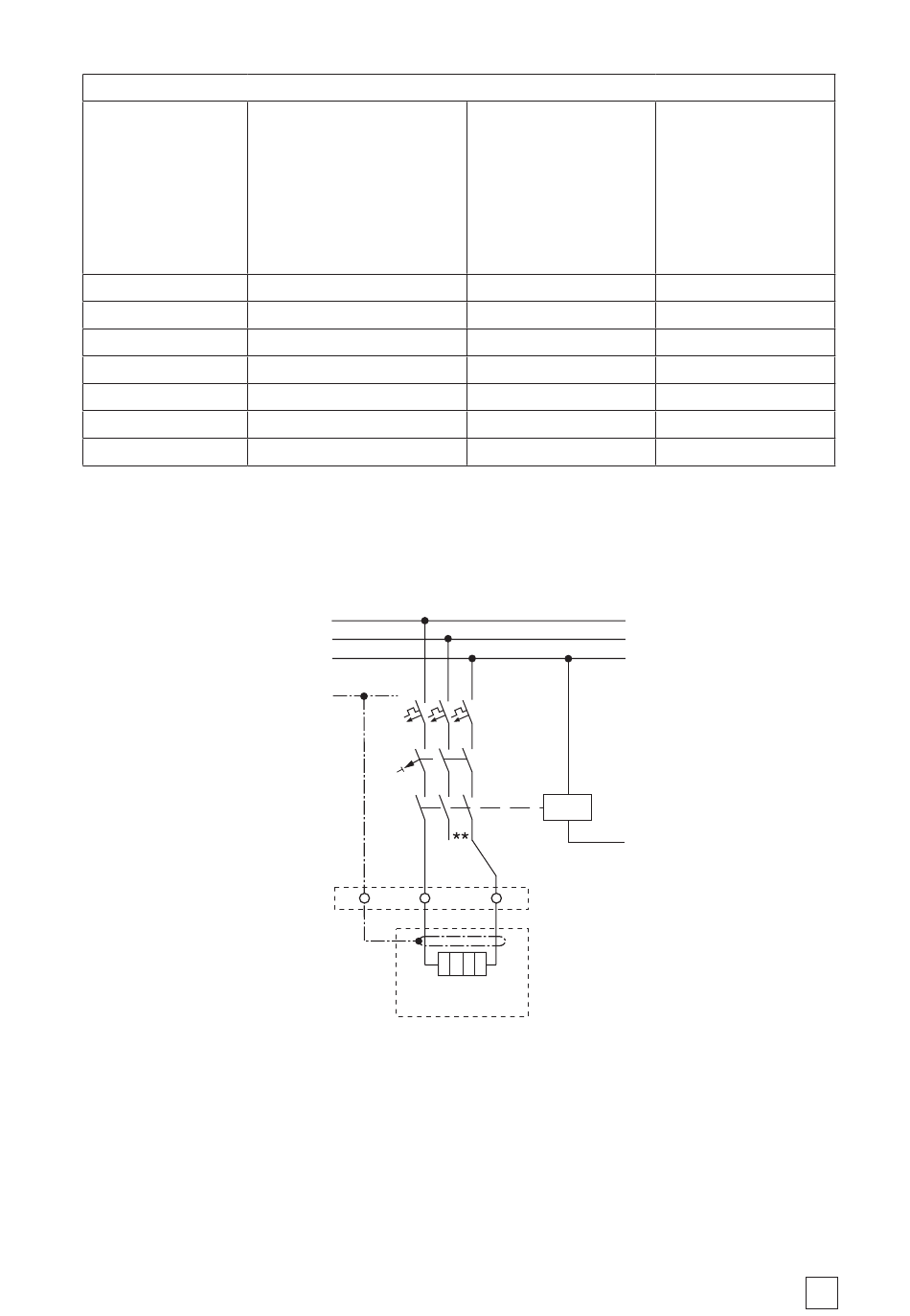

Circuit wiring diagram
Schaltkreisdiagramm
Schemat połączeniowy
Электрическая схема
Stroomkringschema
EM4-CW - 400 Vac
Conductor Resistance
Heizleiterwiderstand
Rezystancja w omach
Сопротивление
проводника
Weerstand geleider
+/–10%
246 Ω
183 Ω
105 Ω
52 Ω
37 Ω
30 Ω
26 Ω
L1
L2
L3
N
PE
30 mA
Rated Power
Nennleistung
Moc nominalna
Номинальная
мощность
Nominaal vermogen
(400Vac)
650 W
875 W
1525 W
3050 W
4325 W
5275 W
6250 W
Heizkabel
Przewód grzejny
Греющий кабель
Heating
cable
Verwarmingskabel
Circuit Breaker
Absicherung
Wyłącznik
nadmiarowy
Автоматический
выключатель
Stroomonderbreker
(400Vac)
10 A
10 A
10 A
10 A
16 A
20 A
20 A
5
