Entfernen Der Cpu-Platine; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Führen Sie Schritt 1 bis Schritt 6 gemäß
2. Entfernen Sie die PCI/PCIe-Karte, sofern installiert.
3. Entfernen Sie das Speichermodul.
4. Entfernen Sie den Kühlkörper.
Vorgehensweise
ANMERKUNG: Achten Sie beim Entfernen der CPU-Platine auf die vorhandenen DIP-Schalter-Einstellungen und stellen
Sie sicher, dass die gleichen DIP-Schalter-Einstellungen auf die neue CPU-Platine angewendet werden. Weitere
Informationen finden Sie unter DIP-Schalter-Einstellungen.

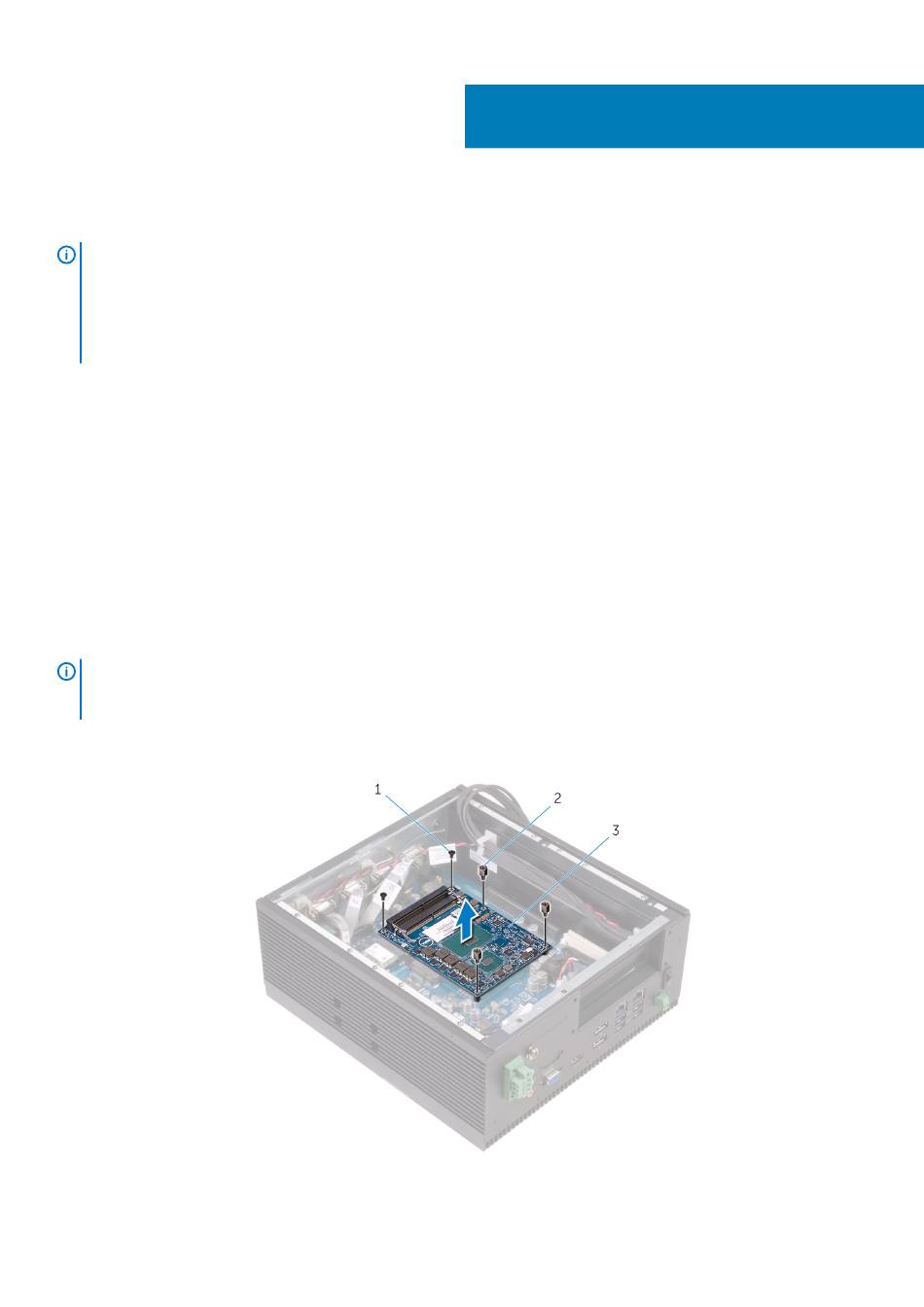

1. Drehen Sie die Schrauben heraus, mit denen die CPU-Platine an der Systemplatine befestigt ist.
2. Heben Sie die CPU-Platine aus der Systemplatine heraus.
a. M2,5x6 Schrauben (2)
90

Entfernen der CPU-Platine

Entfernen der CPU-Platine
PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren Abdeckung" aus.
Vor der Arbeit an
PC. Weitere Informationen zur
51
