Entfernen der rückseitigen Abdeckung
ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Vorgehensweise

Vorgehensweise
1. Lösen Sie die Schrauben, mit denen die hintere Abdeckung am Gehäuse befestigt ist.

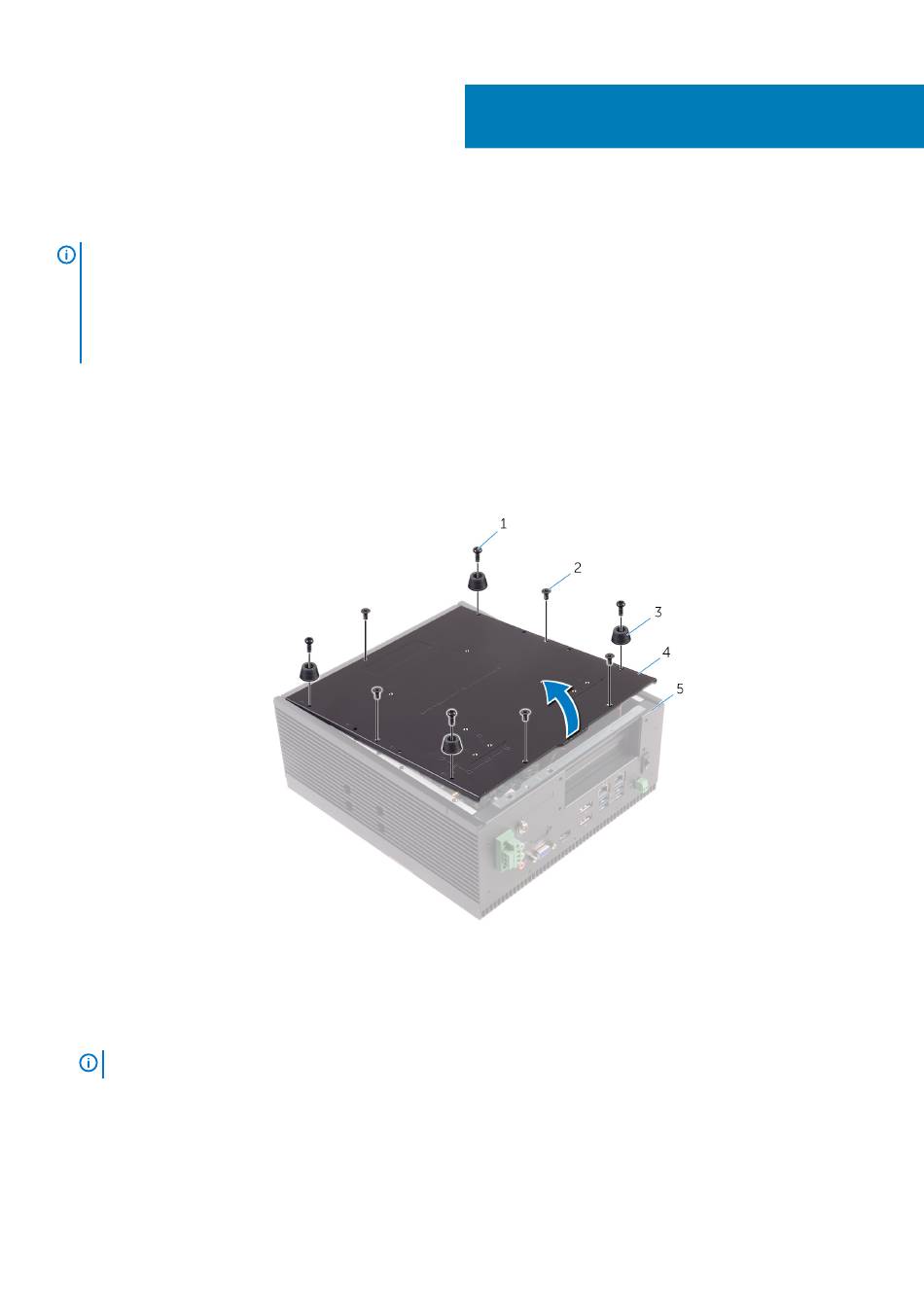

1. Schrauben M3x8 (4)
3. Gummifüße (4)
5. Gehäuse
2. Heben Sie die hintere Abdeckung vom Gehäuse ab.
3. Trennen Sie das SATA Strom- und das SATA-Datenkabel von der Festplatten- bzw. SSD-Laufwerkseinheit.
ANMERKUNG: Trennen Sie die Kabel von der zweiten Festplatte, falls installiert.
4. Ziehen Sie die Kabel aus den Kabelführungen der oberen Abdeckung.
14 Entfernen der rückseitigen Abdeckung
PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
2. M3x5-Senkschrauben (5)
4. hintere Abdeckung
