Installieren Einer Pci/Pcie-Karte; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
VORSICHT: PCI/PCIe-Karten sind fragil. Handhaben Sie die Karten mit Sorgfalt.
Themen:
•

Voraussetzungen

•

Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer
Voraussetzungen
Führen Sie Schritt 1 bis Schritt 6 gemäß
Vorgehensweise
Befolgen Sie diese Schritte, um eine PCI-oder PCIe-Karte in einem freien PCI/PCIe-Kartensteckplatz zu installieren.

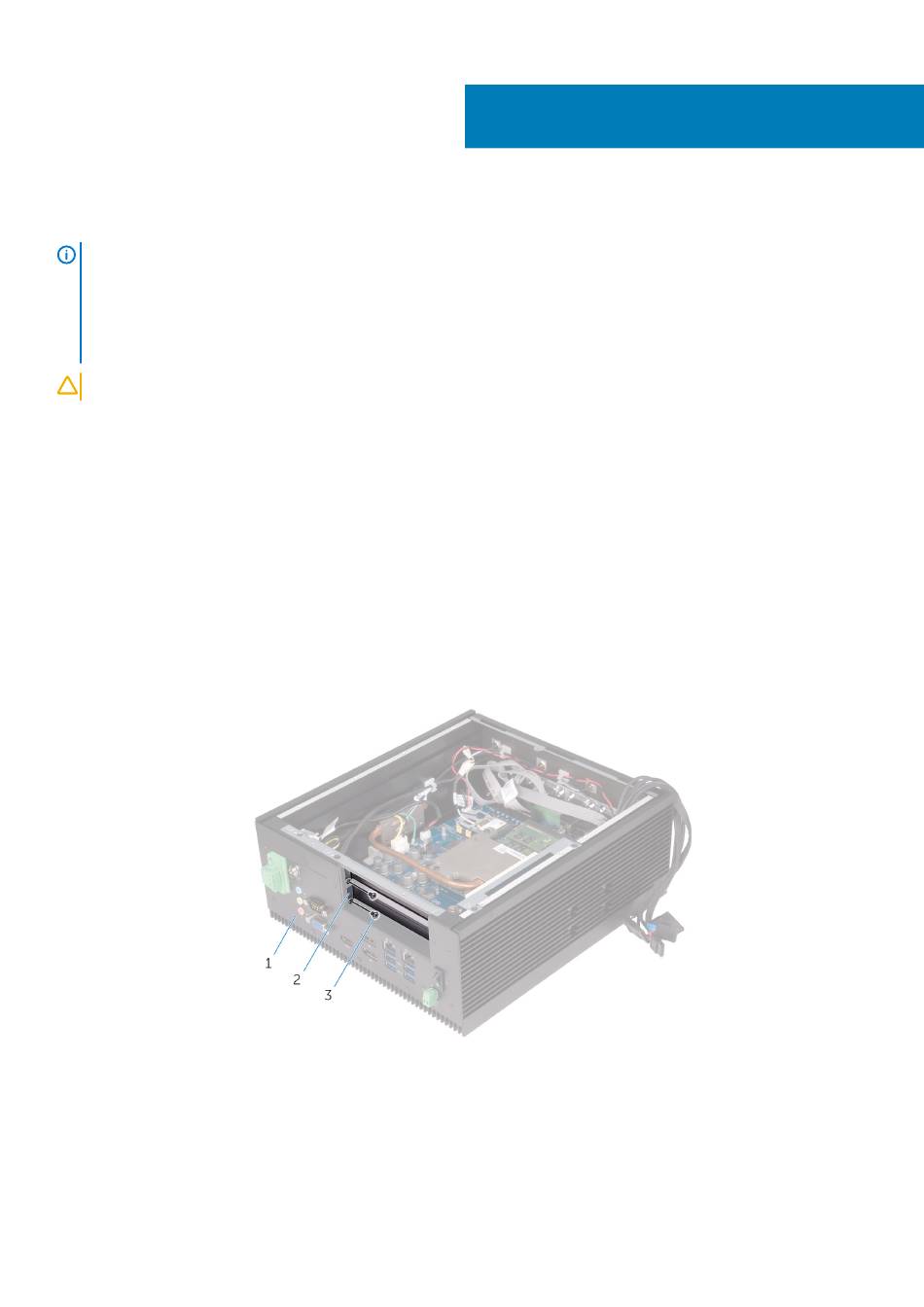

1. Entfernen Sie die Schrauben, mit denen die Halterung des PCI/PCIe-Platzhalters an der oberen Abdeckung befestigt ist.
a. Gehäuse
b. PCI/PCIe-Platzhalter
c. Senkschrauben M3x5 (2)
2. Entfernen Sie die Schrauben, mit denen der PCi/PCie- Platzhalter am Gehäuse befestigt wird.
3. Entfernen Sie die Halterung aus dem Gehäuse.
4. Entfernen Sie den Platzhalter aus dem Gehäuse.

Installieren einer PCI/PCIe-Karte

PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren Abdeckung" aus.
Vor der Arbeit an
PC. Weitere Informationen zur
Installieren einer PCI/PCIe-Karte
