Entfernen Der Unteren Abdeckung; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Führen Sie Schritt 1 bis Schritt 6 gemäß
2. Entfernen Sie die PCI/PCIe-Karte, sofern installiert.
3. Entfernen Sie die WWAN-Antennenkabel.
4. Entfernen Sie die WLAN-Antennenkabel.
5. Entfernen Sie die seriellen
Vorgehensweise
1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung am Gehäuse befestigt ist.
2. Nehmen Sie die obere Abdeckung vom Gehäuse.

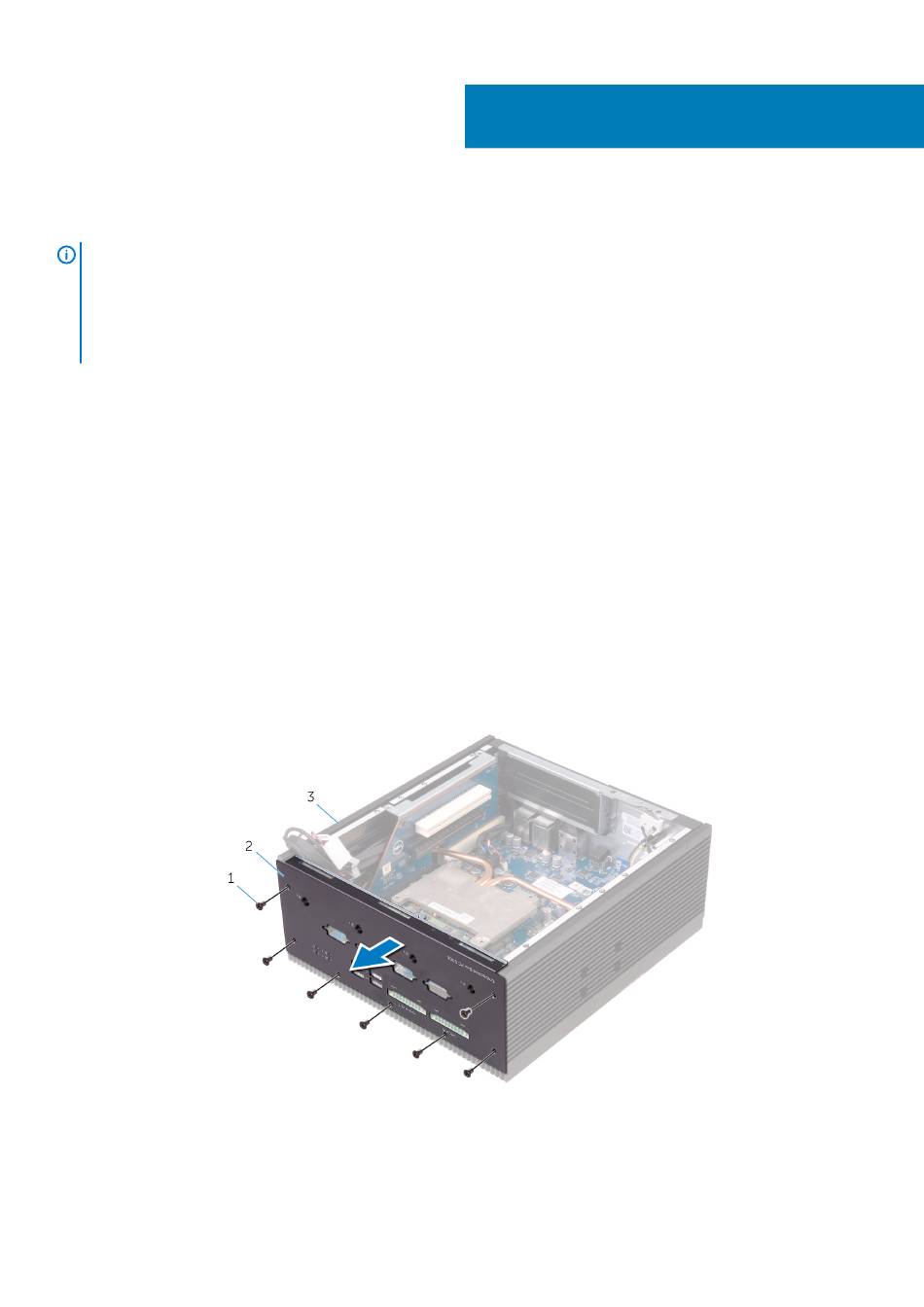

a. Senkschraube M3x5 (7)
b. Untere Abdeckung
c. Gehäuse

Entfernen der unteren Abdeckung

PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren
Anschlüsse.
PC. Weitere Informationen zur
Abdeckung" aus.
Entfernen der unteren Abdeckung
