Entfernen Der Zwischenplatine; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Führen Sie Schritt 1 bis Schritt 6 gemäß
2. Entfernen Sie die Laufwerke vom
3. Entfernen Sie das SSD-Laufwerk von der
Vorgehensweise
1. Entfernen Sie die Schrauben, mit denen die Zwischenplatine an der Kartenhalterung des SSD-Laufwerks befestigt ist.
2. Heben Sie die Zwischenplatine aus der Kartenhalterung des SSD-Laufwerks.

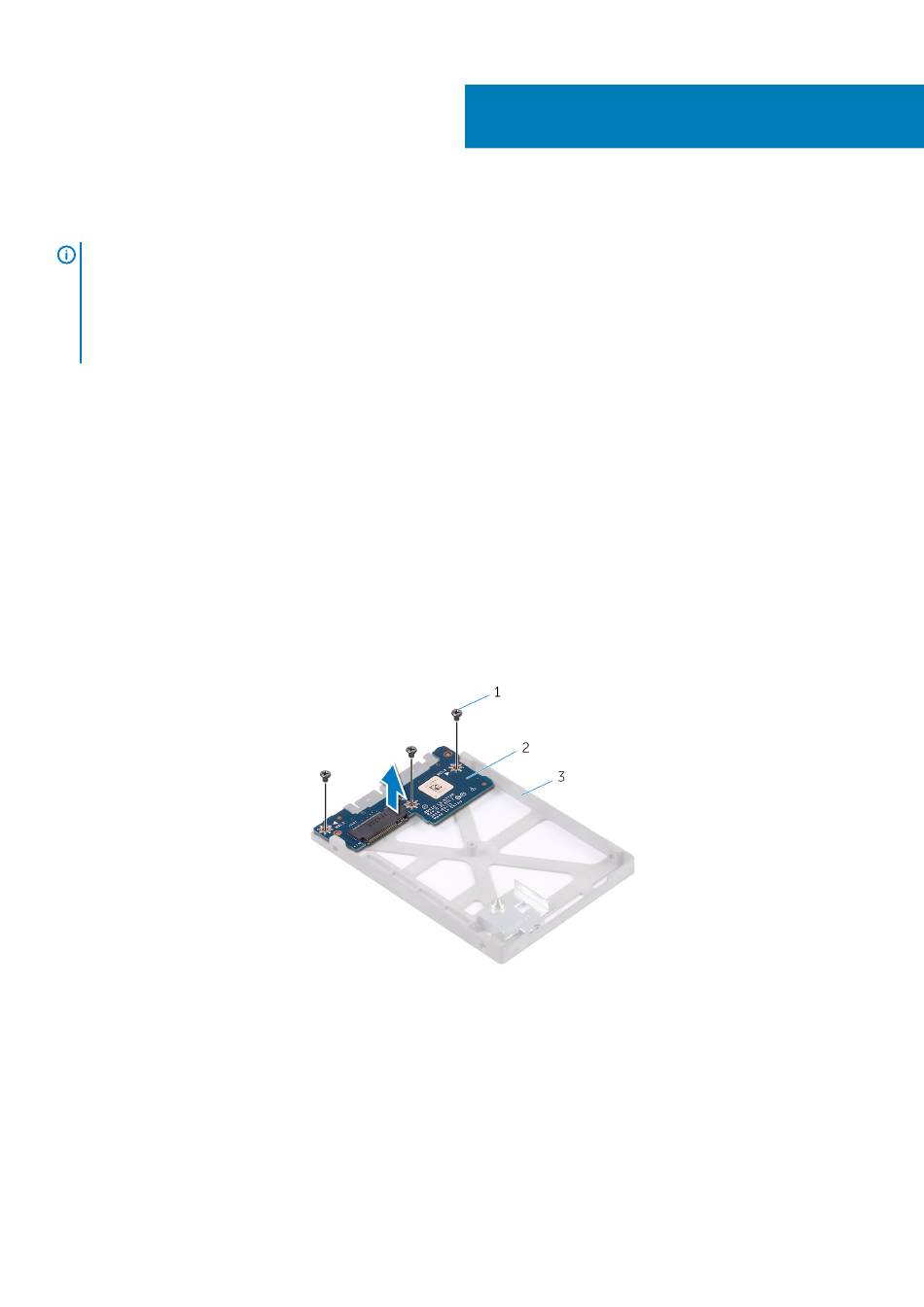

a. Schrauben (M2x3) (3)
b. Zwischenplatine
c. Kartenhalterung des SSD-Laufwerkshalterungs

Entfernen der Zwischenplatine
