Wiedereinsetzen Der Canbus-Karte; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer
Vorgehensweise

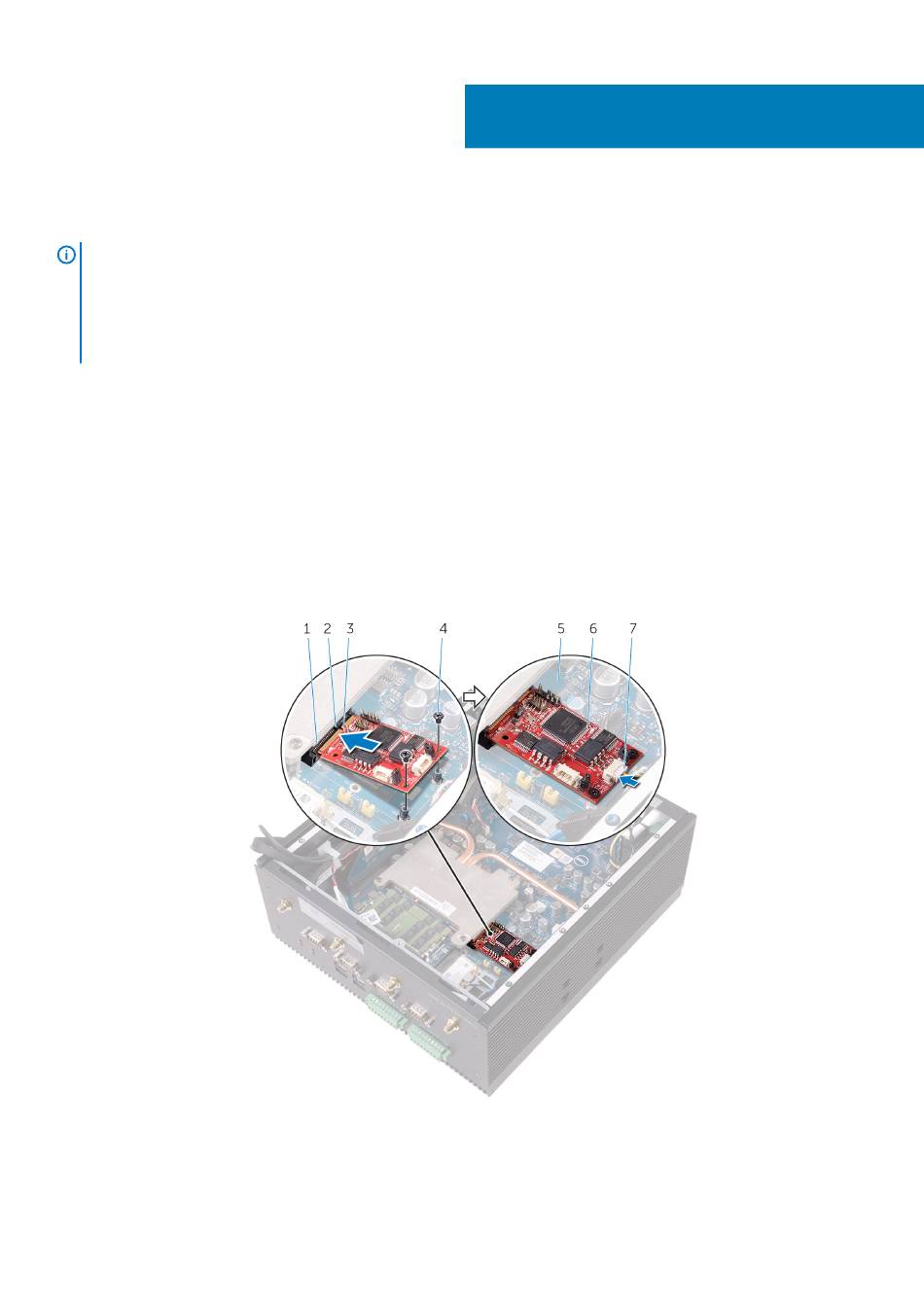

1. Richten Sie die Kerbe der CANbus-Karte an der Halterung des mPCIE1-Steckplatzes aus.
2. Setzen Sie die CANbus-Karte schräg in den mPCIE1-Steckplatz ein.
3. Richten Sie die Schraubenbohrungen der CANbus-Karte und die der Systemplatine übereinander aus.
4. Bringen Sie die Schrauben, mit denen die CANbus-Karte an der Systemplatine befestigt ist, wieder an.
5. Schließen Sie das CANbus-Kabel an den Anschluss auf der CaNbus-Karte an.
1. mPCIE1-Steckplatz
3. Kerbe
5. Systemplatine

Wiedereinsetzen der CANbus-Karte

PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
PC. Weitere Informationen zur
2. Lasche
4. Schrauben (M2x3) (2)
6. CANbus-Karte
Wiedereinsetzen der CANbus-Karte
