Entfernen Der Riserkarte; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Führen Sie Schritt 1 bis Schritt 6 gemäß
2. Entfernen Sie die PCI/PCIe-Karte, sofern installiert.
Vorgehensweise

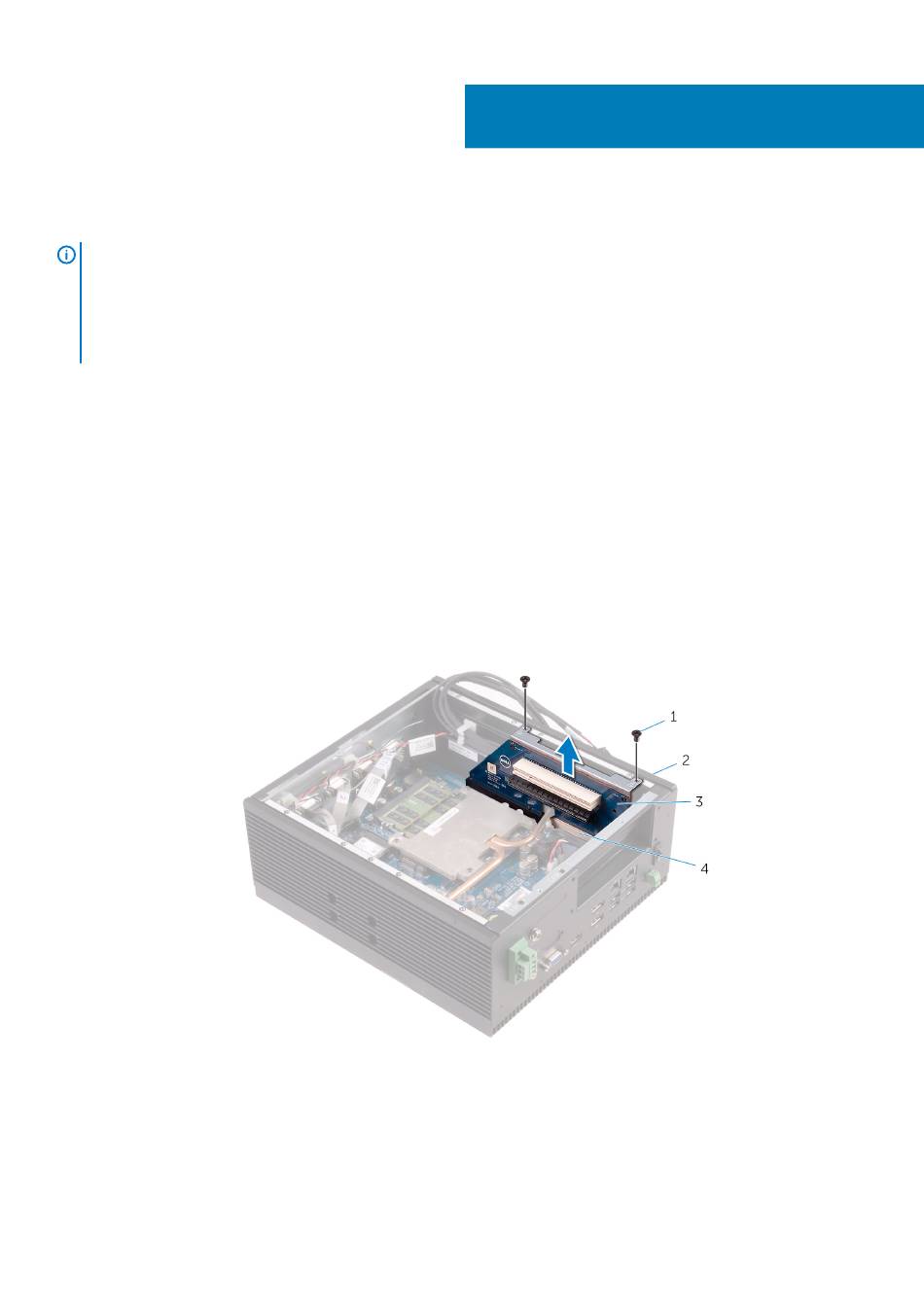

1. Entfernen Sie die Schrauben, mit denen die Riser-Karte am Gehäuse befestigt ist.
2. Heben Sie die Riser-Karte von der Systemplatine.
a. Schrauben (2)
b. Gehäuse
c. Riser-Karte
3. Entfernen Sie die Schrauben, mit denen die Riser-Karte an der Riser-Kartenhalterung befestigt wird.
4. Entfernen Sie die Riser-Kartenhalterung von der Riser-Karte.

Entfernen der Riserkarte

PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren Abdeckung" aus.
Vor der Arbeit an
PC. Weitere Informationen zur
Entfernen der Riserkarte
