Entfernen der WWAN-Antennenanschlüsse
ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
1. Führen Sie Schritt 1 bis Schritt 6 gemäß
2. Entfernen Sie die PCI/PCIe-Karte, sofern installiert.
Vorgehensweise

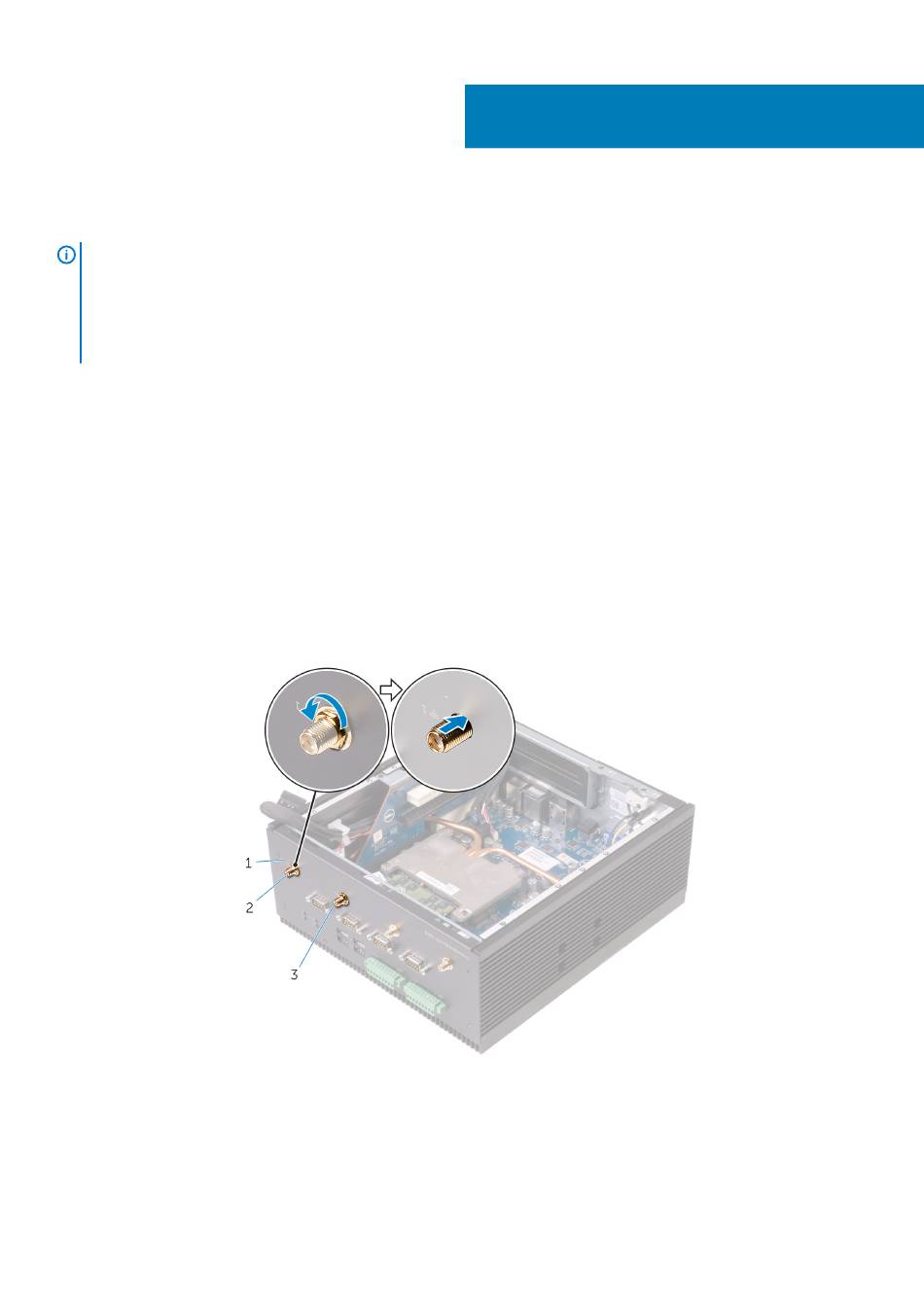

1. Entfernen Sie die Muttern und Unterlegscheiben, mit denen die WWAN-Antennenanschlüsse 1 und 2 am Gehäuse befestigt sind.
2. Drücken Sie die WWAN-Antennenanschlüsse durch das Gehäuse.
a. Gehäuse
b. WWAN-Antennenanschluss 2
c. WWAN-Antennenanschluss 1
3. Trennen Sie die Antennenkabel von der WWAN-Karte.
4. Entfernen Sie die WWAN-Antennenkabel aus den WWAN-Kabelführungen am Gehäuse.
PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren Abdeckung" aus.
PC. Weitere Informationen zur
Entfernen der WWAN-Antennenanschlüsse
