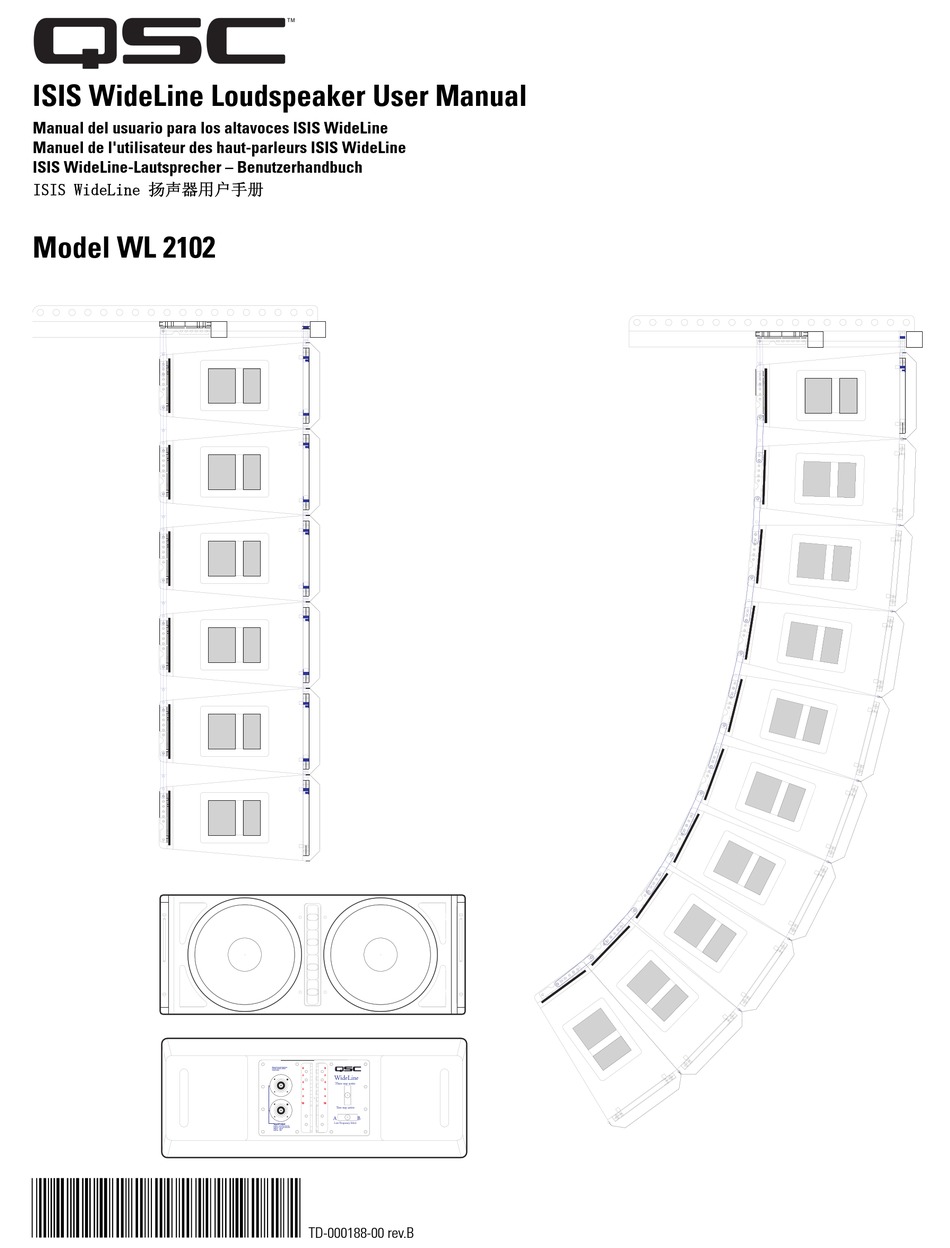

- Seite 1 ISIS WideLine Loudspeaker User Manual Manual del usuario para los altavoces ISIS WideLine Manuel de l'utilisateur des haut-parleurs ISIS WideLine ISIS WideLine-Lautsprecher – Benutzerhandbuch ISIS WideLine 扬声器用户手册 Model WL 2102 *TD-000188-00* TD-000188-00 rev.B...
- Seite 11 Dimensions...
-
Seite 34: Wichtige Sicherheitsvorkehrungen
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor) Haftungsausschluss QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. - Seite 35 Lautsprechergehäuse in größerformatigen Reihen-Array-Systemen zweidimensionalen Abbildung vorhersagen. Die Software ist separat bietet die breite Dispersion eine verbesserte Abstrahlung. erhältlich und kann von der QSC-Website heruntergeladen werden. Nähere Informationen können von QSC bezogen werden. Die breite Dispersion wird mit einem Neodym-Hochfrequenztreiber...
-
Seite 36: Niederfrequenz-Wahlschalter
Drei-Weg-aktiv-/Zwei-Weg-aktiv-Schalter Zwei-Weg, aktiv: Der „Vollbereichs“-NF-Eingang wird über den Niederfrequenz-Wahlschalter (oben) an die Stifte 1+ und 1- angelegt, das Frequenzweichennetzwerk mit -6 dB je Oktave an einem der NF-Wandler. Drei-Weg, aktiv: Das Frequenzweichennetzwerk wird NICHT eingesetzt (Frequenzweiche muss von der vorgelagerten Signalverarbeitung übernommen werden). Schließen Sie das Vollbereichseingangssignal an die Stifte 1+ und 1- und das (verarbeitete) Signal mit Frequenzweiche an die Stifte 2+ und 2- an. -
Seite 37: Eingangsanschlüsse
Eingangsanschlüsse Die Eingangsanschlüsse sind ein parallel verdrahtetes Neutrik NL8-Paar Die Anschlüsse für Biamp- oder Triamp-Betrieb sind unterschiedlich (siehe Tabelle 1). Die Stiftbelegungen für den Kabelverbinder NL8FC sind zur besseren Orientierung der Abbildung unten rechts zu entnehmen. Bitte beachten! Im Dreiwegmodus bestimmt die Position des Niederfrequenz- Wahlschalters die Verdrahtung des Eingangsanschlusses. - Seite 38 Rigging VORSICHT: DAS AUFHÄNGEN VON LAUTSPRECHERN BEINHALTET DAS RISIKO SCHWERER ODER TÖDLICHER VERLETZUNGEN. ES IST UNBEDINGT DARAUF ZU ACHTEN, DASS DIE MONTAGEFLÄCHEN MINDESTENS DAS FÜNFFACHE DES GEWICHTS DES LAUTSPRECH- Vorderes Gelenk - Das ERS UND DER BEFESTIGUNGSVORRICHTUNG TRAGEN KÖNNEN. Gelenk durch NUR FÜR DIESE LAST AUSGELEGTE BEFESTIGUNGSTEILE VER- Hochschieben der WENDEN.
- Seite 39 Einstellen des Spreizwinkels zwischen Gehäusen Die Abbildung zeigt den rückseitigen Bolzenblock von zwei Gehäusen, die über die rückseitige Verbindungsschiene des oberen Gehäuses miteinander verbunden sind. Verwenden Sie die erste Bolzenposition auf der Verbindungs-schiene (die dem Schienenende nächstgelegene Position) für Einstellungen in normalisierten 2°-Inkrementen.
- Seite 40 (7,94 mm) und einer Länge von 1,25” (31,75 mm). Der kleine Rahmen nimmt problemlos vier Gehäuse auf und kann sowohl in Stapel- als auch in Hängekonfigurationen mit dem QSC 215PCM- oder 215SB-Subwoofer verbunden werden. Die Stapelpuffer auf dem Rahmen müssen möglicherweise zur gegenüberliegenden Seite des Rahmenelements verschoben werden, um verwendet werden zu können.
- Seite 41 Stapeln des kleinen Array-Rahmens Der kleine Array-Rahmen verfügt über zwei Aluminiumschienen zum Ausrichten und Befestigen des Rahmens am QSC-Subwoofer „215“. Jede dieser Schienen wird einfach in den L-Kanal des kleinen Rahmens geschoben und mit einer Verschraubung gesichert. Drehen Sie den Rahmen dann um (sodass die Schienen unten sind) und schieben Sie die freiliegenden Schienen in den L-Kanal des Subwoofers.
-
Seite 42: Vorläufige Technische Daten (Können Jederzeit Ohne Vorherige Mitteilung Geändert Werden)
Software EASE Focus-Reihen-Array-Modellierungssoftwaretool erhältlich. DSP-Dateien für QSControl.net und Signal Manager erhalten Sie im Internet von www.qscaudio.com oder vom technischen Kundendienst von QSC Kugelsperrbolzen 5/16 Zoll (7,9 mm) Durchmesser x 0,75 Zoll (19,05 mm) Länge, T-Griff, Bestell-Nr. SR000052-00 5/16 Zoll (7,9 mm) Durchmesser x 1,25 Zoll (19,05 mm) Länge, Knopfgriff, Bestell-Nr. SR000081-00... - Seite 43 Abmessungen...
-
Seite 44: Kontaktinformationen Für Qsc Audio Products
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
