Schemat składania: / Assembly instructions: / Montageanleitung: / Схема монтажа: /
Schéma skladania: / Schéma skládání.

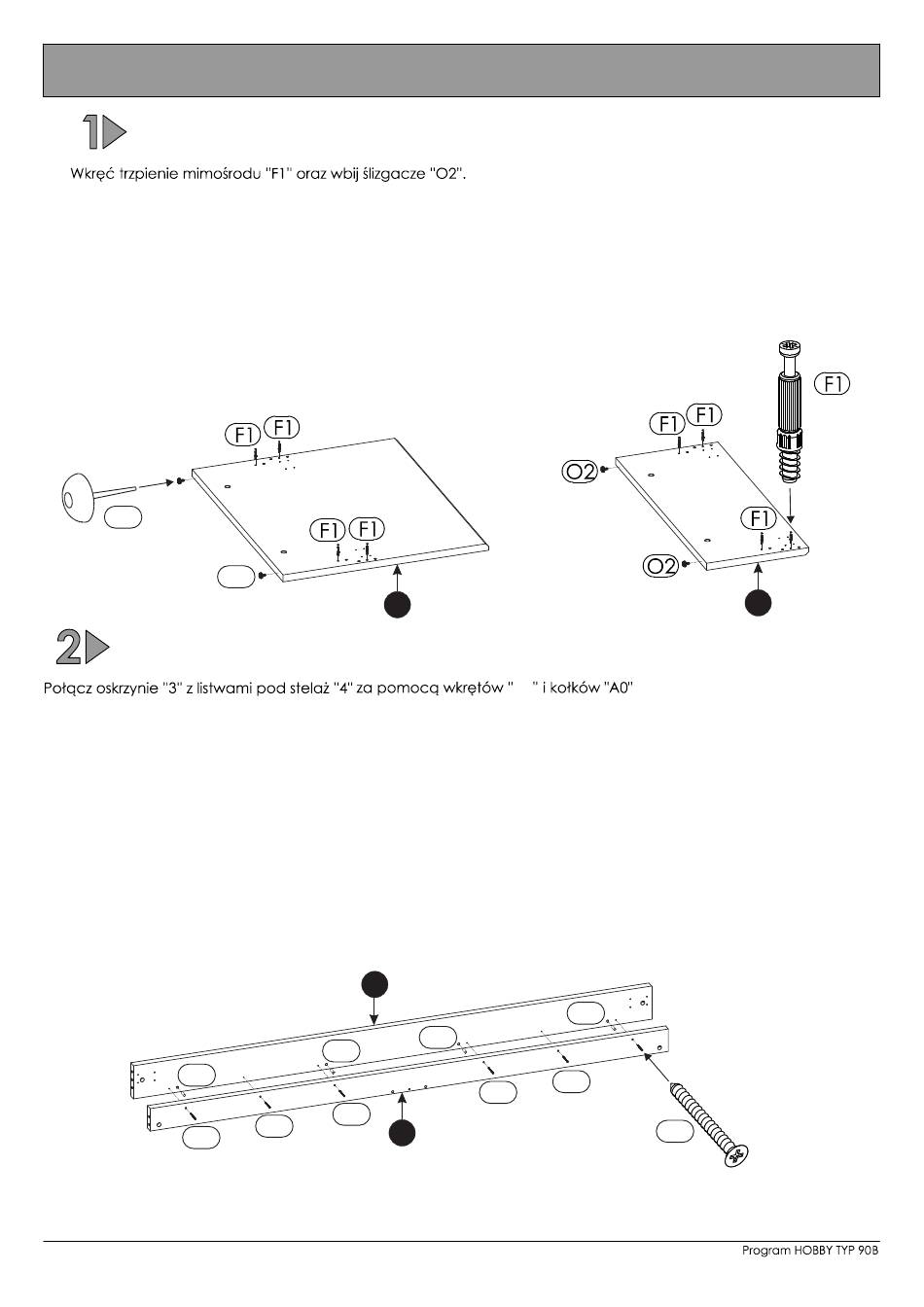

S crew the 'F1' eccentric cam screw dowels and hammer the 'O2' glides with pin.
Schrauben Sie die Exzenter-Bolzen 'F1' und setzen Sie die Gleitstücke mit Nagel 'O2' ein.
Вкрути шток эксцентрика "F1", а также вбей набойку с гвоздём "О2"
Priskrutkuj excentrické tiahlo „F1" a nabi prešmykové klince „O2".
Zašroubujte hroty výstředníku „F1" a zatlučte klouzátka „O2".
O2
O2
Attach the '3' side rails to the '4' frame strips using the 'I20' screws and 'A0' dowels.
Verbinden Sie mithilfe der Schrauben 'I20' und der Dübel 'A0' die Seitenleisten '3' mit den Leisten für Gestell '4'.
Соедини подпорку "3" с планками под каркас "4" с помощью шурупов "I20" и колышков "А0"
Spoj bočnicu "3" s rámovými lištami „4" pomocou skrutiek „I20" a kolíčkov „A0".
Spojte bočnice „3" s lištami pod rám „4" pomocí šroubů „I20" a kolíků „A0".
A0
I20
08-04-2014
O2
1
3
x2
A0
I20
I20
4
Strona / Page / Seite / Страница / Strana / 6/15
x1
I20
A0
A0
I20
I20
x2
2
x1
I20
