5. Zařízení, resp. jeho část úplně
vyprázdněte a nechte vychladnout, aby
teplota klesla pod odpařovací teplotu
média a vyloučilo se tak opaření.
6. Zařízení, resp. jeho část řádně
dekontaminujte, propláchněte
a odvětrejte.

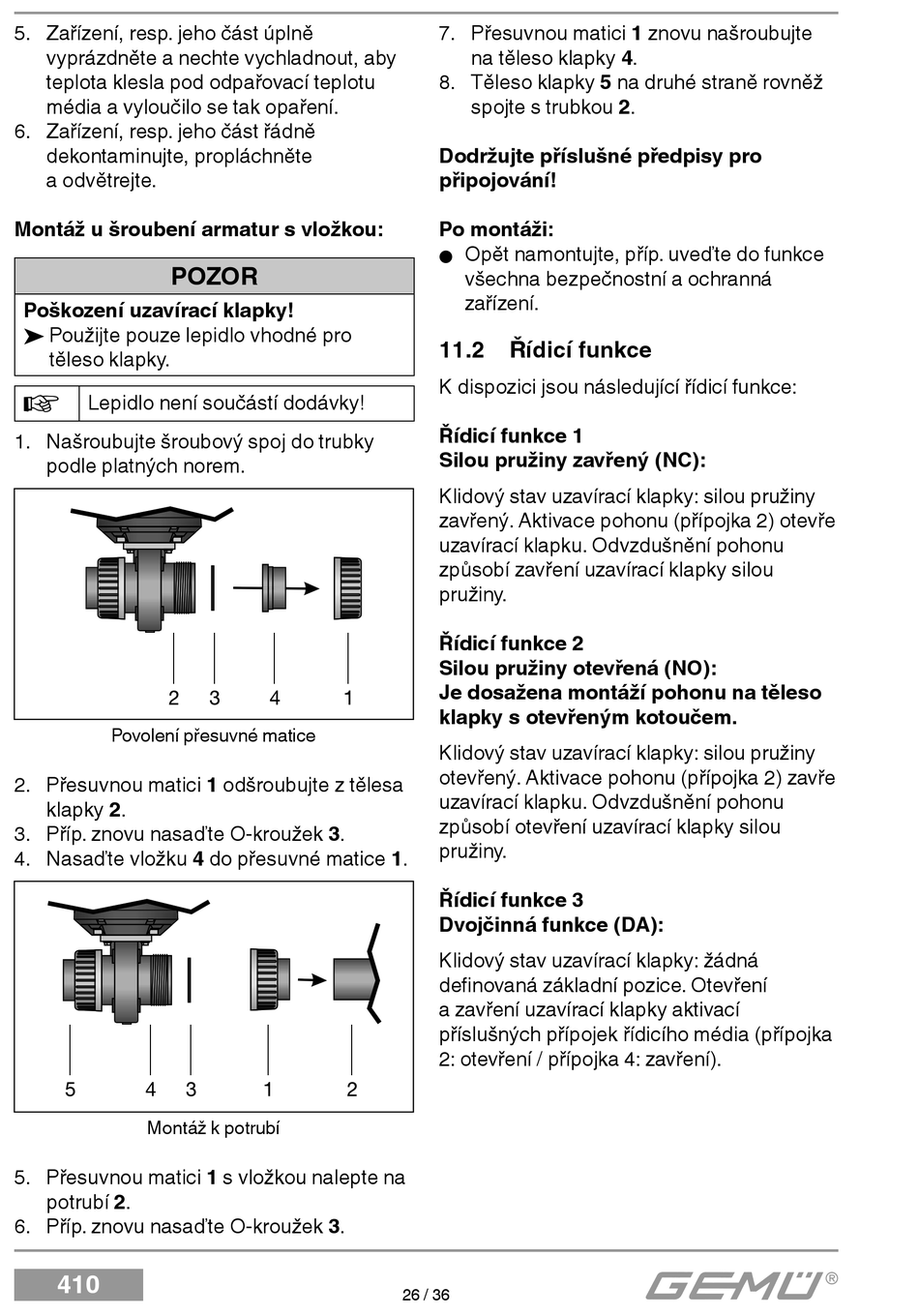

Montáž u šroubení armatur s vložkou:
POZOR
Poškození uzavírací klapky!
® Použijte pouze lepidlo vhodné pro
těleso klapky.
Lepidlo není součástí dodávky!
1. Našroubujte šroubový spoj do trubky
podle platných norem.
Povolení přesuvné matice
2. Přesuvnou matici 1 odšroubujte z tělesa
klapky 2.
3. Příp. znovu nasaďte O-kroužek 3.
4. Nasaďte vložku 4 do přesuvné matice 1.
Montáž k potrubí
5. Přesuvnou matici 1 s vložkou nalepte na
potrubí 2.
6. Příp. znovu nasaďte O-kroužek 3.
410
7. Přesuvnou matici 1 znovu našroubujte
na těleso klapky 4.
8. Těleso klapky 5 na druhé straně rovněž
spojte s trubkou 2.
Dodržujte příslušné předpisy pro
připojování!
Po montáži:
Opět namontujte, příp. uveďte do funkce
G
všechna bezpečnostní a ochranná
zařízení.
11.2 Řídicí funkce
K dispozici jsou následující řídicí funkce:
Řídicí funkce 1
Silou pružiny zavřený (NC):
Klidový stav uzavírací klapky: silou pružiny
zavřený. Aktivace pohonu (přípojka 2) otevře
uzavírací klapku. Odvzdušnění pohonu
způsobí zavření uzavírací klapky silou
pružiny.
Řídicí funkce 2
Silou pružiny otevřená (NO):
Je dosažena montáží pohonu na těleso
klapky s otevřeným kotoučem.
Klidový stav uzavírací klapky: silou pružiny
otevřený. Aktivace pohonu (přípojka 2) zavře
uzavírací klapku. Odvzdušnění pohonu
způsobí otevření uzavírací klapky silou
pružiny.
Řídicí funkce 3
Dvojčinná funkce (DA):
Klidový stav uzavírací klapky: žádná
defi novaná základní pozice. Otevření
a zavření uzavírací klapky aktivací
příslušných přípojek řídicího média (přípojka
2: otevření / přípojka 4: zavření).
26 / 36
