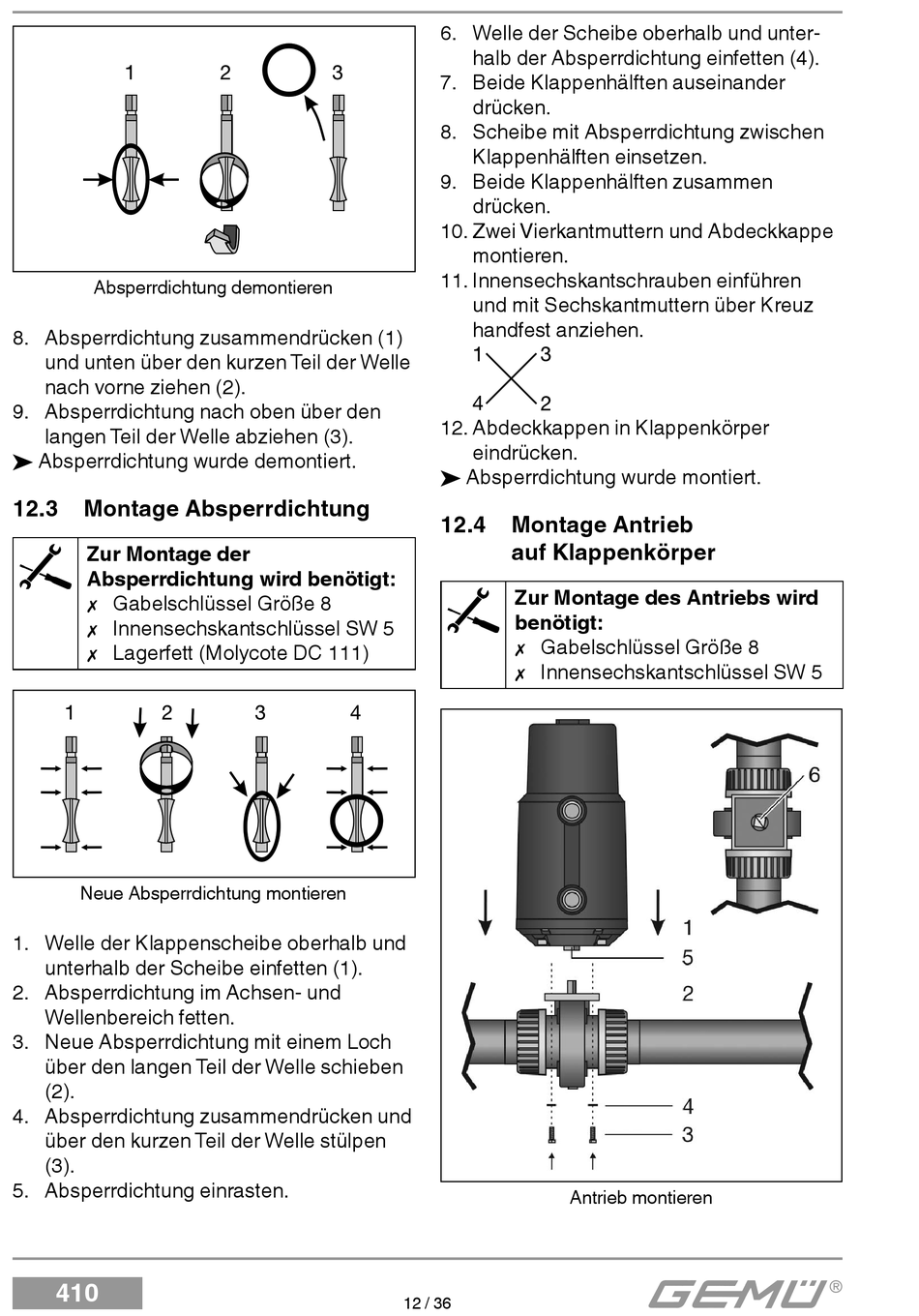

Absperrdichtung demontieren
8. Absperrdichtung zusammendrücken (1)
und unten über den kurzen Teil der Welle
nach vorne ziehen (2).
9. Absperrdichtung nach oben über den
langen Teil der Welle abziehen (3).
® Absperrdichtung wurde demontiert.
12.3

Montage Absperrdichtung

Zur Montage der
Absperrdichtung wird benötigt:
Gabelschlüssel Größe 8

Innensechskantschlüssel SW 5

Lagerfett (Molycote DC 111)

Neue Absperrdichtung montieren
1. Welle der Klappenscheibe oberhalb und
unterhalb der Scheibe einfetten (1).
2. Absperrdichtung im Achsen- und
Wellenbereich fetten.
3. Neue Absperrdichtung mit einem Loch
über den langen Teil der Welle schieben
(2).
4. Absperrdichtung zusammendrücken und
über den kurzen Teil der Welle stülpen
(3).
5. Absperrdichtung einrasten.
410
6. Welle der Scheibe oberhalb und unter-
halb der Absperrdichtung einfetten (4).
7. Beide Klappenhälften auseinander
drücken.
8. Scheibe mit Absperrdichtung zwischen
Klappenhälften einsetzen.
9. Beide Klappenhälften zusammen
drücken.
10. Zwei Vierkantmuttern und Abdeckkappe
montieren.
11. Innensechskantschrauben einführen
und mit Sechskantmuttern über Kreuz
handfest anziehen.
12. Abdeckkappen in Klappenkörper
eindrücken.
® Absperrdichtung wurde montiert.
12.4 Montage Antrieb
auf Klappenkörper
Zur Montage des Antriebs wird
benötigt:
Gabelschlüssel Größe 8

Innensechskantschlüssel SW 5

Antrieb montieren
