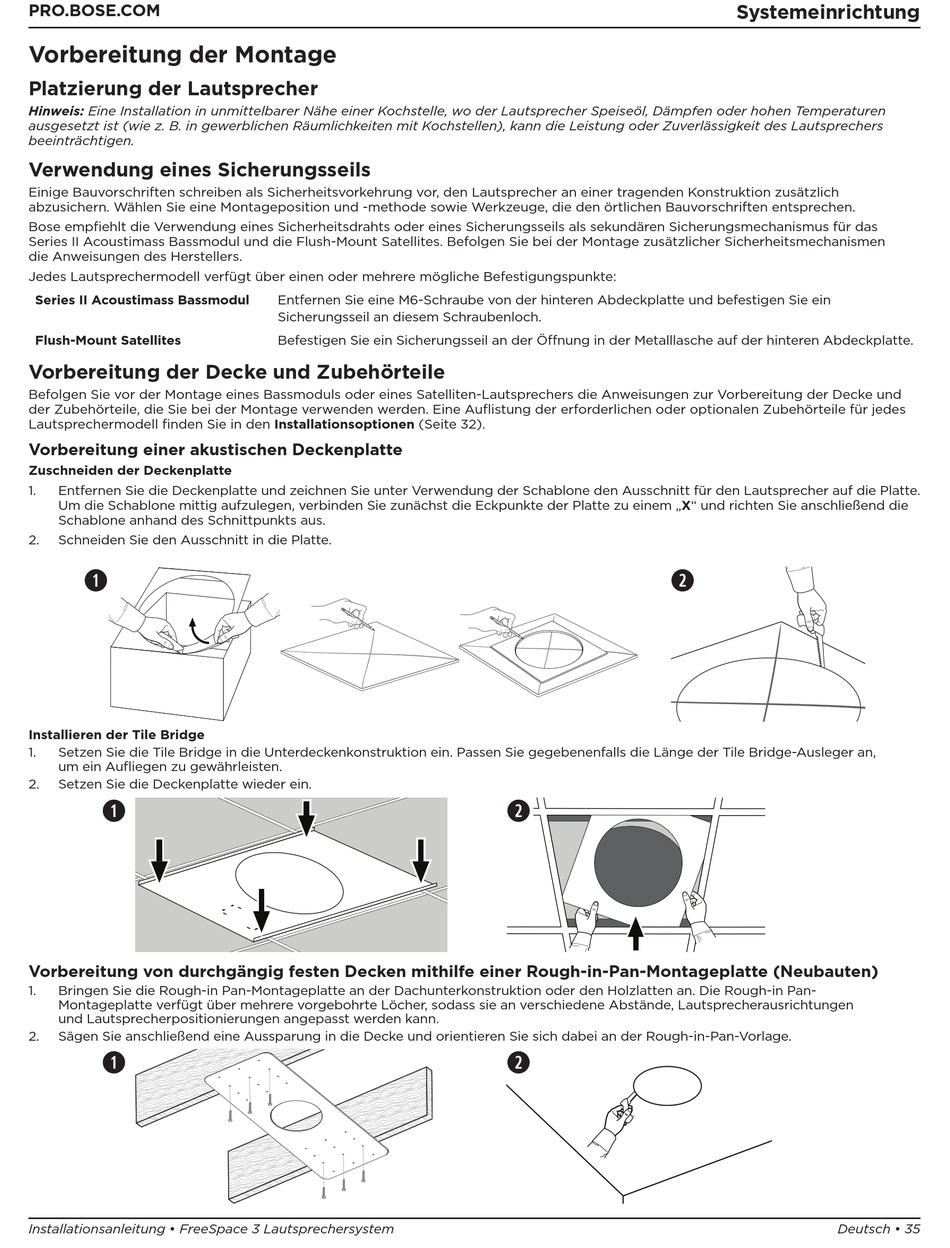

Vorbereitung der Montage

Platzierung der Lautsprecher

Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl, Dämpfen oder hohen Temperaturen
ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Zuverlässigkeit des Lautsprechers
beeinträchtigen.

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung eines Sicherheitsdrahts oder eines Sicherungsseils als sekundären Sicherungsmechanismus für das
Series II Acoustimass Bassmodul und die Flush-Mount Satellites. Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen
die Anweisungen des Herstellers.
Jedes Lautsprechermodell verfügt über einen oder mehrere mögliche Befestigungspunkte:
Series II Acoustimass Bassmodul
Flush-Mount Satellites
Vorbereitung der Decke und Zubehörteile
Befolgen Sie vor der Montage eines Bassmoduls oder eines Satelliten-Lautsprechers die Anweisungen zur Vorbereitung der Decke und
der Zubehörteile, die Sie bei der Montage verwenden werden. Eine Auflistung der erforderlichen oder optionalen Zubehörteile für jedes
Lautsprechermodell finden Sie in den Installationsoptionen (Seite 32).
Vorbereitung einer akustischen Deckenplatte
Zuschneiden der Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte.
Um die Schablone mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X" und richten Sie anschließend die
Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
q
Installieren der Tile Bridge
1. Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an,
um ein Aufliegen zu gewährleisten.
2. Setzen Sie die Deckenplatte wieder ein.
q
Vorbereitung von durchgängig festen Decken mithilfe einer Rough-in-Pan-Montageplatte (Neubauten)
1. Bringen Sie die Rough-in Pan-Montageplatte an der Dachunterkonstruktion oder den Holzlatten an. Die Rough-in Pan-
Montageplatte verfügt über mehrere vorgebohrte Löcher, sodass sie an verschiedene Abstände, Lautsprecherausrichtungen
und Lautsprecherpositionierungen angepasst werden kann.
2. Sägen Sie anschließend eine Aussparung in die Decke und orientieren Sie sich dabei an der Rough-in-Pan-Vorlage.
q
Installationsanleitung • FreeSpace 3 Lautsprechersystem
Entfernen Sie eine M6-Schraube von der hinteren Abdeckplatte und befestigen Sie ein
Sicherungsseil an diesem Schraubenloch.
Befestigen Sie ein Sicherungsseil an der Öffnung in der Metalllasche auf der hinteren Abdeckplatte.
w
w
w
