Dell PowerEdge R530xd Benutzerhandbuch Seite 133

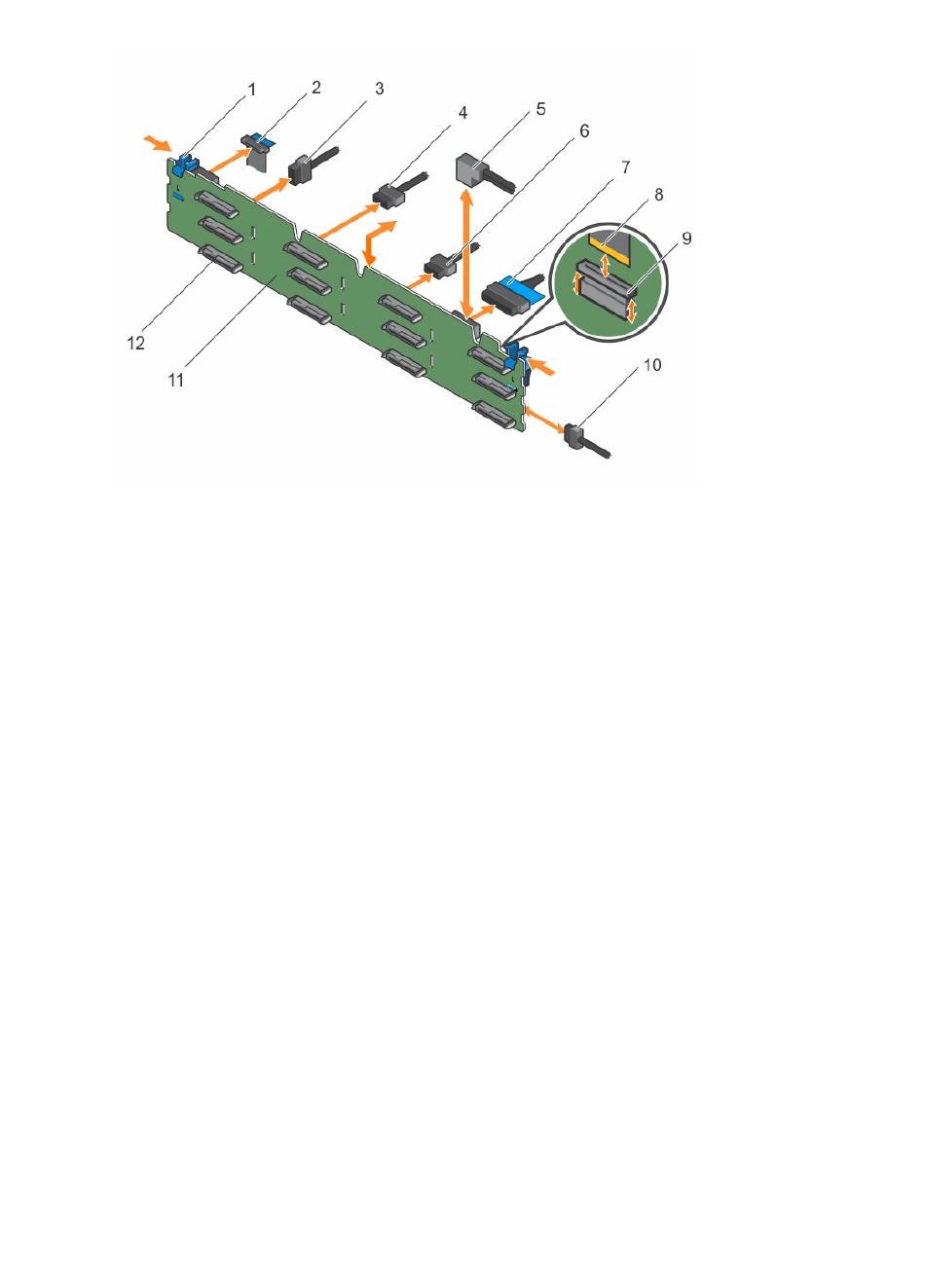

Abbildung 48. Entfernen und Installieren der SAS/SATA-Rückwandplatine
1. Sperrklinke (2)
3. Signalkabel der Rückwandplatine
5. SAS-Kabel B1/A1
7. Bedienfeld
9. ZIF-Anschluss für rechtsseitiges E/A-
Leisten-Flachbandkabel
11. Festplattenrückwandplatine
2. Linksseitiges Bedienfeld-
Flachbandkabel
4. Stromkabel der Rückwandplatine
6. USB-Kabel
8. Rechtsseitiges E/A-Leisten-
Flachbandkabel
10. Stromkabel der Rückwandplatine
12. Festplattenanschluss auf
Rückwandplatine (12)
133
