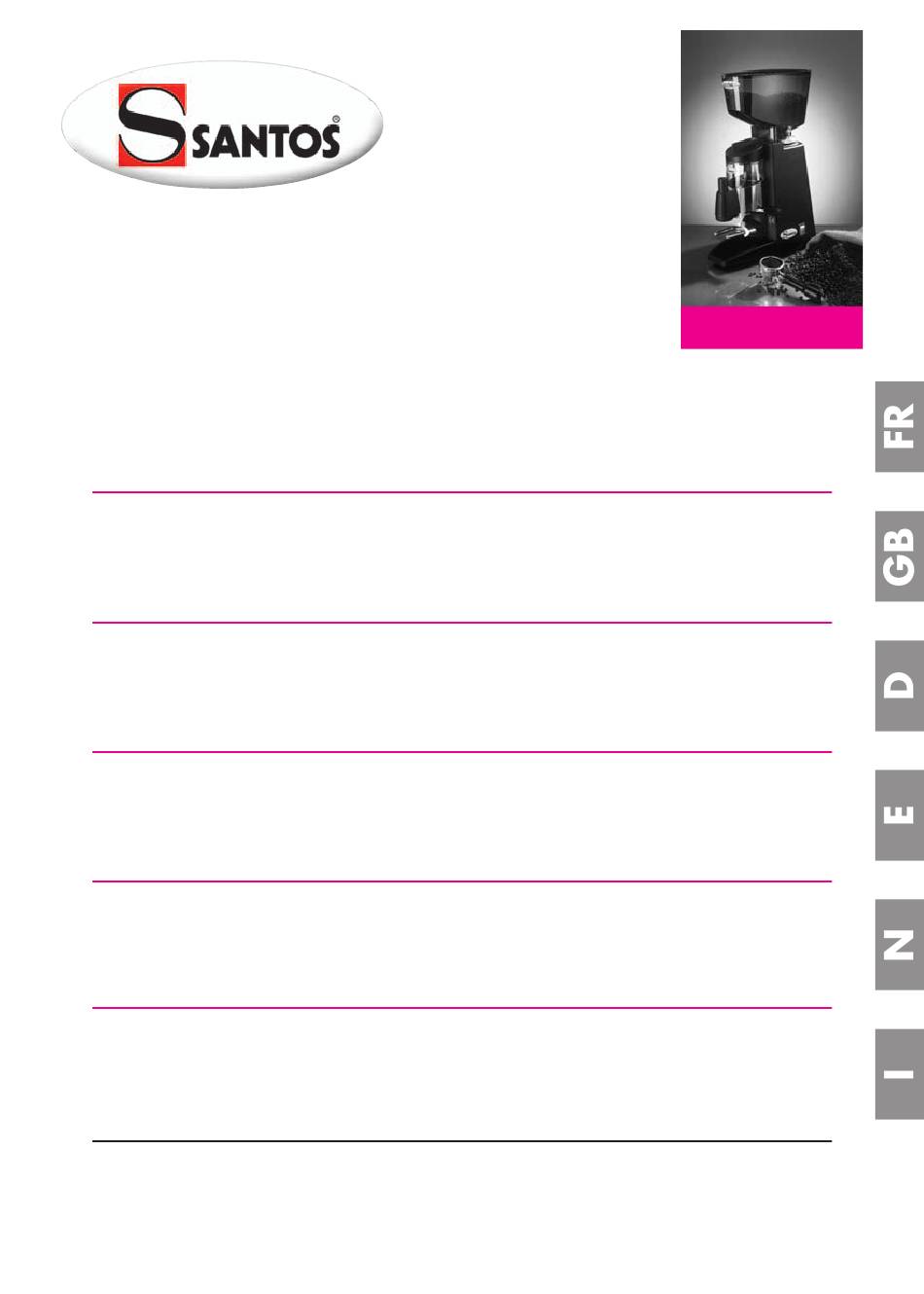

MOULIN A CAFE BAR ESPRESSO N°60
MANUEL D'UTILISATION ET D'ENTRETIEN
IMPORTANT :
• DÉCLARATION «CE» DE CONFORMITÉ • CERTIFICAT DE GARANTIE
AUTOMATIC ESPRESSO COFFEE GRINDER No. 60
IMPORTANT :
• "CE" COMPLIANCE DECLARATION • WARRANTY CERTIFICATE
KAFFEEMÜHLE ESPRESSO BAR NR. 60
BENUTZUNGS- UND PFLEGEHANDBUCH
WICHTIG:
diesem Handbuch beiliegende und aufzubewahrende Unterlagen:
• „CE" KONFORMITÄTSBESCHEINIGUNG • GARANTIESCHEI
MOLINILLO DE CAFE BAR ESPRESSO N°60
MANUAL DE UTILIZACIÓN Y DE MANTENIMIENTO
IMPORTANTE:
documentos incluidos en este manual y que deben conservarse:
• DECLARACIÓN "CE" DE CONFORMIDAD • CERTIFICADO DE GARANTÍA
BAR ESPRESSO KOFFIEMOLEN N°60
GEBRUIKERS- EN ONDERHOUDSHANDLEIDING
BELANGRIJK :
• "CE"-CONFORMITEITSVERKLARING • GARANTIEBEWIJS
ACININO PER CAFFÈ BAR ESPRESSO N. 60
IMPORTANTE:
documentazione inclusa nel presente manuale e da conservare:
• DICHIARAZIONE "CE" DI CONFORMITÀ • CERTIFICATO DI GARANZIA
Coffee grinders - Fruit juicers - Mixers - Blenders - Drinks dispensers - 10 l planetary mixers
Moulins à café - Presse-fruits - Mixers - Blenders - Distributeurs de boissons - Batteurs mélangeurs 10 L
Râpes à fromage - Broyeurs à glaçons - Hache-viande - Coupe-légumes
MODÈLES DÉPOSÉS FRANCE ET INTERNATIONAL
documents inclus dans ce manuel et à conserver :
USER AND MAINTENANCE MANUAL
documents included in this manual to be kept :
documenten begrepen in deze handleiding en te bewaren:
MANUALE D'USO E MANUTENZIONE
Cheese graters - Ice crushers - Mincers - Vegetable slicers
N° 60
INTERNATIONALLY PATENTED MODELS
