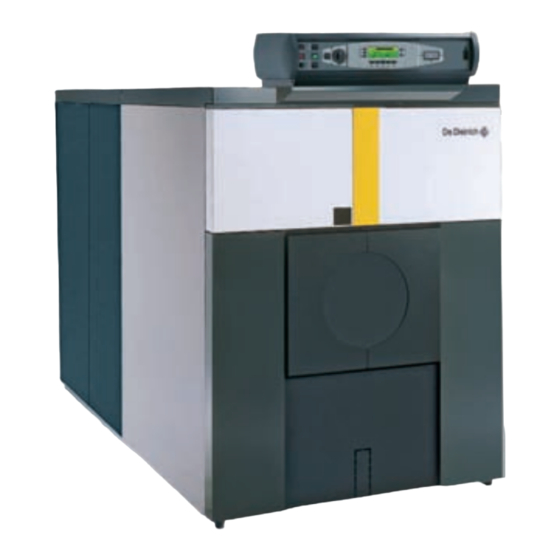

- Seite 1 Öl-/Gasheizkessel GT 530 Installations- und Wartungsanleitung 300011904-04...
-
Seite 2: Ce-Konformitätserklärung
CE Konformitätserklärung Das Gerät stimmt mit dem in der -Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar. GT 530 29/05/2018 - 300011904-04... -
Seite 3: Inhaltsverzeichnis
4.10 Elektrische Anschlüsse................. . .23 29/05/2018 - 300011904-04 GT 530... - Seite 4 Ersatzteile - GT 530 ........
-
Seite 5: Einleitung
Ihre Erwartungen erfüllen wird. 1.2.1 Pflichten des Herstellers De Dietrich Thermique SAS kann in folgenden Fällen als Hersteller - Nichteinhalten der Gebrauchsanweisungen für das Gerät. nicht haftbar gemacht werden: - Keine oder unzureichende Wartung des Gerätes. - Nichteinhalten der Installationsanweisungen für das Gerät. -
Seite 6: Zulassungen
- Unterschiedliche Modelle (Modelle 1, 2 oder 3) bei der Aufstellung einer neuen Gasanlage, - Modell 4, insbesondere nach Austausch eines Heizkessels durch einen neuen. 1.3.2 Richtlinien Gasgeräteverordnung (EU) (2016/426). Druckgeräterichtlinie 2014/68/EU. Richtlinie für Elektromagnetische Verträglichkeit 2014/30/UE. Richtlinie für Schwachstrom 2014/35/UE. 92/42/EWG Wirkungsgradrichtlinie. GT 530 29/05/2018 - 300011904-04... -
Seite 7: Sicherheitsvorschriften Und Empfehlungen
Der Zugang zum Gerät muss stets möglich sein. Vermeiden, die Anlage zu entleeren. Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern Sommer- oder Frostschutzbetrieb schalten: - Blockierschutz der Pumpen - Frostschutzfunktion - Korrosionsschutz Speichers Titananode (Fremdstromanode) 29/05/2018 - 300011904-04 GT 530... -
Seite 8: Technische Beschreibung
3 Technische Beschreibung 3.1 Allgemeine Beschreibung Bei den Heizkesseln der Serien GT 530 handelt es sich um Warmwasser-Druckheizkessel Anschluss Abgasabzugsystem, einem eigenständigen Automatikbrenner für Heizöl oder Gas ausgerüstet werden müssen. 3.2 Übersicht über die Baureihe 3.2.1 Standard Schaltfeld - S3 Aufsatz-Standard-Schaltfeld Das Standard-Schaltfeld ermöglicht den Anschluss des Heizkessels... -
Seite 9: Diematic-M3-Kesselschaltfeld
Elektronisches Schaltfeld der Spitzenklasse, mit Digitalanzeige und Es ist auch eine Version des B3-Schaltfelds für die seitliche Vorrichtungen für Einstellung, Kontrolle und Sicherheit, die einen Befestigung erhältlich. autonomen Betrieb des Heizkessels ermöglichen. Mit diesem Schaltfeld kann die Trinkwassererwärmung prioritär erfolgen WWE. 29/05/2018 - 300011904-04 GT 530... -
Seite 10: Technische Daten
30 K - gemäß DIN 4702 - EN 303. Bei Nenn-Stufe (hohe Kesselleistung) = 13.1 bis 13.5% für Heizöl und 9.5% für Erdgas. Heizkesseltemperatur: 80 °C Raumtemperatur: 20 °C Für eine korrekte Funktion des Heizkessels muss unbedingt der geforderte Förderdruck eingehalten werden. GT 530 29/05/2018 - 300011904-04... -
Seite 11: Heizkessel Für Folgende Länder: Schweiz
30 K - gemäß DIN 4702 - EN 303. Bei Nenn-Stufe (hohe Kesselleistung) = 13.1 bis 13.5% für Heizöl und 9.5% für Erdgas. Heizkesseltemperatur: 80 °C Raumtemperatur: 20 °C Für eine korrekte Funktion des Heizkessels muss unbedingt der geforderte Förderdruck eingehalten werden. 29/05/2018 - 300011904-04 GT 530... -
Seite 12: Heizkessel Für Folgende Länder: Rußland
30 K - gemäß DIN 4702 - EN303. Bei Nenn-Stufe (hohe Kesselleistung) = 13.1 bis 13.5% für Heizöl und 9.5% für Erdgas. Heizkesseltemperatur: 80 °C Raumtemperatur: 20 °C Für eine korrekte Funktion des Heizkessels muss unbedingt der geforderte Förderdruck eingehalten werden. GT 530 29/05/2018 - 300011904-04... -
Seite 13: Anlage
Für Anlagen zur Verbrennung von Gas und verflüssigten Konformitätszeugnis (Betrifft ausschließlich die Kohlenwasserstoffen in Wohngebäuden und deren Nebenräumen Heizkessel des Typs GT 530 mit Gasbrenner) geltende Technische Richtlinien und Sicherheitsrichtlinien. Durch Anwendung von Artikel 25 der Verordnung vom 27. April 2009, - Norm DTU P 45-204 die die geänderte Verordnung vom 2. -
Seite 14: Besonders Für Deutschland
Montage der Seitenwand auf der linken oder rechten Seite Rücklauf Heizkreis - Ø E (zu verschweißen) des Heizkessels möglich. Die präzise Montagehöhe wird Entleerung - Rp3/4 während der Aufstellung vom Installateur festgelegt. Strömungswächter max. Mindesthöhe für Reinigung = 850 GT 530 29/05/2018 - 300011904-04... -
Seite 15: Typenschild
1355.5 1466.5 1577.5 1688.5 1799.5 1910.5 2021.5 2132.5 2243.5 2354.5 2465.5 2576.5 2687.5 2838.5 2949.5 3060.5 3171.5 3282.5 3393.5 V (mm) B3, K3, DIEMATIC-m3 Standard Für die Modelle GT 530-21, GT 530-22, GT 530-23, GT 530- 24 und GT 530-25 wird eine geschlossene Platte zum Geschlossene Platte Zuschneiden. -
Seite 16: Installation Im Heizraum
4.3.3 Installation im Heizraum Für die Aufstellung benötigt der Heizkessel GT 530 dank seines Wenn der Aufstellort des Heizkessels es zulässt, wird empfohlen, um Unterbaus keinen speziellen Sockel. Aufgrund der Konzeption mit die Anlage herum ausreichend Abstand vorzusehen, um eine geschlossenem Feuerraum muss der Boden nicht hitzebeständig... -
Seite 17: Belüftungsöffnungen
In einem Gebäude aufgestellter Generator für die individuelle Nutzung Eine ausreichende Frischluftzufuhr ist so nahe an den Geräten wie möglich vorzusehen. Der Querschnitt muss mindestens 0.5 dm² betragen. Im oberen Bereich muss eine Abluftführung eine ausreichende Belüftung gewährleisten. 29/05/2018 - 300011904-04 GT 530... -
Seite 18: Hydraulische Anschlüsse
Aufstellung im Heizraum, Anschluss gerade oder mit Winkel). Heizkessel C (mm) 1488 1488 1488 1488 1488 1488 1488 1488 1488 1488 1488 1504 1504 1504 1504 1504 1504 1504 1504 D (mm) H (mm) 4.4.2 Trinkwasserseitige Anschlüsse Siehe: Anleitung zu Trinkwassererwärmer. GT 530 29/05/2018 - 300011904-04... -
Seite 19: Hydraulischer Anschluss Heizkreis
50 kPa (0.5 bar) 12.0 14.4 Anlagenvolumen x 0.048 100 kPa (1 bar) 10.0 12.0 14.0 16.0 20.0 24.0 Anlagenvolumen x 0.080 150 kPa (1.5 bar) 13.3 16.6 20.0 23.3 26.6 33.3 39.9 Anlagenvolumen x 0.133 29/05/2018 - 300011904-04 GT 530... -
Seite 20: Minimale Durchflussmenge Des Sicherheitsventils In Abhängigkeit Von Der Maximalen
2600 kg/h. (c) = MBtu/h Zwischen dem Heizkessel und den Sicherheitsventilen (d) = kg/h darf keinerlei Vorrichtung liegen, die den Durchfluss ganz oder teilweise blockieren könnte (Frankreich: DTU - 65.11, § 4.22 - NF P 52-203). GT 530 29/05/2018 - 300011904-04... -
Seite 21: Befüllung Der Anlage
Anlage wieder zugeführt werden müssen. Beim Austausch von Heizkesseln in einem bestehenden Netz ist die Anlage sorgfältig zu spülen. Den Anschluss eines Schlammabscheiders am Rücklauf in unmittelbarer Nähe zum Heizkessel vorsehen. Schlammablassöffnung mit 2"-Gewinde 29/05/2018 - 300011904-04 GT 530... -
Seite 22: Schornsteinanschluss
-23* *Maß für das Ende des Schornsteinanschlusses mit einer Länge von 100 mm. Bemerkung: Für die Modelle GT 530-21, GT 530-22, GT 530-23, GT 530-24 und GT 530-25 wird eine geschlossene Platte zum Zuschneiden ohne die 100-mm-Schornsteinverbindung geliefert. GT 530... -
Seite 23: Heizöl- Oder Gasanschluss
Heizkessel und dem Schornstein zu entfernen und den Stutzen mit einem Stopfen zu verschließen. 6.2 Sicherheitsvorkehrungen bei Stillstand der Heizung mit Frostgefahr empfehlen Verwendung eines richtig dosierten Frostschutzmittels, um das Einfrieren des Heizungswassers zu verhindern. Andernfalls die Anlage vollständig entleeren. 29/05/2018 - 300011904-04 GT 530... -
Seite 24: Überprüfung Und Wartung
Der Wirkungsgrad des Kessels ist abhängig von dessen Verschmutzungsgrad. Die Reinigung des Heizkessels muss so oft wie erforderlich (wie beim Schornstein mindestens einmal jährlich) oder, je nach den geltenden Vorschriften oder den Anforderungen der Anlage, häufiger erfolgen. GT 530 29/05/2018 - 300011904-04... -
Seite 25: Reinigung
4. Etappe: 3. Etappe: Die rechte und linke Abdeckhaube abnehmen. Die Konvektionsbeschleuniger der oberen Abgaskanäle abnehmen. Obere Isolierung abmontieren. Die Abgaskanäle sorgfältig mit Hilfe der dafür vorgesehenen Bürste reinigen. Die Konvektionsbeschleuniger abbürsten. Möglichst einen Staubsauger verwenden. 29/05/2018 - 300011904-04 GT 530... - Seite 26 Mit einem Staubsauer möglicherweise im Brennraum und den unteren Abgaskanälen angesammelten Ruß absaugen. In keinem Fall die auf der Zeichnung dargestellten 3 Die unteren Reinigungsklappen wieder schließen. Schrauben lösen. Die vorderen Verkleidungsplatten in der umgekehrten Ausbaureihenfolge wieder anbringen. Siehe Kapitel "Chemische Reinigung". GT 530 29/05/2018 - 300011904-04...
- Seite 27 Den Reinigungsdeckel im unteren Bereich des Abgaskastens öffnen (2 H 10-Muttern + Ø 10-Scheiben). Ruß entfernen. Reinigungsdeckel und -klappen wieder anbringen. Die untere hintere Isolierung, die Querleiste und die unteren hinteren Platten in der umgekehrten Ausbaureihenfolge wieder einbauen. 29/05/2018 - 300011904-04 GT 530...
-
Seite 28: Chemische Reinigung
- Zerstäuber 5 l mit getrenntem Speicherbehälter, Lanze und Verbindungsrohr. Die Lanzen ermöglichen eine einfache Anwendung für den Brennraumboden. Manueller Druckaufbau im Speicherbehälter. - Zerstäuber mit Druckmotorunterstützung, Speicherbehälter, Düsen- und Verbindungsrohr. Diese Zerstäuber werden für die intensive Nutzung verwendet. 8800N065 8800N063 GT 530 29/05/2018 - 300011904-04... -
Seite 29: Wartung Des Brenners
Reinigung - Die Konvektionsbeschleuniger abnehmen. - Die pulvrigen Verbrennungsrückstände können durch leichtes Abbürsten entfernt werden. - Die verbleibenden pulvrigen Rückstände können durch Ausbürsten oder Absaugen leicht entfernt werden. Bei bestimmten Produkten ermöglicht eine kurze Anwendung nach der Reinigung eine vorbeugende Wirkung zur Verringerung von Ablagerungen auf den Heizflächen. -
Seite 30: Ersatzteile - Gt 530
8 Ersatzteile - GT 530 Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben 300011904-04-002-B Kesselkörper + Sonstiges GT 530 29/05/2018 - 300011904-04... - Seite 31 Isolierung 29/05/2018 - 300011904-04 GT 530...
- Seite 32 Verkleidung GT 530 29/05/2018 - 300011904-04...
- Seite 33 Siehe Ersatzteilliste in der Bedienungsanleitung zum Schaltfeld. S3-Kesselschaltfeld - Kolli MD4 K3-Kesselschaltfeld Kolli MD2 Schaltfeld seitlich - Kolli MD139 Aufsatz-Schaltfeld - DIEMATIC-m3-Kesselschaltfeld Kolli MD1 Schaltfeld seitlich - Kolli MD138 Aufsatz-Schaltfeld - B3-Kesselschaltfeld Kolli MD3 Schaltfeld seitlich - Kolli MD140 Aufsatz-Schaltfeld - 29/05/2018 - 300011904-04 GT 530...
- Seite 34 8015-8917 Ankerstange Ø 14 - 2021 mm 17 Glieder 9755-0235 Brennertürisolierung 8015-8918 Ankerstange Ø 14 - 2133 mm 18 Glieder Auf Anfrage 8015-8919 Ankerstange Ø 14 - 2246 mm 19 Glieder 9757-0425 Brennertür Ø 165 GT 530 29/05/2018 - 300011904-04...
- Seite 35 Metallbürste + Stiel 1800 mm + Verlängerungen für 23 bis 8015-8723 8555-8011 Laufschiene 1565 mm 25 Glieder 8555-8012 Laufschiene 1675 mm 9750-5103 1200-Schaber mm 8555-8013 Laufschiene 1765 mm 9750-5106 1500-Schaber mm 8555-8014 Laufschiene 1875 mm 9750-5108 1800-Schaber mm 8555-8015 Laufschiene 2025 mm Isolierung 29/05/2018 - 300011904-04 GT 530...
- Seite 36 Obere Mittelplatte, 2181 mm 8555-8076 Obere Mittelplatte, 2271 mm 8555-8079 Ergänzungs-Mittelplatte, 1196 mm Gemeinsame Teile 8259-8014 Untere Querleiste, vorn 8555-8515 Befestigungswinkel für vordere Seitenplatte 8259-8818 Vordere Seitenplatte unten, komplett 200007613 Obere Vorderabdeckung, komplett 8555-8517 Hintere Platte unten, komplett GT 530 29/05/2018 - 300011904-04...
- Seite 37 29/05/2018 - 300011904-04 GT 530...
- Seite 38 GT 530 29/05/2018 - 300011904-04...
- Seite 39 29/05/2018 - 300011904-04 GT 530...
