TELCOMA s.r.l.
via Luigi Manzoni n.11 z.i. Campidui
31015 Conegliano (TV) ITALY
Tel. 0438 - 451099 Telefax 0438 - 451102
NL
CE.T
60
INLEIDING
De besturingskast CE.T 60 voldoet aan de volgende normgevingen:
- LAAGSPANNINGSRICHTLIJN
- ELEKTROMAGNETISCHE COMPATIBILITEITSRICHTLIJN
De eerste richtlijn waarborgt een adequaat elektrisch
veiligheidsniveau voor de gebruiker; de tweede richtlijn heeft tot doel
om de elektromagnetische storingen die door het apparaat
voortgebracht worden te beperken en de werking ervan in geval van
elektromagnetische verschijnselen toe te staan.
Dit alles in combinatie met nieuwe functies en interessante
technische hoogstandjes zorgt ervoor dat het een veilig en veelzijdig
product is.

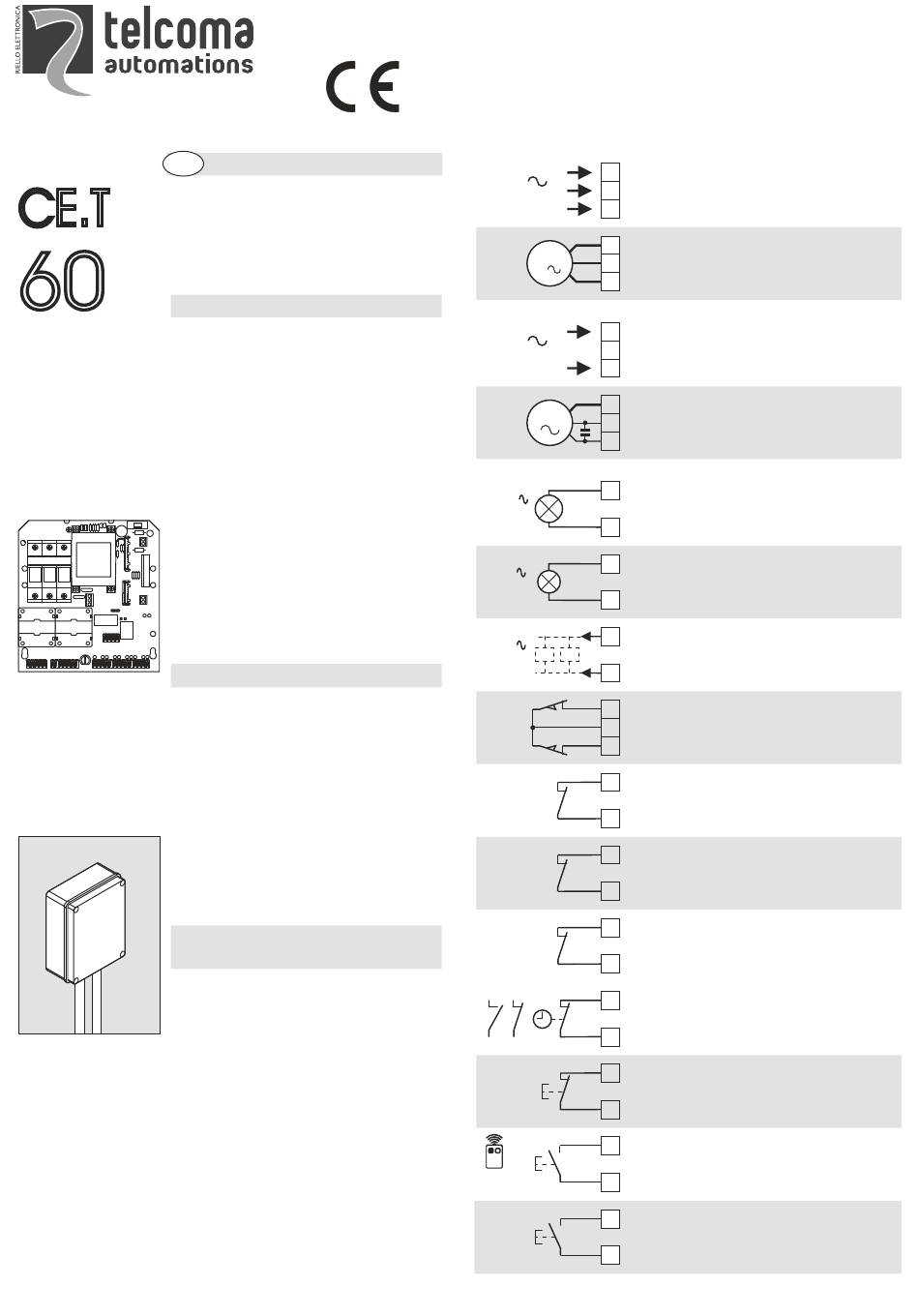

Model CE.T 60
DRIEFASIGE BESTURINGSKAST
VOOR MOTOR VAN 230/400V één-/driefasig
De CE.T 60 beschikt over een complete reeks ingangen,
uitneembare besturingslogica en een vermogensgedeelte dat in
staat is om motoren voor de volgende installaties te besturen:
SCHUIFPOORTEN met driefasige motor van 400V
SCHUIFPOORTEN met éénfasige motor van 230V
Beschikt niet over een krachtbegrenzingscircuit (elektrische
koppeling) en is daarom niet geschikt om motoren zonder
mechanische koppeling te besturen.
Het geheel is ondergebracht in een compacte kast met
beschermingsgraad IP56.
INSTALLATIE
C.S. CODE M381 R03
Wij geven hieronder een aantal nuttige tips voor de installatie van de
besturingskast:
1. Kies bij voorkeur een plaats die:
- indien mogelijk beschut is tegen weersomstandigheden
- uit de buurt van warmtebronnen is
- niet onderhevig is aan overstromingen.
2. Bevestig de besturingskast niet aan machines of frames die in te
sterke mate onderhevig zijn aan trillingen.
3. Bevestig de kast rechtop (fig. 1).
4.Na afloop van de installatie moet de aanvankelijke
beschermingsgraad van de kast van IP56 gehandhaafd blijven.
DE INSTALLATIE VAN HET APPARAAT MOET VOLGENS DE
"REGELEN DER KUNST" UITGEVOERD WORDEN DOOR
PERSONEEL DAT AAN DE EISEN VOLDOET DIE DOOR DE
GELDENDE WETTELIJKE VOORSCHRIFTEN OPGELEGD
WORDEN.
ELEKTRISCHE
AANSLUITINGEN
In geval van bestaande installaties is het raadzaam om een
algemene controle van de staat van de geleiders (doorsnede,
isolatie, contacten) en de hulpapparatuur (fotocellen, ontvangers,
toetsenborden, sleutelschakelaars enz.) te verrichten.
fig.1
Adviezen voor een juiste elektrische installatie:
1. De ingaande geleiders in de besturingskast moeten zodanig
geïnstalleerd worden dat indien mogelijk de aanvankelijke
beschermingsgraad IP56 onveranderd blijft.
2. De doorsnede van de kabels moet op basis van de lengte ervan
en de stroomopname berekend worden.
3. Gebruik geen enkele kabel van het "meerpolige" type voor alle
aansluitingen (lijn, motoren, besturingen enz.) of
gemeenschappelijk met andere apparaten.
4. Verdeel de installatie in ten minste twee kabels, bijv.:
kabel (A) minimum doorsnede van de geleiders 1,5 mm
- voedingslijn - lijn motoren -
- lijn knipperlicht / waarschuwingslamp
kabel (B) minimum doorsnede van de geleiders 0,75 mm
- stroomvoorziening hulpapparatuur
- besturingen - veiligheidscontacten
5. Als de circuits erg lange trajecten hebben (meer dan 50 meter),
wordt het aangeraden om ze los te koppelen met relais die in de
buurt van de besturingskast gemonteerd moeten worden.
6. Alle ingangen met verbreekcontacten (N.C.) (fotocellen,
V.09-2008
BESTURINGSKAST
GEBRUIKSAANWIJZING
L1
400V
L2
50Hz
L3
THREE-PHASE
M
400V
3
2KW max
N
230V
50Hz
L
SINGLE-PHASE
M
230V
800VA max
230V
100W max
24V
6W max
24V
Rx Ph
9W max
LSO
COMMON
NC
LSC
NC
PH1
COMMON
NC
PH2
COMMON
NC
FPE
COMMON
CL
OP
T
COMMON
STP
NC
COMMON
O/C
2
COMMON
NO
2
PED
NO
COMMON
eindschakelaars, vaste druklijst en stop) in de besturingskast die niet
gebruikt worden moeten met de gemeenschappelijke geleider
kortgesloten worden.
7. Alle verbreekcontacten (N.C.) die aan dezelfde ingang
gekoppeld zijn moeten in serie aangesloten worden.
8. Alle maakcontacten (N.O.) die aan dezelfde ingang gekoppeld
zijn moeten parallel aangesloten worden.
9. Breng de aansluitingen met behulp van de opschriften die op de
gedrukte schakeling aangebracht zijn tot stand.
DRIEFASIGE STROOMVOORZIENING
1
LIJN ingang.
2
Inwendige beveiliging met 3 zekeringen F 6A 500V (10,3X38) .
3
DRIEFASIGE MOTOR
4
Uitgang voor motor.
5
6
ÉÉNFASIGE STROOMVOORZIENING
1
LIJN ingang.
Inwendige beveiliging met 2 zekeringen F 6A 500V (10,3X38).
2
ÉÉNFASIGE MOTOR
4
Uitgang voor motor VERTRAAGD tijdens SLUITEN (cl-delay).
5
Sluit de condensator op de klemmen 5 en 6 aan.
6
4 - GEMEENSCHAPPELIJK
5 - SLUITEN
KNIPPERLICHT/WAARSCHUWINGSLAMP
9
Om de werkingsstand van deze uitgang te veranderen moet u de
jumper FLASH / DLY LIGHT verplaatsen.
10
Inwendige beveiliging met zekering F 250mA250V(5X20).
CONTROLELAMPJE POORT OPEN
11
Uitgang actief vanaf het begin van de opening tot volledige sluiting
van de poort (inschakeling van eindschakelaar LSC of einde van
de werktijd).
12
Zie ook dipschakelaar nr. 10.
STROOMVOORZIENING HULPSYSTEMEN
13
Permanente uitgang om fotocellen, ontvangers of andere kleine
apparaten van stroom te voorzien.
14
Inwendige beveiliging met zekering F 2A24V (5X20).
EINDSCHAKELAARS
15
Ingang EINDSCHAKELAAR OPENEN klemmen 15 - 16.
16
Ingang EINDSCHAKELAAR SLUITEN klemmen 17 -16.
17
FOTOCEL 1 / BEWEEGBARE DRUKLIJST
18
Veiligheidsingang, door het inschakelen waarvan de
automatisering zowel tijdens het openen als tijdens het sluiten
geblokkeerd wordt.
19
De volgende manoeuvre is altijd een openingsmanoeuvre.
FOTOCEL 2
20
Door het inschakelen van deze veiligheidsingang wordt de
looprichting tijdens het sluiten omgekeerd (openen).
19
VASTE DRUKLIJST- dipschakelaar nr. 12 OFF
21
Veiligheidsingang.
Door het inschakelen ervan wordt (worden) de motor(en)
onmiddellijk gestopt en vindt er gedurende ongeveer 2 seconden
22
een tegenovergestelde manoeuvre plaats.
TIMER - dipschakelaar nr. 12 ON
21
De ingang vaste druklijst verandert van functie.
Door deze ingang op een timer aan te sluiten kan de poort
22
gedurende een bepaalde tijd open of gesloten gehouden worden.
STOP
23
Veiligheidsingang.
Door het inschakelen van deze knop/dit contact stopt elke
beweging onmiddellijk en worden de functies: automatische
22
hersluiting en tijdschakeling uitgeschakeld.
Knop OPENEN / SLUITEN
24
Besturingsingang.
De werkingsstand van deze ingang is afhankelijk van de
26
dipschakelaars nr. 4, 5 en 6.
Knop OPENEN/SLUITEN
25
VOETGANGERSDOORGANG
Op de vleugelpoortstand bestuurt hij alleen de vleugel met M1, op
de schuifstand, gedurende een tijd die met de trimmer PEDEST
26
geregeld kan worden.
6 - OPENEN
