24 Schritt 3: Überprüfung des sachgemäßen Anschlusses der
Leistungsoptimierer
WARNUNG!
Wenn Sie einen Leistungsoptimierer mit dualem Eingang verwenden, bleiben
einige Eingänge unbenutzt. Verschließen Sie die ungenutzten
Eingangssteckverbinder mit den beiden mitgelieferten Verschlüssen.

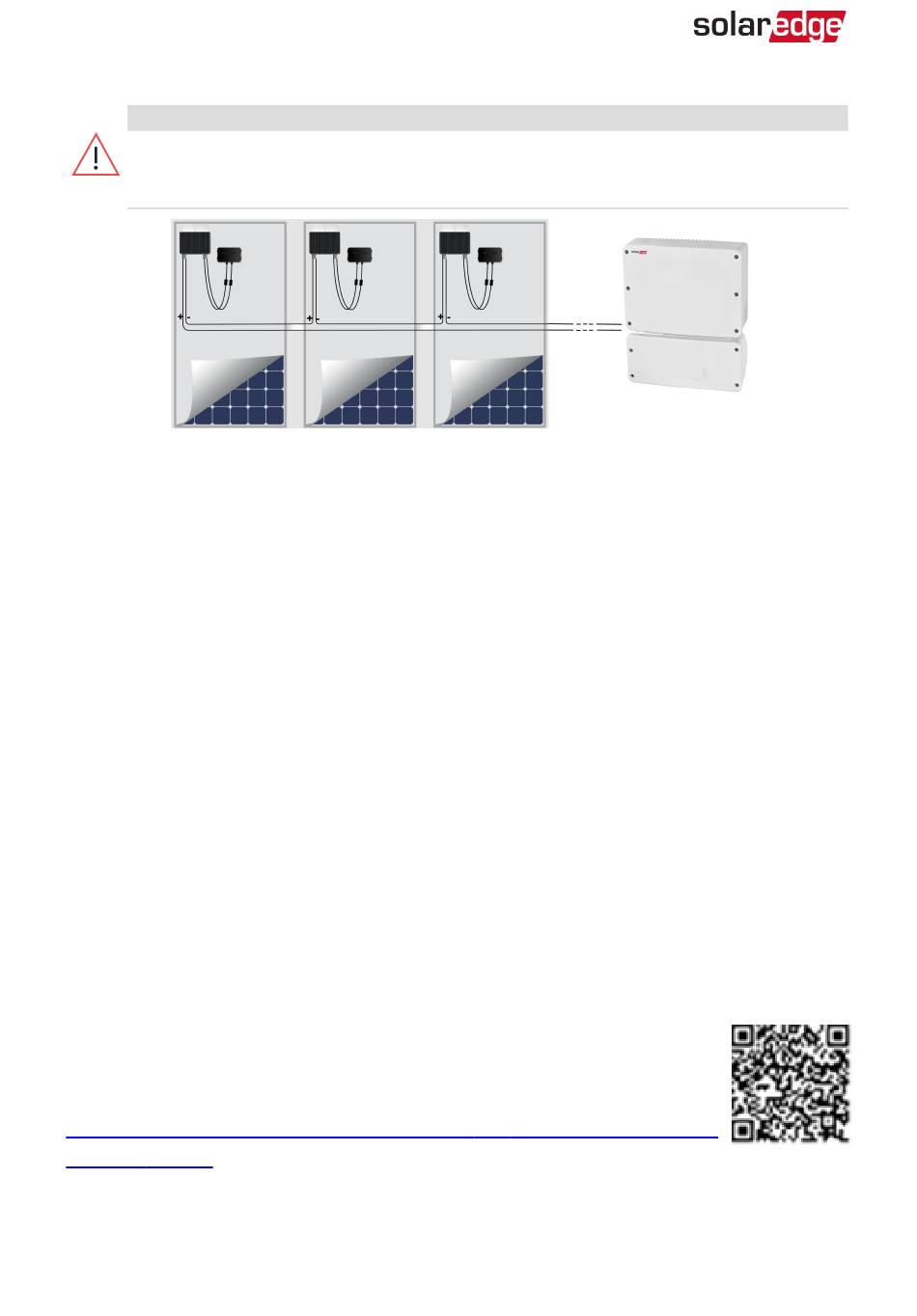

Abbildung 4: In Reihe miteinander verbundene Leistungsoptimierer
3. Wenn Sie die Anlage überwachen möchten, erfassen Sie mithilfe der Monitoring-
Plattform den physischen Standort der einzelnen Leistungsoptimierer, wie in
Erstellen einer logischen und physikalischen Auslegung mithilfe von
Anlageninformationen auf Seite 56 beschrieben.
Schritt 3: Überprüfung des sachgemäßen Anschlusses
der Leistungsoptimierer
Wenn ein Modul an einen Leistungsoptimierer angeschlossen ist, gibt der
Leistungsoptimierer eine sichere Spannung von ca. 1 V aus ( ± 0,1 V). Deshalb muss die
Strang-Spannung dem 1V-fachen der Zahl der Leistungsoptimierer entsprechen, die in
dem Strang in Serie angeschlossen sind. Wenn beispielsweise 10 Leistungsoptimierer in
einem Strang verbunden sind, sollten ca. 10V angezeigt werden.
Stellen Sie sicher, dass die PV-Module während dieses Vorgangs dem Sonnenlicht
ausgesetzt sind. Der Leistungsoptimierer schaltet sich nur dann ein, wenn das PV-
Modul mindestens 2 W liefert.
In SolarEdge-Systemen weichen die Bedeutungen des Kurzschlussstroms I
Leerlaufspannung V
PV-Modulen und dem Wechselrichter von denen in traditionellen Systemen ab.
Weitere Informationen zur Strang-Spannung und dem String-Strom des
SolarEdge-Systems finden Sie unter Technische Hinweise zum SolarEdge-
System - V und I
OC
https://www.solaredge.com/sites/default/files/isc_and_voc_in_solaredge_sytems_
.
technical_note.pdf
Anleitung für Einphasen-Wechselrichter mit integriertem E-Ladecontroller MAN-01-00583-1.1
aufgrund der Einführung der Leistungsoptimierer zwischen den
OC
auf der SolarEdge-Website:
SC
und der
SC
