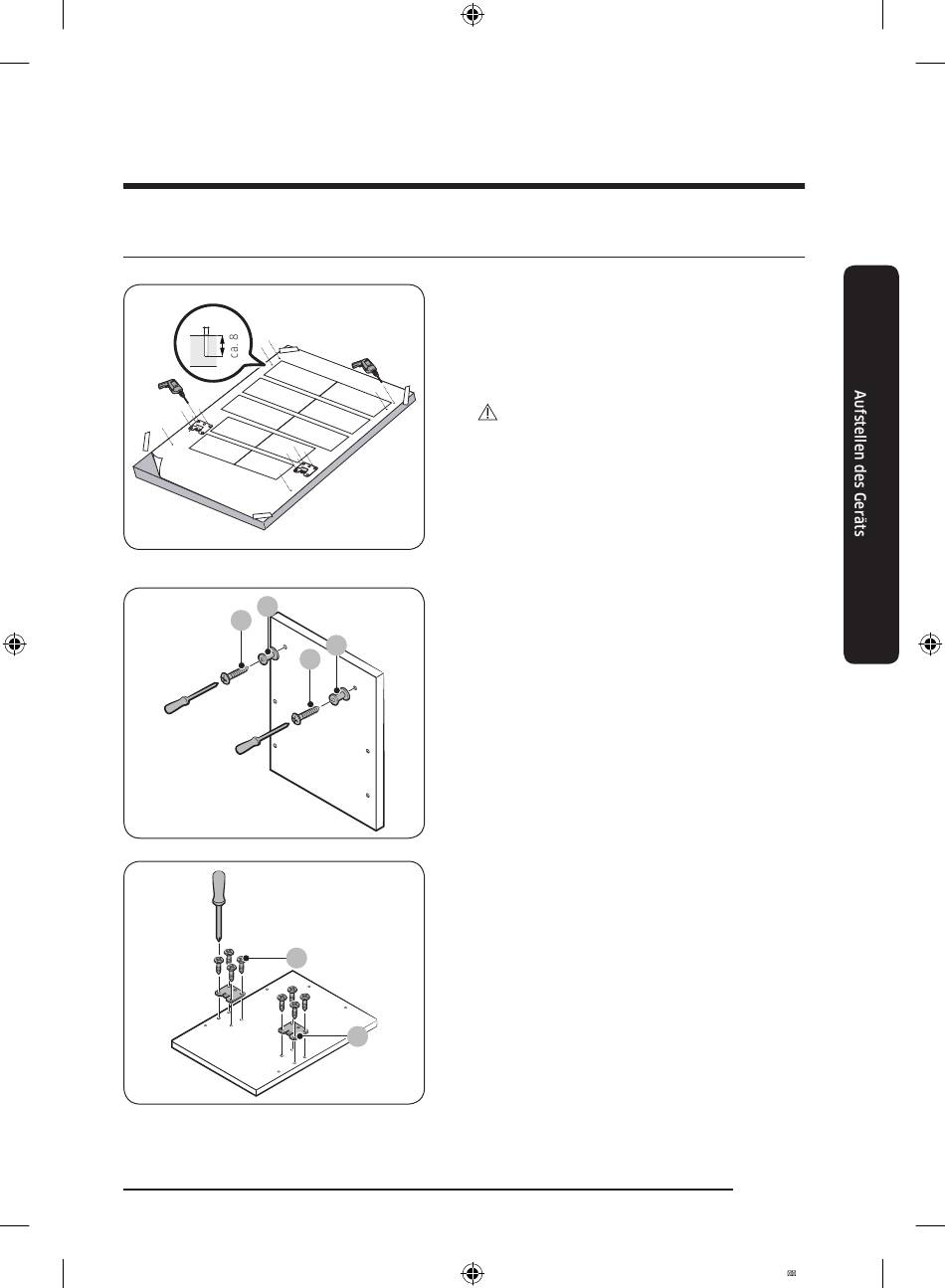

SCHRITT 5 Montieren der Türverkleidung
Ø 2
B
DW4000RM(A5)_IB_DD81-02709D-01_DE.indd 21
A
A
B
D
C
1. Legen Sie die Einbauschablone auf die
Rückseite der Türverkleidung und fixieren
Sie sie vorübergehend mit transparentem
Klebeband. Beachten Sie, dass die
Rückseite der Türverkleidung an der
Spülmaschinentür befestigt wird.
VORSICHT
• Das obere Ende der Türverkleidung muss
am oberen Ende der Einbauschablone
ausgerichtet sein.
• Verwenden Sie eine Türverkleidung mit
einem Gewicht von 2 – 5 kg.
2. Markieren Sie 6 Punkte auf der
Einbauschablone.
3. Entfernen Sie die Einbauschablone und
ziehen Sie die Türverkleidungshalter (A)
mit 2 Schrauben (B, Ø 3,5 X 25) fest (siehe
Abbildung).
4. Ziehen Sie die Türhalterung (C) mit
8 Schrauben (D, Ø 4 X 14) fest (siehe
Abbildung).
