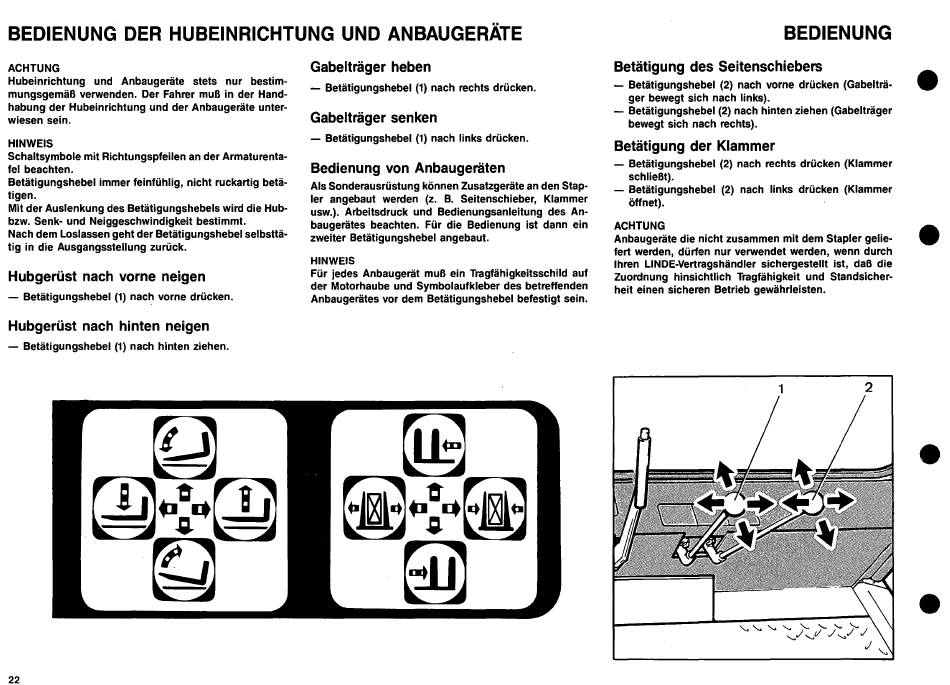

BEDIENUNG DER HUBEINRICHTUNG UND ANBAUGERÄTE
ACHTUNG
Hubeinrichtung und Anbaugeräte stets nur bestim-
mungsgemäß verwenden. Der Fahrer muß in der Hand-
habung der Hubeinrichtung und der Anbaugeräte unter-
wiesen sein.
HINWEIS
Schaltsymbole mit Richtungspfeilen an der Armaturenta-
fel beachten.
Betätigungshebel immer feinfühlig, nicht ruckartig betä-
tigen.
Mit der Auslenkung des Betätigungshebels wird die Hub-
bzw. Senk- und Neiggeschwindigkeit bestimmt.
Nach dem Loslassen geht der Betätigungshebel selbsttä-
tig in die Ausgangsstellung zurück.
Hubgerüst nach vorne neigen
-
Betätigungshebel (1) nach vorne drücken.
Hubgerüst nach hinten neigen
-
Betätigungshebel (1) nach hinten ziehen.
22
Gabelträger heben
-
Betätigungshebel (1) nach rechts drücken.
Gabelträger senken
- Betätigungshebel (1) nach links drücken.
Bedienung von Anbaugeräten
Als Sonderausrüstung können Zusatzgeräte an den Stap-
ler angebaut werden (z. B. Seitenschieber, Klammer
usw.). Arbeitsdruck und Bedienungsanleitung des An-
bau gerätes beachten. Für die Bedienung ist dann ein
zweiter Betätigungshebel angebaut.
HINWEIS
Für jedes Anbaugerät muß ein Tragfähigkeitsschild auf
der Motorhaube und Symbolaufkleber des betreffenden
Anbaugerätes vor dem Betätigungshebel befestigt sein.
BEDIENUNG
Betätigung des Seitenschiebers
-
Betätigungshebel (2) nach vorne drücken (Gabelträ-
ger bewegt sich nach links).
- Betätigungshebel (2) nach hinten ziehen (Gabelträger
bewegt sich nach rechts).
Betätigung der Klammer
- Betätigungshebel (2) nach rechts drücken (Klammer
schließt).
- Betätigungshebel (2) nach links drücken (Klammer
öffnet).
ACHTUNG
Anbaugeräte die nicht zusammen mit dem Stapler gelie-
fert werden, dürfen nur verwendet werden, wenn durch
Ihren LINDE-Vertragshändler sichergestellt ist, daß die
Zuordnung hinsichtlich Tragfähigkeit und Standsicher-
heit einen sicheren Betrieb gewährleisten.
1
2
