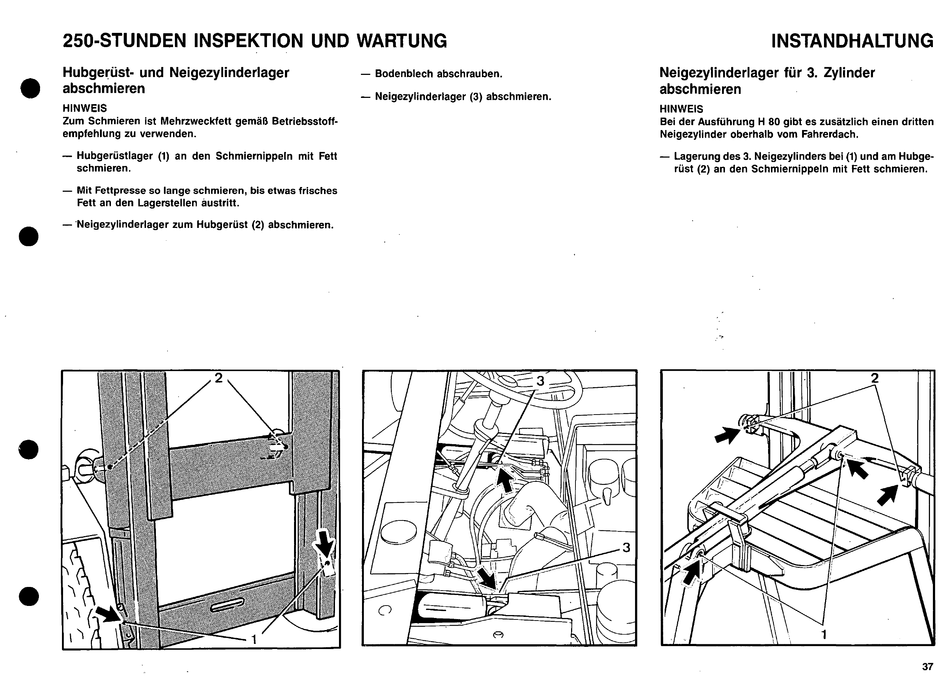

250-STUNDEN INSPEKTION UND WARTUNG
Hubge~üst-
und Neigezylinderlager
abschmieren
HINWEIS
Zum Schmieren ist Mehrzweckfett gemäß Betriebsstoff-
empfehlung zu verwenden.
- Hubgerüstlager (1) an den Schmiernippeln mit Fett
schmieren.
- Mit Fettpresse so lange schmieren, bis etwas frisches
Fett an den Lagerstellen austritt.
- 'Neigezylinderlager zum Hubgerüst (2) abschmieren.
- Bodenblech abschrauben.
- Neigezylinderlager (3) abschmieren.
INSTANDHALTUNG
Neigezylinderlager für 3. Zylinder
abschmieren
HINWEIS
Bei der Ausführung H 80 gibt es zusätzlich einen dritten
Neigezylinder oberhalb vom Fahrerdach.
- Lagerung des 3. Neigezylinders bei (1) und am Hubge-
rüst (2) an den Schmiernippeln mit Fett schmieren.
,"
2
37
