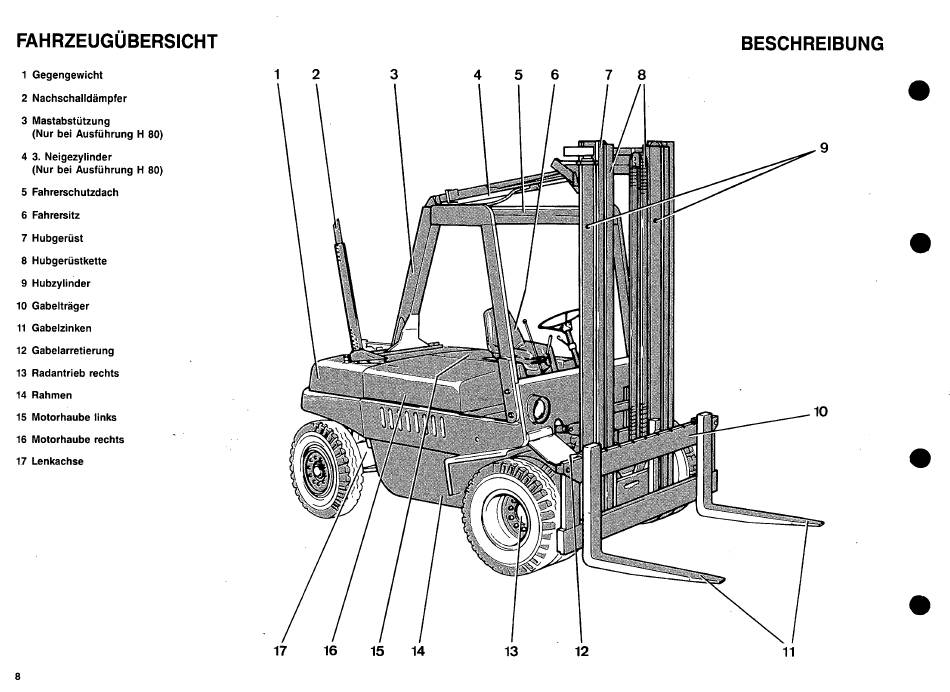

FAHRZEUGÜBERSICHT
1 Gegengewicht
2 Nachschalldämpfer
3 Mastabstützung
(Nur bei Ausführung H 80)
4 3. Neigezylinder
(Nur bei Ausführung H 80)
5 Fahrerschutzdach
6 Fahrersitz
7 Hubgerüst
8 Hubgerüstkette
9 Hubzylinder
10 Gabelträger
11 Gabelzinken
12 Gabelarretierung
13 Radantrieb rechts
14 Rahmen
15 Motorhaube links
16 Motorhaube rechts
17 Lenkachse
8
1 2
17
BESCHREIBUNG
3 4 5 6 7 8
9
16
15 14
13
12
11
