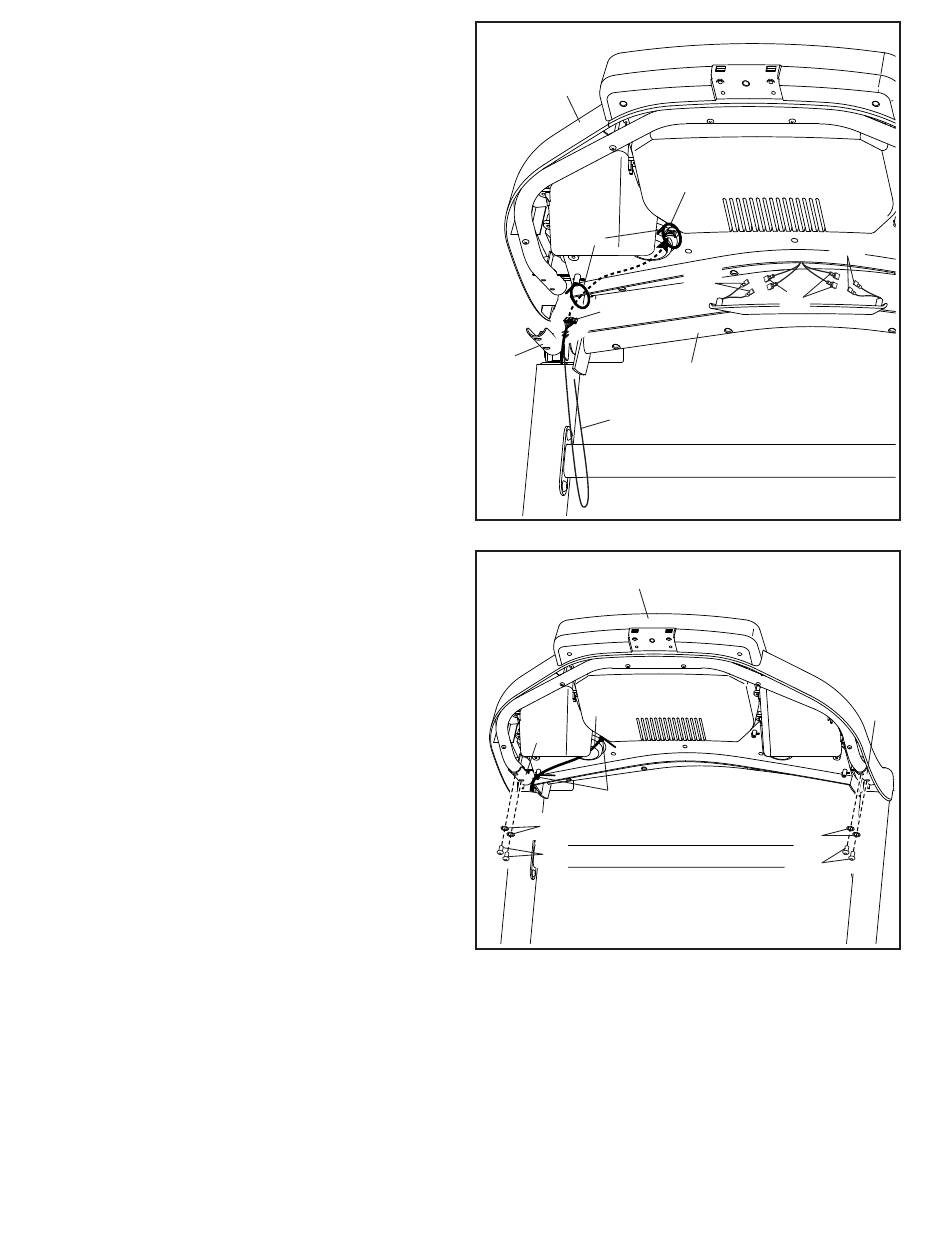

11. Mit der Hilfe einer zweiten Person halten Sie die
Computereinheit (G) an die Haltestangen (72).
Verbinden Sie die Erdungskabel (H) der
Computereinheit (G) mit den Computer-
Erdungskabeln (76) der Pulsquerstange (75).
Als Nächstes führen Sie das Pfostenkabel (80)
durch die zwei gezeigten Bandschlaufen (I).
Siehe Nebenbild. Verbinden Sie das Pfos-
tenkabel (80) mit dem Computerkabel (J). Die
Steckverbinder sollen ohne Schwierigkeit
ineinander passen und einschnappen. Falls
nicht, drehen Sie einen Steckverbinder um und
versuchen es noch einmal. FALLS SIE DIE
STECKVERBINDER NICHT RICHTIG VER-
BINDEN, KANN DER TRAININGSCOMPUTER
BESCHÄDIGT WERDEN, WENN SIE DEN
STROM EINSCHALTEN. Anschließend entfer-
nen Sie den Kabelbinder (A) vom Pfostenkabel.
12. Setzen Sie die Computereinheit (G) auf die
Haltestangen (72) auf. Achten Sie darauf, dass
keine Kabel eingeklemmt werden.
Schieben Sie die Überlänge des Pfostenkabels
(80) in die Computereinheit (G). Dann ziehen
Sie die zwei Bänder (I) um das Pfostenkabel fest
und schneiden die Enden der Bänder ab.
Befestigen Sie die Computereinheit (G) mit
den vier 5/16" x 3/4" Schrauben (13), die Sie in
Schritt 9 entfernt haben, und vier 5/16" Zahn-
scheiben (7). Ziehen Sie die Schrauben noch
nicht fest.
11
G
I
80
72
A
12
G
80
72
I
7
13
12
J
76
76
H
75
7
13
72
