GENERALITÀ

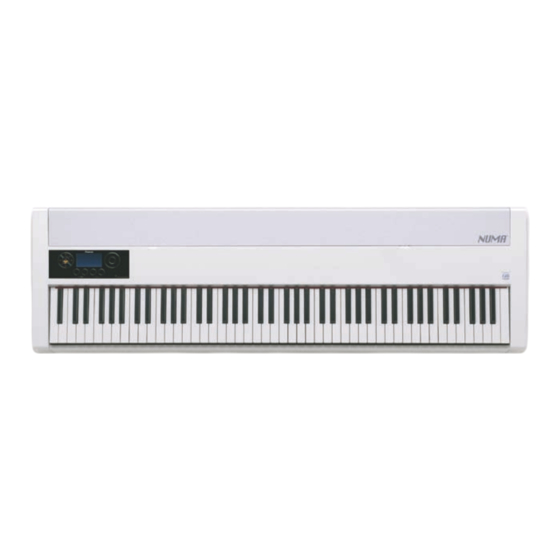

"NUMA" è una tastiera Master che permette la gestione di Strumenti Musicali ed Accessori Midi ed USB-Midi.
"NUMA" utilizza la Keyboard 88 tasti Fatar TP400.
Ha a disposizione le seguenti prese:
1 Midi-Out;
1 USB in modalità USB-Midi e USB Virtual COM;
1 Pitch Wheel;
2 Jacks Pedals in modalità continous, open switch e closed switch.
Il Sistema Operativo può essere aggiornato da PC attraverso la comunicazione seriale USB Virtual COM utilizzando
l'applicativo software Hyperterminal in dotazione su Windows. La comunicazione seriale USB Virtual COM può consentire
anche una interazione bidirezionale con Applicazioni Windows su PC.
L'interazione con l'utente avviene tramite un LCD grafico 128x64 bianco su sfondo blu, 4 tasti capacitivi associati nella
maggior parte delle funzionalità alle 4 "Zones" (Zone1, Zone2,Zone3, Zone4), 4 frecce capacitive Arrow Left, Arrow
Right, Arrow Up e Arrow Down adibite alla navigazione e una Dial capacitiva per selezionare Patches e Parametri con
regolazione automatica della velocità da parte del software.
I 4 tasti "Zones" corrispondono alle 4 Zones in cui è organizzata "NUMA", ad ognuna di esse corrisponde un canale midi e
tutti i parametri fondamentali del canale stesso.
"NUMA" funziona in 3 modi fondamentali:
•
Play Mode
in cui l'utente seleziona attraverso la Dial le sue patches pre-programmate e può fare velocemente
importanti aggiustamenti come l'abilitazione delle Zones, programchange, volume e transpose;
•
Edit Mode
in cui l'utente può accedere e modificare tutti i parametri della patch e le impostazioni generali dello
strumento (system page) ;
•
You Play
(Auto-apprendimento) in cui l'utente può realizzare Curve Dinamiche personalizzate suonando direttamente
sulla keyboard.
É possibile passare da Play Mode ad Edit Mode e viceversa premendo contemporaneamente i due tasti freccia Left e freccia
Right. Si può accedere alla modalità You Play premendo contemporaneamente i tasti Zone1 e Zone2.
m a n u a l e
d i
i s t r u z i o n i
1
