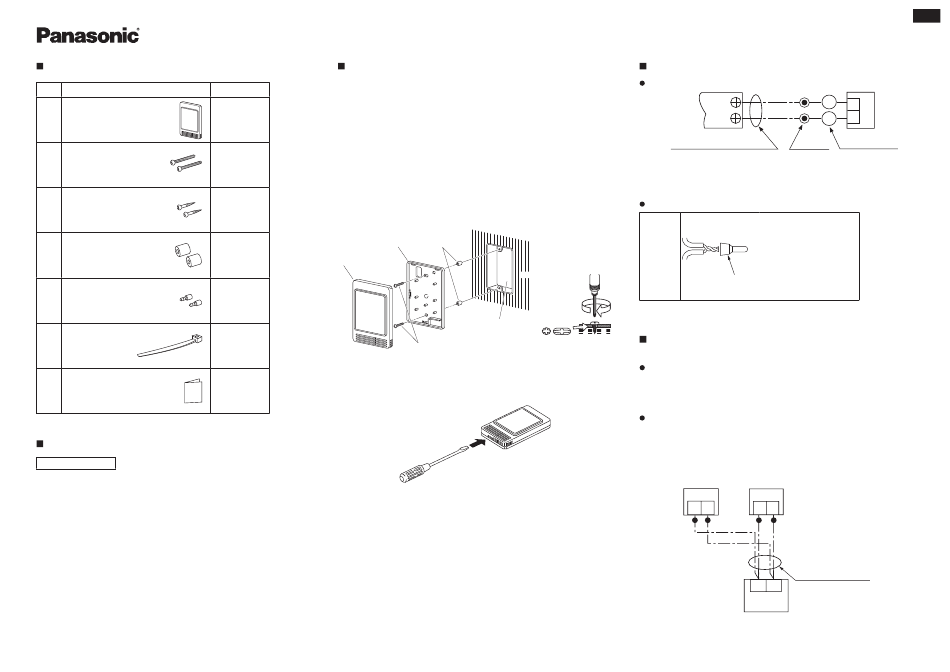

INSTRUÇÕES DE INSTALAÇÃO (CZ-CSRC2)
Peças fornecidas com o sensor remoto
N° Peças fornecidas
Sensor remoto
1
(com fi o de 200 mm)
Parafusos de máquina
2
M4 × 25
3 Parafusos para madeira
4 Espaçadores
5 Uniões de fi os
6 Braçadeira
7 Manual de instalação
Orientações para a instalação do sensor remoto
Local de instalação
• Monte o sensor remoto numa altura de 1 a 1,5 metros acima do chão, onde ele pos-
sa detectar a temperatura média da sala.
• Não monte o sensor remoto num lugar exposto à luz directa do sol, nem num lugar
exposto ao ar exterior, tal como perto de uma janela.
• Não monte o sensor remoto detrás de um objecto, de forma que fi que separado da
circulação de ar da sala.
• Monte o sensor remoto dentro da sala onde o ar condicionado será aplicado.
• O sensor remoto deve ser montado numa parede ou outra superfície verticalmente.
Como instalar o sensor remoto
< NOTA 1> Não torça os fi os do sensor remoto com os fi os de alimentação nem os
Quant. disponha no mesmo conduto de metal, pois isso pode causar um mau
funcionamento.
< NOTA 2> Instale o sensor remoto afastado de fontes de ruído eléctrico.
1
< NOTA 3 > Instale um fi ltro de ruído ou tome outras medidas apropriadas se algum
ruído eléctrico estiver a afectar o circuito de fornecimento de energia da
unidade.
• Utilize uma caixa de junção eléctrica (fornecida localmente) (Veja a Fig. 1) para a
montagem paralela do sensor remoto.
2
Quando montar a tampa posterior na caixa de junção eléctrica, aperte fi rmemente os
parafusos até que as suas cabeças entrem em contacto com a tampa posterior. Caso
contrário, a cabeça de um parafuso solto pode danifi car o PCB localizado na parte
posterior da tampa superior durante a montagem da tampa superior. Mas não aperte
2
excessivamente os parafusos. Um aperto excessivo pode deformar a tampa posterior
e provocar a avaria da unidade.
Tampa secundária
(tampa posterior)
2
Sensor remoto
2
1
Parafusos de máquina
M4 × 25 (2)
1. Insira uma chave de fendas ou um instrumento similar na ranhura no lado inferior
1
do corpo do sensor remoto para despregar a tampa posterior. (Veja a Fig. 2)
2. Utilize os 2 parafusos de máquina M4 para fi xar a tampa posterior do sensor
remoto. Antes da montagem, abra os cortes na tampa posterior correspondentes
aos orifícios na caixa de junção eléctrica utilizando uma chave de fendas ou outro
instrumento similar. Utilize os espaçadores e tome cuidado para não apertar os
parafusos excessivamente. Se a tampa posterior não se assentar bem, corte os
espaçadores para uma espessura adequada.
3. Ligue os cabos de 2 núcleos fornecidos localmente aos cabos do sensor remoto.
(Consulte "Como ligar os fi os do sensor remoto".)
Quando ligar os cabos de 2 núcleos ao bloco de terminais, verifi que os nú-
meros dos terminais na unidade interior para assegurar que os fi os sejam
ligados correctamente. (Veja a Fig. 3)
(Sensor remoto sofrerá danos se uma corrente alterna de 220 / 240 V for aplicada.)
4. Ajuste o sensor remoto nas linguetas da tampa posterior e monte-o.
Espaçador
Parede
Caixa de junção
eléctrica para uma
caixa (sem cobertura)
(Fig. 1)
(Fig. 2)
Como ligar os fi os do sensor remoto
Diagrama de ligações
Bloco de terminais
1
para a cablagem
do telecomando
2
da unidade interior
Cablagem para o sensor remoto
Junção de
(fornecida localmente)
cablagem
*1: 0,5 mm a 1,25 mm dos fi os são utilizados como condutores.
2 2
A cablagem do controlo remoto pode ser aumentada até um comprimento máximo
de 500 m.
Como ligar os condutores
2 uniões 1. Desnude 14 mm do revesti-
Condutor desde a
brancas de mento do cabo.
unidade interior
fi os forne-
2. Torça os 2 fi os juntos e
cidas
comprima-os juntos com a
união de fi os.
Condutor
3. Quando utilizar uma fer-
desde o sen-
ramenta de compressão,
União
sor remoto
solde os fi os juntos e cubra
de fi os
a união com fi ta isolante.
Informação importante quando utilizar junto com o inter-
ruptor de telecomando
Método de instalação
1. Confi gure o interruptor do telecomando como o telecomando principal.
< NOTA > Não confi gure o sensor da temperatura ambiente no interruptor do tele-
comando como o sensor do telecomando.
Diagrama da instalação eléctrica básica
< NOTA > Ao ligar os fi os, tome cuidado para não fazer nenhuma ligação errada.
(Uma ligação errada danifi cará a unidade.)
• Instalação eléctrica ao controlar uma única unidade interior com o sensor remoto e
interruptor do telecomando:
Interruptor do teleco-
Sensor remoto
mando (principal)
(Opção)
1 2 1 2
Cablagem do telecomando
Bloco de terminais
1 2
(fornecimento de campo)
de 2 pinos para a
cablagem do teleco-
Unidade
mando
interior
PT
WHT
1
Sensor
remoto
2
BLK
Cablagem desde o
sensor remoto
(Fig. 3)
(Fig. 4)
(Fig. 5)
