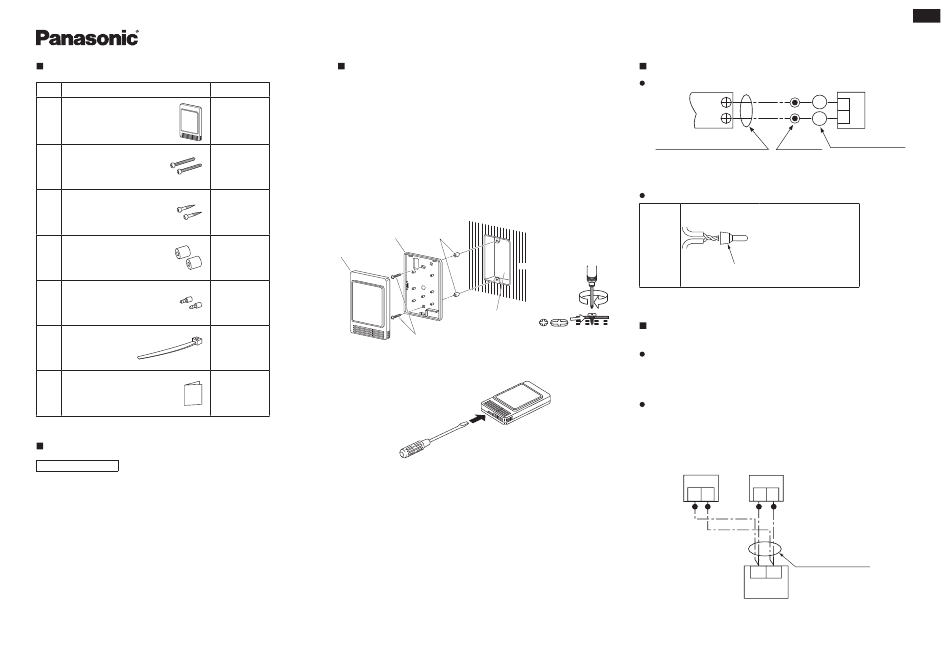

INSTRUCTIONS D'INSTALLATION (CZ-CSRC2)
Pièces fournies avec le capteur de télécommande
No.
Pièces fournies
Capteur de télécommande
1
(fourni avec fi l 200 mm)
Vis à métaux
2
M4 × 25
3
Vis à bois
4
Entretoises
5
Connecteurs
6
Bride
7
Manuel d'installation
Conseils d'installation de capteur de télécommande
Endroit d'installation
• Fixer le capteur de télécommande à une hauteur de 1 à 1,5 mètres au-dessus du
sol, où il peut capter la température moyenne de la pièce.
• Ne pas fi xer le capteur de télécommande à un endroit exposé au rayons directs du
soleil ou à un endroit exposé à l'air extérieur comme près d'une fenêtre.
• Ne pas fi xer le capteur de télécommande derrière un objet où il serait séparé de la
circulation d'air de la pièce.
• Fixer le capteur de télécommande dans la pièce qui est climatisée.
• Le capteur de télécommande doit être fi xé verticalement à un mur ou autre surface.
Comment installer le capteur de télécommande
< NOTE 1 > Ne pas torsader le câble de capteur de télécommande avec le câble
Qté
d'alimentation ni le poser dans le même conduit métallique; ceci pourrait
entraîner un mauvais fonctionnement.
< NOTE 2 > Installer le capteur de télécommande à distance de sources de parasi-
tes électriques.
1
< NOTE 3 > Installer un fi ltre antiparasite ou prendre d'autres mesures appropriées
si des parasites électriques affectent le circuit d'alimentation de l'unité.
• Utiliser une boîte de dérivation électrique (fourniture sur site) (Voir Fig. 1) pour en-
castrer le capteur de télécommande.
2
Lors de la fi xation de la boîte arrière sur la boîte de dérivation électrique, serrer so-
lidement les vis jusqu'à ce que leurs têtes entrent en contact avec la boîte arrière.
Autrement, une tête de vis lâche peut endommager la PCI sur le dos du capot lors du
montage du capot. Toutefois, veiller à ne pas trop serrer les vis, sous peine de défor-
2
mer la boîte arrière et de provoquer la chute de l'unité.
Sous-boîte
(boîte arrière)
Capteur de
télécommande
2
2
Vis à métaux
1
M4 × 25 (2)
1. Insérer un tournevis ou autre dans la rainure du bas du corps du capteur de télé-
commande pour faire levier et dégager la boîte arrière. (Voir Fig. 2)
1
2. Utiliser les 2 vis à métaux M4 fournies pour fi xer la boîte arrière du capteur de télé-
commande. Avant la fi xation, utiliser un tournevis ou autre pour dégager les décou-
pes de la boîte arrière qui correspondent aux trous de la boîte de dérivation électri-
que. Utiliser les entretoises, et faire attention à ne pas trop serrer les vis. Si la boîte
arrière n'est pas bien assise, couper les entretoises à une épaisseur appropriée.
3. Connecter 2 conducteurs à se procurer sur site aux conducteurs venant du capteur
de télécommande. (Voir "Comment câbler le capteur de télécommande".)
Lors de la connexion des 2 conducteurs à se procurer sur site au bornier,
vérifi er les numéros de borne de l'unité intérieure pour veiller à ce que les fi ls
soient correctement connectés. (Voir Fig. 3)
(Le capteur de télécommande sera endommagé si une tension de 220 / 240 V
CA lui est appliquée.)
4. Ajuster le capteur de télécommande sur les languettes de la boîte arrière et le fi xer.
Entretoise
Mur
Boîte de dérivation
électrique pour
une boîte (pas de
couvercle)
(Fig. 1)
(Fig. 2)
Comment câbler le capteur de télécommande
Schéma de connexion
Bornier pour le
1
WHT
câblage de la
télécommande
2
de l'unité
BLK
intérieure
Câblage capteur de télécommande
(fourniture sur site)
Ligature de fi ls
*1: Des fi ls de 0,5 mm
à 1,25 mm
sont utilisés pour les conducteurs.
2
2
Le câblage de la télécommande peut être allongé à un maximum de 500 m.
Comment connecter les conducteurs
2 connec-
1. Enlever l'isolant du conduc-
Conducteur venant
teurs
teur sur 14 mm.
de l'unité intérieure
fournis
2. Torsader les 2 fi ls et les
sertir avec le connecteur.
3. Si on n'utilise pas de pince
Conducteur
à sertir, souder les fi ls puis
venant du
Connec-
couvrir le raccord avec du
capteur de té-
teur
ruban isolant.
lécommande
Information importante pour l'utilisation avec le commu-
tateur de télécommande
Méthode d'installation
1. Régler le commutateur de télécommande comme télécommande principale.
< NOTE >
Ne pas régler le capteur de température ambiante du commutateur de
télécommande comme capteur de télécommande.
Schéma de câblage de base
< NOTE >
Lors de la connexion des fi ls, faire attention à ne pas câbler incorrecte-
ment. (Un câblage incorrect endommagera l'unité.)
• Câblage pour la commande d'une seule unité intérieure avec le capteur de télécom-
mande et le commutateur de télécommande:
Commutateur de télé-
Capteur de télécommande
commande (principale)
(Option)
1 2
1
2
Câblage de télécommande
Bornier à 2 broches
1 2
(fourniture sur site)
pour câblage de
télécommande
Unité
intérieure
FR
1
Capteur de
2
télécommande
Câblage venant du
capteur de télécommande
(Fig. 3)
(Fig. 4)
(Fig. 5)
85464369342010-2
Printed in Japan
