Installation

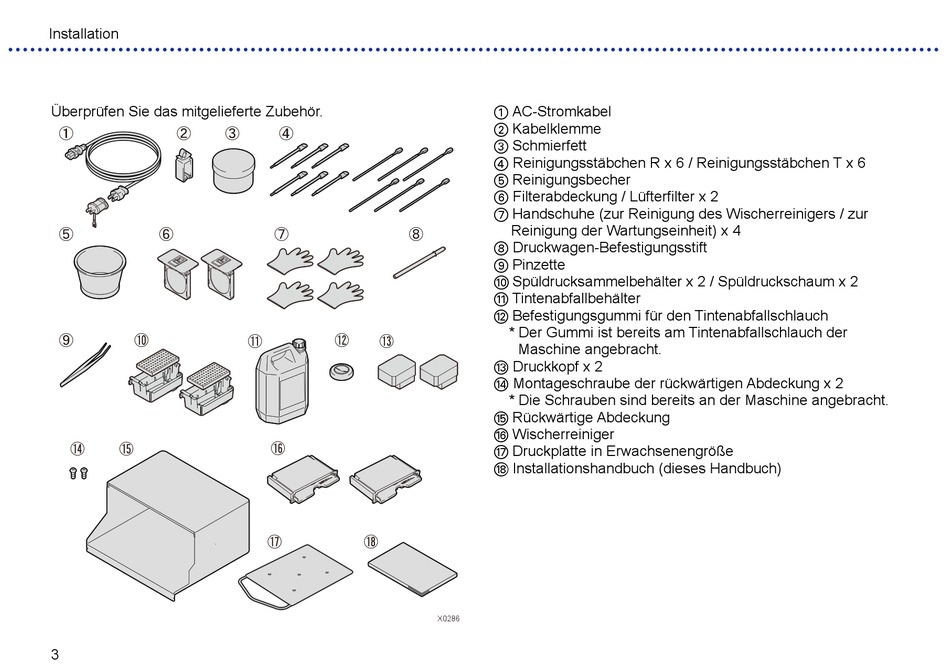

Überprüfen Sie das mitgelieferte Zubehör.
① ② ③
⑤ ⑥
⑨ ⑩
⑭ ⑮
3
④
⑦ ⑧
⑫
⑪ ⑬
⑯
⑰ ⑱
a AC-Stromkabel
s Kabelklemme
d Schmierfett
f Reinigungsstäbchen R x 6 / Reinigungsstäbchen T x 6
g Reinigungsbecher
h Filterabdeckung / Lüfterfilter x 2
j Handschuhe (zur Reinigung des Wischerreinigers / zur
Reinigung der Wartungseinheit) x 4
k Druckwagen-Befestigungsstift
l Pinzette
; Spüldrucksammelbehälter x 2 / Spüldruckschaum x 2
A Tintenabfallbehälter
S Befestigungsgummi für den Tintenabfallschlauch
* Der Gummi ist bereits am Tintenabfallschlauch der
Maschine angebracht.
D Druckkopf x 2
F Montageschraube der rückwärtigen Abdeckung x 2
* Die Schrauben sind bereits an der Maschine angebracht.
G Rückwärtige Abdeckung
H Wischerreiniger
J Druckplatte in Erwachsenengröße
K Installationshandbuch (dieses Handbuch)
