VII. REGLAGE DE LA MACHINE

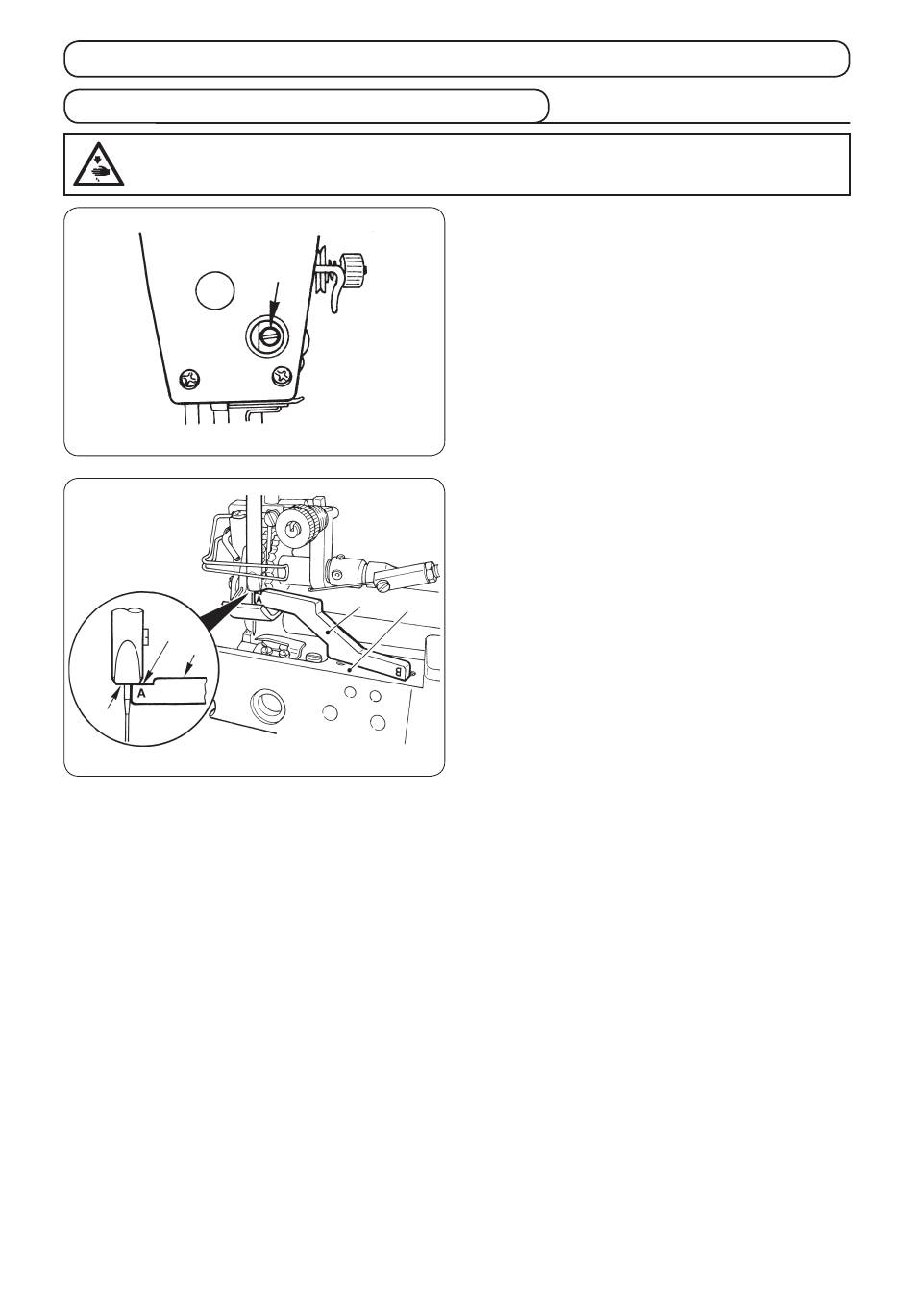

1. Reglage de la hauteur de la barre a aiguille

AVERTISSEMENT :
Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre la machine
hors tension et s'assurer que le moteur est complètement arrêté avant de commencer l'opération ci-dessous.
A
❷
❹
❶
❷
❸
– 26 –
1) Tourner le volant pour amener la barre à aiguille au point
le plus bas de sa course, puis desserrer la vis de fixation
❶ de la bride de barre à aiguille.
2) Poser le calibre de hauteur de barre à aiguille ❷ fourni
comme accessoire sur le plan de montage ❸ de la
plaque à aiguille comme il est indiqué sur la figure, mettre
l'extrémité inférieure ❹ de la barre à aiguille en contact
avec le plan A (partie A du repère) du calibre et serrer
la vis de fixation ❶ dans la bride de barre à aiguille.
