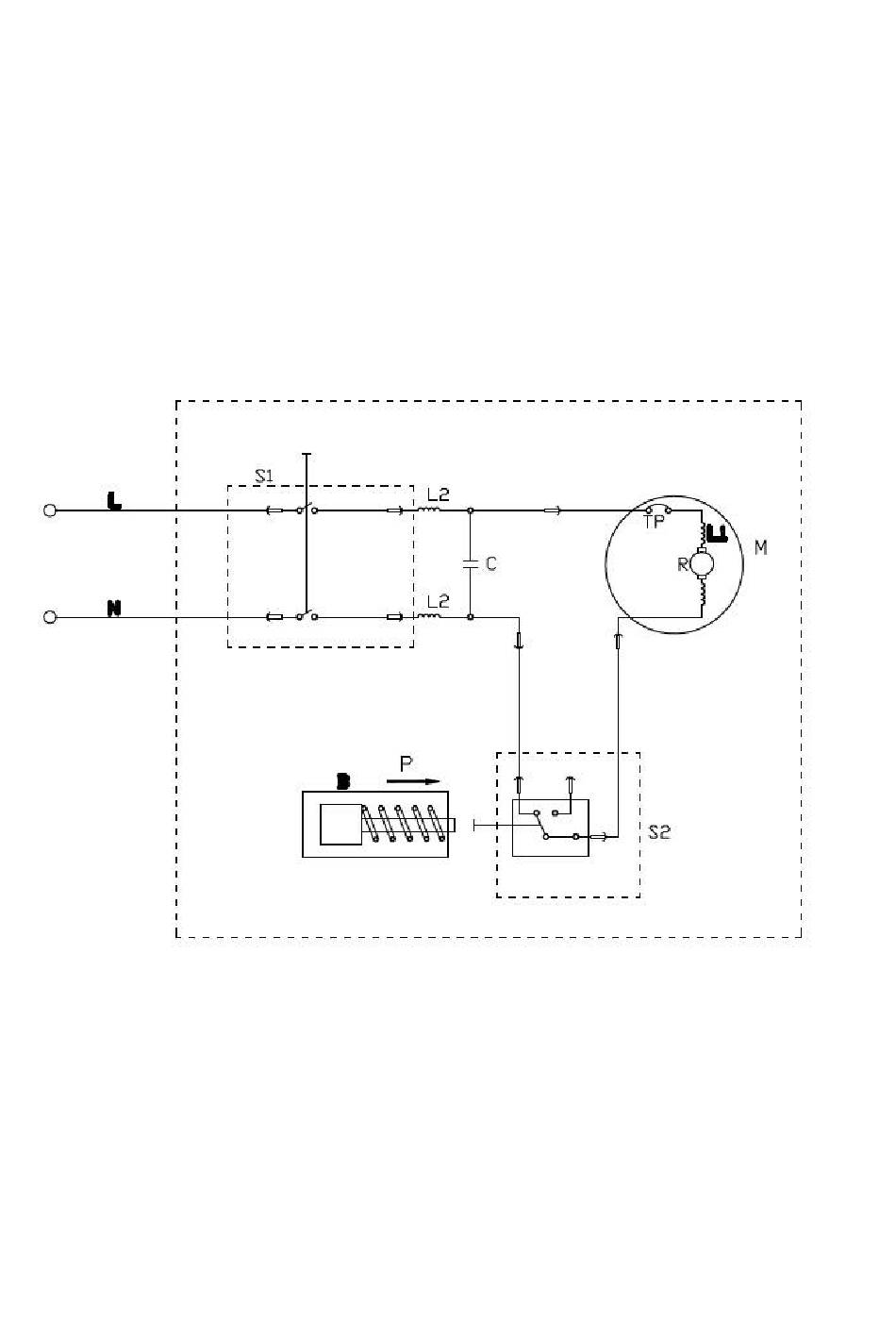

10. Schéma zapojení

REPW 100/120/150 SET

S1: Hlavní spínač

S2: Tlakový spínač

C: Kondenzátor

TP: Tepelná pojistka

M: Motor

L1: Vinutí

L2: Nulový vodič (pokud je obsažen)

B: Bypass ventil

R: Rotor

P: Tlak
