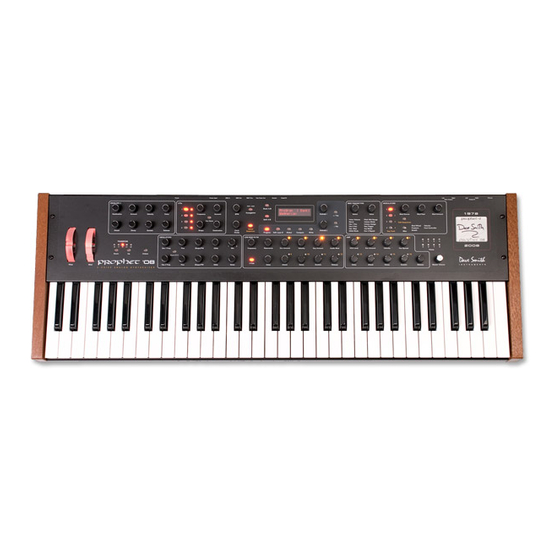

Dave Smith Instruments Prophet '08 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dave Smith Instruments Anleitungen
  4. Musikinstrumente
  5. Prophet '08
  6. Bedienungsanleitung
Dave Smith Instruments Prophet '08 Bedienungsanleitung

Dave Smith Instruments Prophet '08 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Prophet '08
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dave Smith Instruments Prophet '08

Inhaltszusammenfassung für Dave Smith Instruments Prophet '08

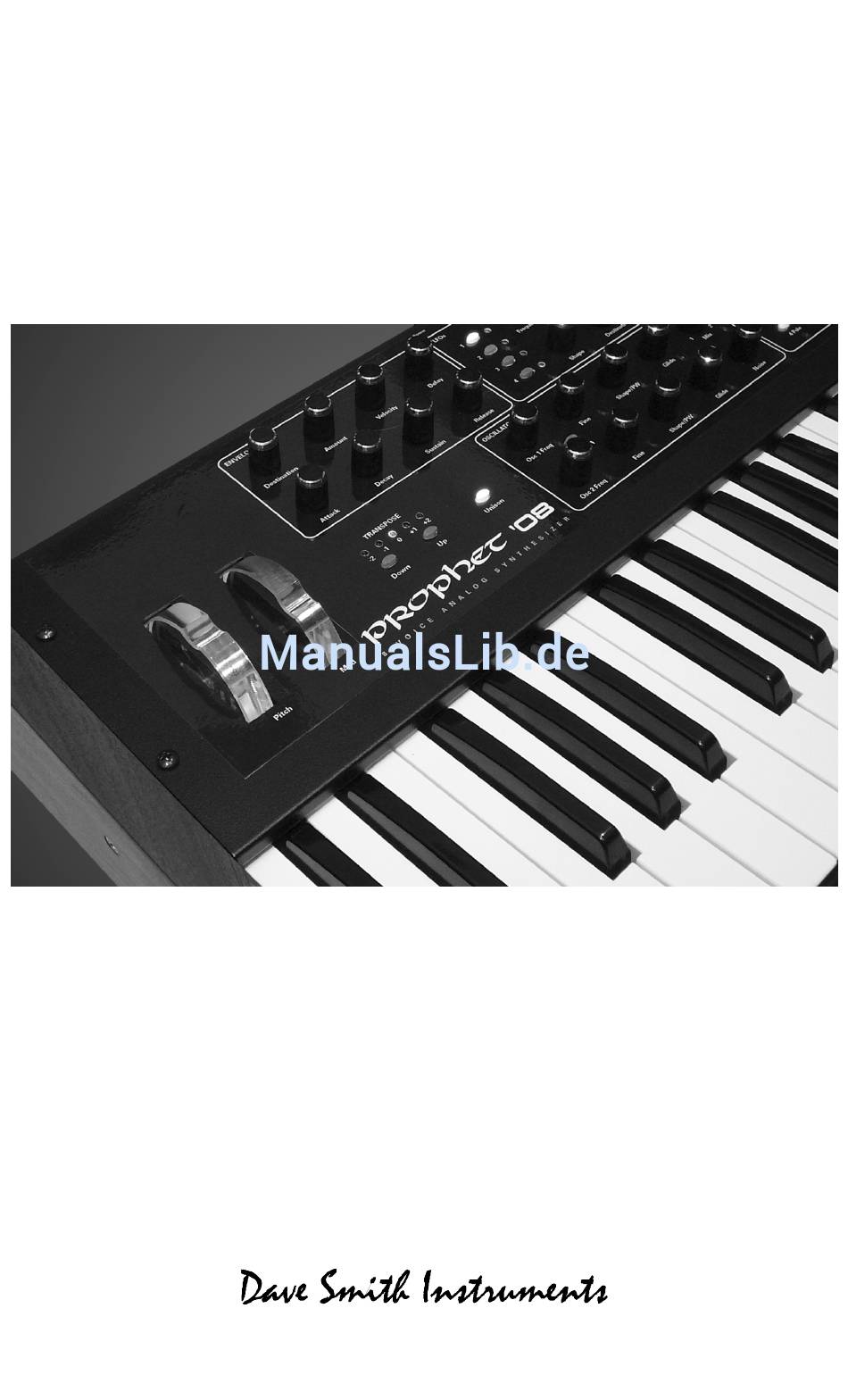

  • Seite 1 Prophet '08 Bedienungsanleitung...
  • Seite 3 Prophet '08 Bedienungsanleitung Version 1.0 August 2007 Dave Smith Instruments 1590 Sylvaner Avenue St. Helena, CA 94574 USA © 2007 Dave Smith Instruments www.DaveSmithInstruments.com...
  • Seite 4 T ested T o C omply With F C C Standar ds F O R O F F IC E U SE This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Schnellstart....................6 Anschlüsse....................8 Grundlagen....................10 Globale Parameter...................12 Programm Parameter................17 Oszillatoren..................17 Noise....................18 Lowpass Filter..................18 Amplifier....................19 Envelope 3...................20 LFOs.....................21 Modulatoren..................22 Verschiedene (Miscellaneous) Parameter...........23 Keyboard Modi..................27 Gated Sequencer..................29 Arpeggiator....................33 Poly Chain....................35 Modulationsziele..................36 Modulationsquellen..................38 MIDI Implementation................39 MIDI Messages..................40 NRPN Messages..................42 Global Parameter Data................43 Program Parameter Data..............44 Sysex Messages..................51 Packed Data Format................54 Versteckte Funktionen................55...

  • Seite 6: Schnellstart

    Schnellstart Danke dass Sie sich für den Prophet '08 entschieden haben! Experimentieren Sie mit den Klängen, drehen Sie an den Knöpfen und haben Sie Spaß! Registrierung Bitte gehen Sie auf www.davesmithinstruments.com und registrieren Ihren Synthesizer. Wenn Sie das Gerät direkt von uns erworben haben ist eine Registrierung überflüssig da wir schon über die notwendigen Angaben verfügen.

  • Seite 7: Zusammenfassung

    play im Global-Modus zwei Parameter gleichzeitig anzeigt. Der PARAM 1- Regler editiert den Parameter in der oberen Displayzeile, PARAM 2 den Wert der unteren Zeile. Mittels der +/- Taster bewegt man sich zwischen den ver- schiedenen Menueseiten. Zusammenfassung Sie sollten nun mit den grundlegenden Funktionen vertraut sein. Lesen Sie weiter um detailliertere Informationen zu erhalten oder schlagen Sie einfach spezifische Parameter anhand des Inhaltsverzeichnisses nach.

  • Seite 8: Anschlüsse

    Poly Chain Out – Dieser spezielle MIDI-Ausgang erlaubt den Anschluss eines zweiten Prophet '08 zur Verdopplung der Stimmenzahl. Details finden Sie im Kapitel Poly Chain auf Seite 35. Wenn Poly Chain ausgeschaltet ist, dient dieser Anschluss als zusätzlicher zweiter MIDI-Out.
  • Seite 9 liche Audiokabel mit Output B verbunden, wird Layer B vom Main Output abgetrennt und zu Output B geleitet. Dies ermöglicht z.B. die separate Bearbeitung beider Layer über ein Mischpult. Headphones – 1/4 Zoll Stereo-Kopfhörerbuchse.

  • Seite 10: Grundlagen

    Grundlagen Nach dem Einschalten befindet sich das Gerät im Programm-Modus. Der -Taster leuchtet und das Display zeigt folgende Seite an: ROGRAM Programxxx Bankx xxxxxxxxxxxxxxxx Die obere Zeile des 16-stelligen Displays zeigt Programm- (1…128) und Bank- (1…2) Nummer des ausgewählten Sounds, in der unteren Zeile wird der Name des Soundprogramms angezeigt.

  • Seite 11: Speichern Eines Programms

    Speichern eines Programms Um ein Programm zu speichern drücken Sie den W Taster. Es erscheint fol- RITE gende Anzeige: Write? P:xxx B:x Hit: Yes or No Drücken Sie den +/Y Taster um das bearbeitete Programm zu speichern oder den -/N (oder ein weiteres mal W ) um die Speicherung abzubrechen.

  • Seite 12: Globale Parameter

    Poly Chain: Off, Out, In – Mit Hilfe dieser Funktion ist es möglich, zwei Prophet '08 zur Verdopplung der Polyphonie zu verketten. Sie bewirkt eine intelligente Verteilung der gespielten Noten auf die verkoppelten Geräte und leitet die entsprechenden Daten an die Poly Chain MIDI Out-Buchse weiter.
  • Seite 13 MIDI Parameter Send: NRPN, CC, Off – Von den Reglern und Tastern des Prophet '08-Frontpanels generierte Daten werden über MIDI entweder als Non- Registered Parameter Number (NRPN) oder als Continuous Controller (CC) ausgegeben. Die Übertragung kann auch ausgeschaltet werden. Siehe MIDI Implementation ab Seite 39.
  • Seite 14 MIDI Program: Off, On – In On-Stellung verarbeit das Gerät eingehende MIDI Program Change-Befehle und gibt intern generierte an den MIDI Out-Anschluss aus. MIDI Pressure: Off, On – In On-Stellung verarbeitet das Gerät eingehende MIDI Pressure (Aftertouch)-Daten und gibt die von der Tastatur erzeugten Aftertouch- Daten über MIDI aus.
  • Seite 15 Page 8: Velocity Curve: Pressure Curve: Velocity Curve: 1…4 – Wählt eine der vier Velocity-Kurven für die Tastatur und ermöglicht es, die Anschlagsempfindlichkeit auf Ihren Spielstil einzustellen. Pressure Curve: 1…4 – Wählt eine der vier Pressure-Kurven der Tastatur. Page 9: LCD Contrast: LCD Contrast: 1…100 –...
  • Seite 16 Soundprogramme im SysEx-Format auf einem Computer zu speichern und zu archivieren, oder Sounds an einen zweiten direkt über MIDI verbundenen Prophet '08 zu senden. Die übertragenen Daten enthalten Bank- und Programm- nummer, wodurch übertragene Programme im Zielgerät den gleichen Speicher-...

  • Seite 17: Programm Parameter

    Im folgenden werden alle Programmparameter des Prophet '08 erläutert. Oszillatoren Jede der acht Stimmen des Prophet '08 verfügt über zwei analoge Oszillatoren. Die Bedienelemente für die beiden Oszillatoren sind gleich und befinden sich in zwei waagerechten Reihen auf dem Frontpanel.

  • Seite 18: Noise

    Anteil an weissem Rauschen wird zum Eingang des Filters gemischt. Lowpass Filter Jede Stimme des Prophet '08 verfügt über ein analoges Tiefpassfilter das an einen 4-Phasen (plus Delay)-Hüllkurvengenerator gekoppelt ist. 4 Pole – Schaltet zwischen 2- oder 4-Pol-Betriebsart um (Das Filter befindet sich im 4-Pol-Modus wenn der 4 P Taster leuchtet).

  • Seite 19: Amplifier

    Resonance: 0…127 – Bestimmt die Stärke der Filterresonanz. In der 4-Pol- Betriebsart setzt bei hohen Resonanzwerten Selbstoszillation des Filters ein. Bestimmt die Stärke der Beinflussung der Cutoff- Env Amount: -127…+127 – Frequenz durch die Filter-Hüllkurve. Negative Werte invertieren die Filterhüllkurve. Velocity: 0…127 –...

  • Seite 20: Envelope 3

    Env Amount: 0…127 – Justiert den Einfluss der VCA-Hüllkurve auf den VCA- Level. Kontrolliert den Betrag mit dem die VCA-Hüllkurve den Velocity: 0…127 – VCA-Level in Abhängigkeit von der Anschlagstärke moduliert. Pan Spread: 0...127 – An den VCA schliesst sich ein Schaltkreis an der es erlaubt, jede Stimme individuell im Stereobild zu platzieren.

  • Seite 21: Lfos

    Release: 0…127 – Setzt die Release-Zeit. LFOs Der Prophet '08 verfügt pro Stimme über 4 identische Niederfrequenzoszil- latoren (LFOs). Drücken eines der Taster 1-4 stellt die vier Drehregler der LFO- Sektion zur Bearbeitung der Parameter des entsprechenden LFOs zur Ver- fügung.

  • Seite 22: Modulatoren

    Shape: siehe Tabelle – Selektiert die LFO-Wellenform: Anzeige LFO-Wellenform Dreieckwelle Triangle Invertierter Sägezahn Rev Saw Sägezahn Sawtooth Rechteckwelle Square Erzeugt einen Zufallswert pro Durchlauf für Random Sample-and-Hold-Effekte Amount: 0…100 – Setzt die Intensität der LFO-Modulation auf das Modula- tionsziel. Key Sync – Bei Aktivierung (Taster leuchtet) wird der LFO bei jedem Tasten- anschlag zurückgesetzt und neu gestartet.

  • Seite 23: Verschiedene (Miscellaneous) Parameter

    Breath und Foot Controller können nicht nur über Midi empfangen werden son- dern ebenfalls mit der Pedal/CV-Buchse verknüpft werden. Die entsprechenden Einstellungen nehmen Sie bitte in der Global-Sektion vor. Source: siehe Tabelle – Wählt die Modulationsquelle. Eine Liste der verfüg- baren Modulationsquellen ( Modulation Sources) finden Sie auf Seite 38 des Handbuchs.
  • Seite 24 Zur Einstellung des Betrages um den die Frequenz der analo- gen Oszillatoren driftet. In Stellung 0 verhalten sich die sehr präzisen Oszilla- toren des Prophet '08 absolut stimmstabil, was für akkurate, definierte Sounds sinnvoll ist und präzise Verstimmung der Oszillatoren gegeneinander ermög- licht.
  • Seite 25 Unison Assign: siehe Tabelle – Legt fest, wie der Prophet '08 im Unisono- Modus auf Keyboardeingaben reagiert wenn mehr als eine Taste gleichzeitig gespielt wird. Display Keyboard Modus Die niedrigste Note hat Priorität Low Note Die niedrigste Note hat Priorität. Die Hüll-...
  • Seite 26 Setzt die Reihenfolge mit der Noten durch den Arp Mode: siehe Tabelle – Arpeggiator wiedergegeben werden. Display Arpeggiator Modus Der Arpeggiator gibt die angeschlagenen Noten in aufsteigender Reihenfolge wieder. Der Arpeggiator spielt die angeschla- Down genen Noten in absteigender Reihenfolge. Der Arpeggiator gibt die angeschlagenen Up Down Noten alternierend auf- und absteigend...

  • Seite 27: Keyboard Modi

    AYER Sounds zwischen den beiden Layern umgeschaltet werden. Der Stack-Modus im Prophet '08 unterscheidet sich von anderen Synthesizern insofern, dass jedes Programm die Sounds in beiden Layern unabhängig von anderen Programmen speichert, das heisst es besteht keine Gefahr, dass durch Bearbeitung eines Layers Änderungen in anderen Programmen entstehen.
  • Seite 28 halten und gleichzeitig den S A/B -Taster betätigen. Der individuelle Split- PLIT Point wird beim Speichern eines Programms mitgespeichert. Pro Tastaturzone stehen im Split-Modus jeweils vier Stimmen zur Verfügung. Hinweis: Längeres Drücken des E B- Tasters im Split- oder AYER Stackmodus aktiviert den Link-Modus.

  • Seite 29: Gated Sequencer

    Gated Sequenzer Der Prophet '08 verfügt pro Stimme über einen 4-spurigen analog-style- Sequencer mit bis zu 16 Schritten (Steps) pro Spur. Jede der vier Spuren kann zur Modulation eines beliebigen Syntheseparameters eingesetzt werden (siehe Auflistung der Modulationsziele auf Seite 36). VCA Envelope als Modula- tionsziel ermöglicht beispielsweise, die Lautstärke für jeden Step zu variieren,...

  • Seite 30: Programmierung Von Sequenzen

    BPM x 2 Achtel Note, halbes Swing Timing 8 half BPM x 2 Achtel Note, volles Swing Timing 8swing BPM x 3 Achtel Triolen 8 trip BPM x 4 Sechzehntel Note 16th BPM x 4 Sechzehntel Note, halbes Swing 16half Timing BPM x 4 Sechzehntel Note, volles Swing...
  • Seite 31 Programmierung einer Sequenz: Aktivieren Sie den Sequenzer-Edit-Modus durch Drücken des E -Tasters. EQUENCER Wählen Sie die zu editierende Spur mit Hilfe des enstsprechenden Tasters 1,2,3 oder 4 in der Modulatoren-Sektion aus. Wählen Sie das Modulationsziel für die angewählte Spur mittels -Regler.
  • Seite 32 Eine nützliche Art der Modulation eines Parameters in Synchronisation mit einer Sequenz ist die Benutzung eines an die Midi-Clock gekoppelten LFOs. Die syn- chronisierten LFO-Frequenzen erreichen Sie bei Drehung des LFO-Frequenz- Reglers im Uhrzeigersinn über Wert 150 hinaus. Auswahl eines LFOs mit Dreieckswellenform und einer LFO-Frequenz von 16 Steps als Modulations- quelle für Filtercutoff bewirkt beispielsweise einen perfekt zum Sequenzer synchronisierten Filtersweep mit einer Länge von 16 Steps.

  • Seite 33: Arpeggiator

    Arpeggiator Der Arpeggiator des Prophet '08' verfügt über vier verschiedene Betriebsarten. Triggernoten können wenn gewünscht gehalten werden und die Geschwindig- keit kann zu einer MIDI-Clock-Quelle synchronisiert werden. Zum Einschalten betätigen Sie den A -Taster. Spielen und halten Sie RPEGGIATOR einige Noten auf dem Keyboard. Die gehaltenen Noten werden entsprechend dem gewählten Arpeggiator-Modus wiederholt gespielt.
  • Seite 34 BPM x 2 Achtel Note, halbes Swing Timing 8 half BPM x 2 Achtel Note, volles Swing Timing 8swing BPM x 3 Achtel Triolen 8 trip BPM x 4 Sechzehntel Note 16th BPM x 4 Sechzehntel Note, halbes Swing 16half Timing BPM x 4 Sechzehntel Note, volles Swing...

  • Seite 35: Benutzung Von Poly Chain

    Benutzung von Poly Chain Mit Hilfe dieser Funktion ist es möglich, zwei Prophet '08 zur Verdopplung der Polyphonie zu verketten. Sie bewirkt eine intelligente Verteilung der gespielten Noten auf die verkoppelten Geräte und leitet die entsprechenden Daten an die Poly Chain MIDI Out-Buchse weiter.

  • Seite 36: Modulationsziele

    Modulationsziele (Destinations) Display Destination Kein Modulationsziel ausgewählt Oszillator 1 Frequenz Osc 1 Freq Oszillator 2 Frequenz Osc 2 Freq Mischungsverhältnis der Oszillatoren Osc Mix Noise Level NoiseLevel Pulsbreite von Oszillator 1 Osc1 PulsW Pulsbreite von Oszillator 2 Osc2 PulsW Pulsbreite beider Oszillatoren Osc All PW Cutoff-Frequenz des Lowpass-Filters Low Pass...
  • Seite 37 Envelope 1 Release-Zeit Env1Releas Envelope 2 Release-Zeit Env2Releas Envelope 3 Release-Zeit Env3Releas Reöease-Zeit aller Hüllkurven EnvAll Rel Modulationstiefe von Modulator 1 Mod 1 Amt Modulationstiefe von Modulator 2 Mod 2 Amt Modulationstiefe von Modulator 3 Mod 3 Amt Modulationstiefe von Modulator 4 Mod 4 Amt...

  • Seite 38: Modulationsquellen

    Modulationsquellen (Sources) Display Source Keine Quelle ausgewählt Sequenzer-Spur 1 Sequence1 Sequenzer-Spur 2 Sequence2 Sequenzer Spur 3 Sequence3 Sequenzer-Spur 4 Sequence4 LFO 1 LFO 1 LFO 2 LFO 2 LFO 3 LFO 3 LFO 4 LFO 4 Filter-Hüllkurve FilterEnv Amp (VCA) -Hüllkurve VCA Env Hüllkurve 3 Envelope3...

  • Seite 39: Midi Implementation

    Use this to link two Prophet '08s to double polyphony by intelligently processing the keys hit and passing MIDI data through to the Poly Chain MIDI out jack, where it can be routed to a second Prophet '08. Local Control: Off, On –...

  • Seite 40: Midi Messages

    MIDI Pressure: Off, On – When On, the synth will respond to MIDI pressure (aftertouch) received, and will transmit Keyboard Pressure to MIDI Out. When On, the synth will respond to MIDI controllers, MIDI Control: Off, On – and will transmit controllers from the keyboard to the MIDI Out. Controllers include Pitch Wheel, Mod Wheel, Pedal, Breath, Volume, and Expression.
  • Seite 41 1011 nnnn 0vvvvvvv Damper pedal – holds envelopes in Sustain if 0100 0000 or higher 1011 nnnn 0vvvvvvv All Notes Off – clear all MIDI notes 1011 nnnn 0vvvvvvv Reset All Controllers – clears all MIDI controllers to 0, MIDI volume to maximum See sections below for additional Continuous Controller (CC) and Non- registered Parameter Number (NRPN) messages received.

  • Seite 42: Nrpn Messages

    Glide 1 VCA Level Pan Spread Osc 2 Frequency Amp Env Amt Osc 2 Freq Fine Amp Velocity Amt Osc 2 Shape Amp Delay Glide 2 Amp Attack Osc Mix Amp Decay Noise Level Amp Sustain Amp Release Filter Frequency Resonance Env 3 Destination Filter Key Amt...

  • Seite 43: Global Parameter Data

    The parameter number can be found in the two tables below, one for Global parameters, and the other for Program parameters. The parameter numbers and the parameter values are broken into two 7-bit bytes for MIDI transmission; the LSB has the seven least-significant bits, and the MSB has the seven most- significant bits, though in most cases the MSB will be zero or one, and never more than two.

  • Seite 44: Program Parameter Data

    Pressure Curve Program Parameter Data The following table lists the Prophet '08's voice parameters. These are used for the NRPNs and in the program and edit buffer dumps. Since most parameters are present in both the A and B layers, they are listed side-by-side.
  • Seite 45 0-103 Oscillator 1 Shape Oscillator Off Sawtooth Triangle Sawtooth/triangle mix 4 – 103 Pulse Wave, Pulse width 0 – 99 0 - 127 Oscillator 1 Glide 0 - 1 Oscillator 1 Keyboard Off/On 0 – 120 Oscillator 2 Frequency, 0 – 120 in semitones (10 octave range) 0 –...
  • Seite 46 0 - 166 LFO 1 Frequency; 0 – 150 unsynced frequencies Sequence speed divided by 32 Sequence speed divided by 16 Sequence speed divided by 8 Sequence speed divided by 6 Sequence speed divided by 4 Sequence speed divided by 3 Sequence speed divided by 2 Sequence speed divided by 1.5 One cycle per step...
  • Seite 47 0 - 43 LFO 2 Mod Destination; See Modulation Destination list below 0 - 1 LFO 2 Key Sync Off/On 0 - 166 LFO 3 Frequency; same as LFO 1 0 - 4 LFO 3 Shape; same as LFO 1 0 - 127 LFO 3 Amount 0 - 43...
  • Seite 48 0 - 254 Mod Wheel Amount; -127 to +127 0 - 43 Mod Wheel Destination; See ModDestination list below 0 - 254 Pressure Amount; -127 to +127 0 - 43 Pressure Destination; See ModDestination list below 0 - 254 Breath Amount; -127 to +127 0 - 43 Breath Destination;...
  • Seite 49 0 - 4 Unison Mode: 1 voice 8 voice 8 voice detune1 8 voice detune2 8 voice detune3 0 - 3 Arpeggiator Mode: Down Up/Down, Assign 0 - 1 Envelope 3 Repear Mode; off/on 0 - 1 Unison; off/on 0 - 1 Arpeggiator;...
  • Seite 50 Osc 1 and 2 Pulse Width Filter Frequency Resonance Filter Audio Mod Amt VCA Level Pan Spread LFO 1 Freq LFO 2 Freq LFO 3 Freq LFO 4 Freq All LFO Freq LFO 1 Amt LFO 2 Amt LFO 3 Amt LFO 3 Amt All LFO Amt Filter Env Amt...

  • Seite 51: Sysex Messages

    Channel Number 0-15. 0000 0110 Inquiry Message 0000 0010 Inquiry Reply 0000 0001 DSI ID 0010 0011 Prophet '08 ID (Family LS) 0000 0000 Family MS 0000 0000 Family Member LS 0000 0000 Family Member MS 0jjj nnnn Main Software version: jjj – Major rev; nnnn – Minor Rev...
  • Seite 52 0vvv vvvv Program Number, 0 – 127 1111 0111 End of Exclusive (EOX) The Prophet '08 will respond by sending out the Program Data in the format described below in Program Data Dump. Request Program Edit Buffer Dump Status Description...
  • Seite 53 Program Data Dump Status Description 1111 0000 System Exclusive (SysEx) 0000 0001 DSI ID 0010 0011 Prophet '08 ID 0000 0010 Program Data 0000 00vv Bank Number, 0 – 1 0vvv vvvv Program Number, 0 – 127 0vvv vvvv 439 bytes in “packed MS bit” format (see page 54.)

  • Seite 54: Packed Data Format

    Packed Data Format Data is packed in 8 byte “packets”, with the MS bit stripped from 7 parameter bytes, and packed into an eighth byte, which is sent at the start of the 8 byte packet. Example: Input Data Packed MIDI data 1 A7 A6 A5 A4 A3 A2 A1 A0 00 G7 F7 E7 D7 C7 B7 A7 2 B7 B6 B5 B4 B3 B2 B1 B0...

  • Seite 55: Versteckte Funktionen

    Versteckte Funktionen Drücken des +/Y -Tasters bei gehaltenem P -Taster setzt alle Para- ROGRAM meter des aktuellen Programms auf einen Init-Wert. Das aktuelle Programm wird nicht überschrieben sondern nur die meisten Parameter auf 0 gesetzt. Längeres Drücken des E B -Tasters im Split- oder Stackmodus AYER aktiviert den Link-Modus.
