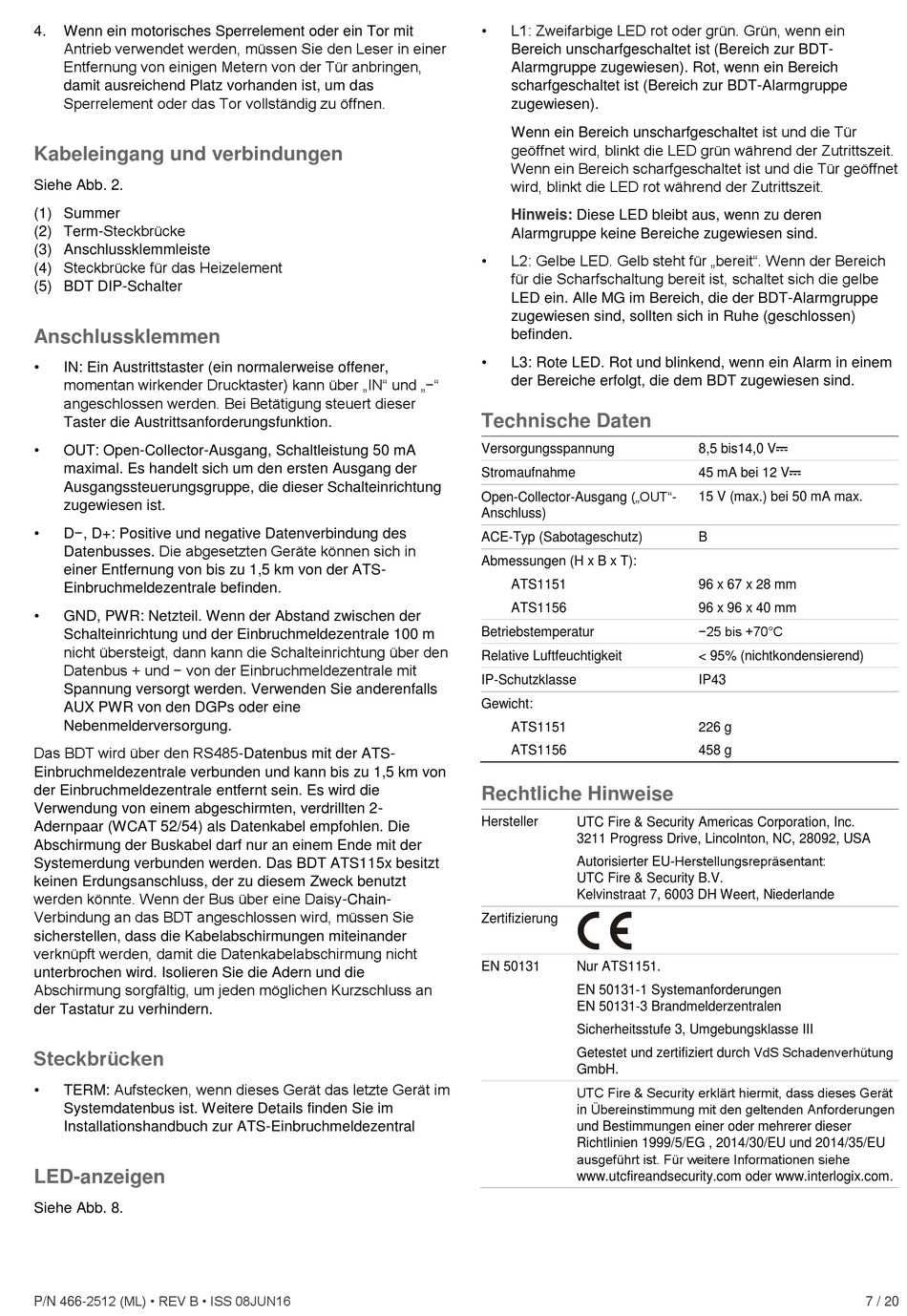

4. Wenn ein motorisches Sperrelement oder ein Tor mit
Antrieb verwendet werden, müssen Sie den Leser in einer
Entfernung von einigen Metern von der Tür anbringen,
damit ausreichend Platz vorhanden ist, um das
Sperrelement oder das Tor vollständig zu öffnen.
Kabeleingang und verbindungen
Siehe Abb. 2.
(1) Summer
(2) Term-Steckbrücke
(3) Anschlussklemmleiste
(4) Steckbrücke für das Heizelement
(5) BDT DIP-Schalter
Anschlussklemmen
•
IN: Ein Austrittstaster (ein normalerweise offener,
momentan wirkender Drucktaster) kann über „IN" und „−"
angeschlossen werden. Bei Betätigung steuert dieser
Taster die Austrittsanforderungsfunktion.
•
OUT: Open-Collector-Ausgang, Schaltleistung 50 mA
maximal. Es handelt sich um den ersten Ausgang der
Ausgangssteuerungsgruppe, die dieser Schalteinrichtung
zugewiesen ist.
•
D−, D+: Positive und negative Datenverbindung des
Datenbusses. Die abgesetzten Geräte können sich in
einer Entfernung von bis zu 1,5 km von der ATS-
Einbruchmeldezentrale befinden.
•
GND, PWR: Netzteil. Wenn der Abstand zwischen der
Schalteinrichtung und der Einbruchmeldezentrale 100 m
nicht übersteigt, dann kann die Schalteinrichtung über den
Datenbus + und − von der Einbruchmeldezentrale mit
Spannung versorgt werden. Verwenden Sie anderenfalls
AUX PWR von den DGPs oder eine
Nebenmelderversorgung.
Das BDT wird über den RS485-Datenbus mit der ATS-
Einbruchmeldezentrale verbunden und kann bis zu 1,5 km von
der Einbruchmeldezentrale entfernt sein. Es wird die
Verwendung von einem abgeschirmten, verdrillten 2-
Adernpaar (WCAT 52/54) als Datenkabel empfohlen. Die
Abschirmung der Buskabel darf nur an einem Ende mit der
Systemerdung verbunden werden. Das BDT ATS115x besitzt
keinen Erdungsanschluss, der zu diesem Zweck benutzt
werden könnte. Wenn der Bus über eine Daisy-Chain-
Verbindung an das BDT angeschlossen wird, müssen Sie
sicherstellen, dass die Kabelabschirmungen miteinander
verknüpft werden, damit die Datenkabelabschirmung nicht
unterbrochen wird. Isolieren Sie die Adern und die
Abschirmung sorgfältig, um jeden möglichen Kurzschluss an
der Tastatur zu verhindern.
Steckbrücken
• TERM: Aufstecken, wenn dieses Gerät das letzte Gerät im
Systemdatenbus ist. Weitere Details finden Sie im
Installationshandbuch zur ATS-Einbruchmeldezentral
LED-anzeigen
Siehe Abb. 8.
P/N 466-2512 (ML) • REV B • ISS 08JUN16
• L1: Zweifarbige LED rot oder grün. Grün, wenn ein
Bereich unscharfgeschaltet ist (Bereich zur BDT-
Alarmgruppe zugewiesen). Rot, wenn ein Bereich
scharfgeschaltet ist (Bereich zur BDT-Alarmgruppe
zugewiesen).
Wenn ein Bereich unscharfgeschaltet ist und die Tür
geöffnet wird, blinkt die LED grün während der Zutrittszeit.
Wenn ein Bereich scharfgeschaltet ist und die Tür geöffnet
wird, blinkt die LED rot während der Zutrittszeit.
Hinweis: Diese LED bleibt aus, wenn zu deren
Alarmgruppe keine Bereiche zugewiesen sind.
• L2: Gelbe LED. Gelb steht für „bereit". Wenn der Bereich
für die Scharfschaltung bereit ist, schaltet sich die gelbe
LED ein. Alle MG im Bereich, die der BDT-Alarmgruppe
zugewiesen sind, sollten sich in Ruhe (geschlossen)
befinden.
•
L3: Rote LED. Rot und blinkend, wenn ein Alarm in einem
der Bereiche erfolgt, die dem BDT zugewiesen sind.
Technische Daten
Versorgungsspannung
Stromaufnahme
Open-Collector-Ausgang („OUT"-
Anschluss)
ACE-Typ (Sabotageschutz)
Abmessungen (H x B x T):
ATS1151
ATS1156
Betriebstemperatur
Relative Luftfeuchtigkeit
IP-Schutzklasse
Gewicht:
ATS1151
ATS1156
Rechtliche Hinweise
Hersteller UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorisierter EU-Herstellungsrepräsentant:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Niederlande
Zertifizierung
EN 50131 Nur ATS1151.
EN 50131-1 Systemanforderungen
EN 50131-3 Brandmelderzentralen
Sicherheitsstufe 3, Umgebungsklasse III
Getestet und zertifiziert durch VdS Schadenverhütung
GmbH.
UTC Fire & Security erklärt hiermit, dass dieses Gerät
in Übereinstimmung mit den geltenden Anforderungen
und Bestimmungen einer oder mehrerer dieser
Richtlinien 1999/5/EG , 2014/30/EU und 2014/35/EU
ausgeführt ist. Für weitere Informationen siehe
www.utcfireandsecurity.com oder www.interlogix.com.
8,5 bis14,0 V
45 mA bei 12 V
15 V (max.) bei 50 mA max.
B
96 x 67 x 28 mm
96 x 96 x 40 mm
−25 bis +70°C
< 95% (nichtkondensierend)
IP43
226 g
458 g
