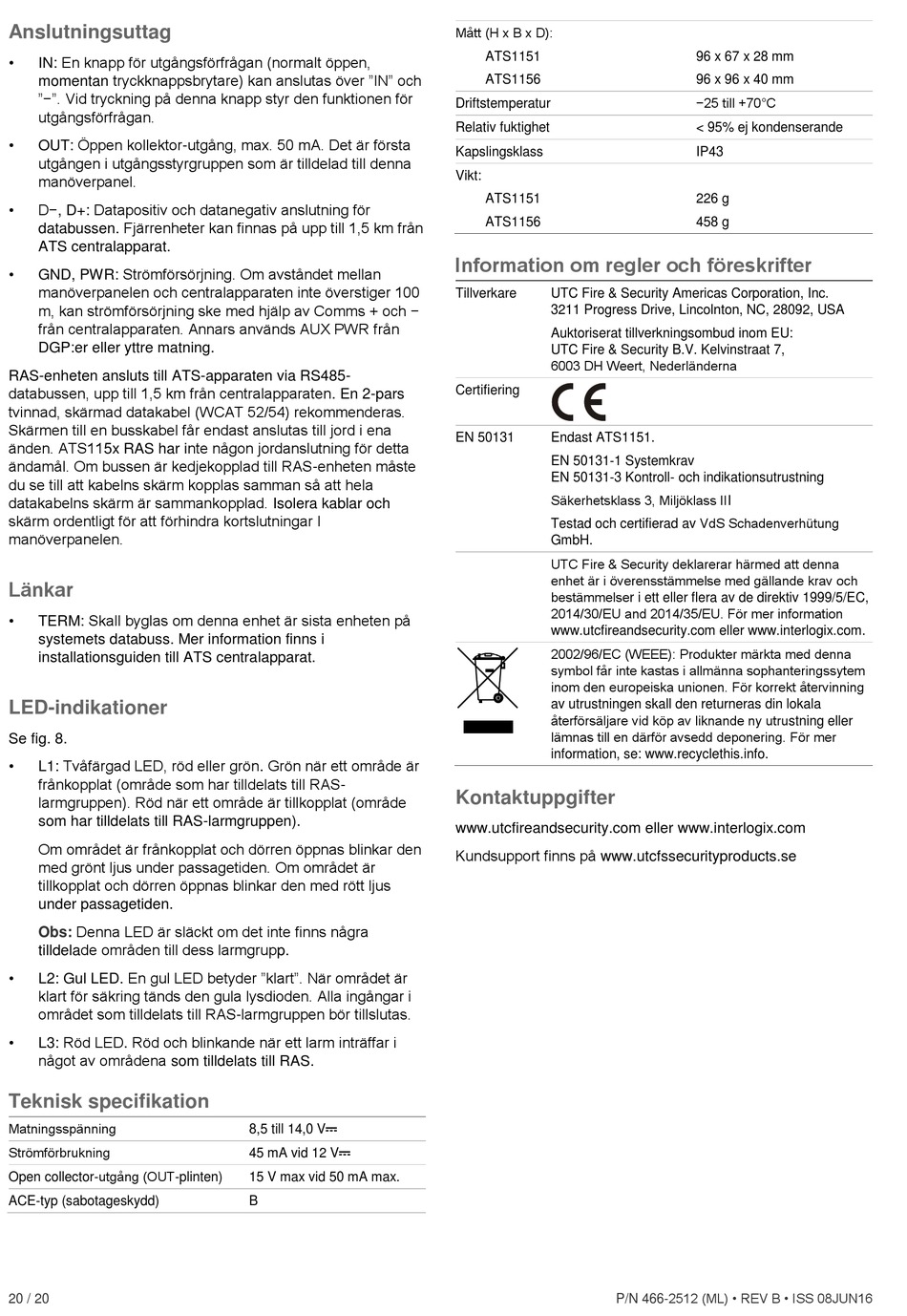

Interlogix ATS1151 Installationsanleitung Seite 20

Anslutningsuttag
• IN: En knapp för utgångsförfrågan (normalt öppen,
momentan tryckknappsbrytare) kan anslutas över "IN" och
"−". Vid tryckning på denna knapp styr den funktionen för
utgångsförfrågan.
• OUT: Öppen kollektor-utgång, max. 50 mA. Det är första
utgången i utgångsstyrgruppen som är tilldelad till denna
manöverpanel.
• D−, D+: Datapositiv och datanegativ anslutning för
databussen. Fjärrenheter kan finnas på upp till 1,5 km från
ATS centralapparat.
• GND, PWR: Strömförsörjning. Om avståndet mellan
manöverpanelen och centralapparaten inte överstiger 100
m, kan strömförsörjning ske med hjälp av Comms + och −
från centralapparaten. Annars används AUX PWR från
DGP:er eller yttre matning.
RAS-enheten ansluts till ATS-apparaten via RS485-
databussen, upp till 1,5 km från centralapparaten. En 2-pars
tvinnad, skärmad datakabel (WCAT 52/54) rekommenderas.
Skärmen till en busskabel får endast anslutas till jord i ena
änden. ATS115x RAS har inte någon jordanslutning för detta
ändamål. Om bussen är kedjekopplad till RAS-enheten måste
du se till att kabelns skärm kopplas samman så att hela
datakabelns skärm är sammankopplad. Isolera kablar och
skärm ordentligt för att förhindra kortslutningar I
manöverpanelen.
Länkar
• TERM: Skall byglas om denna enhet är sista enheten på
systemets databuss. Mer information finns i
installationsguiden till ATS centralapparat.
LED-indikationer
Se fig. 8.
• L1: Tvåfärgad LED, röd eller grön. Grön när ett område är
frånkopplat (område som har tilldelats till RAS-
larmgruppen). Röd när ett område är tillkopplat (område
som har tilldelats till RAS-larmgruppen).
Om området är frånkopplat och dörren öppnas blinkar den
med grönt ljus under passagetiden. Om området är
tillkopplat och dörren öppnas blinkar den med rött ljus
under passagetiden.
Denna LED är släckt om det inte finns några
Obs:
tilldelade områden till dess larmgrupp.
• L2: Gul LED. En gul LED betyder "klart". När området är
klart för säkring tänds den gula lysdioden. Alla ingångar i
området som tilldelats till RAS-larmgruppen bör tillslutas.
• L3: Röd LED. Röd och blinkande när ett larm inträffar i
något av områdena som tilldelats till RAS.
Teknisk specifikation
Matningsspänning
Strömförbrukning
Open collector-utgång (OUT-plinten)
ACE-typ (sabotageskydd)
20 / 20
8,5 till 14,0 V
45 mA vid 12 V
15 V max vid 50 mA max.
B
Mått (H x B x D):
ATS1151
ATS1156
Driftstemperatur
Relativ fuktighet
Kapslingsklass
Vikt:
ATS1151
ATS1156
Information om regler och föreskrifter
Tillverkare
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Auktoriserat tillverkningsombud inom EU:
UTC Fire & Security B.V. Kelvinstraat 7,
6003 DH Weert, Nederländerna
Certifiering
EN 50131 Endast ATS1151.
EN 50131-1 Systemkrav
EN 50131-3 Kontroll- och indikationsutrustning
Säkerhetsklass 3, Miljöklass III
Testad och certifierad av VdS Schadenverhütung
GmbH.
UTC Fire & Security deklarerar härmed att denna
enhet är i överensstämmelse med gällande krav och
bestämmelser i ett eller flera av de direktiv 1999/5/EC,
2014/30/EU and 2014/35/EU. För mer information
www.utcfireandsecurity.com eller www.interlogix.com.
2002/96/EC (WEEE): Produkter märkta med denna
symbol får inte kastas i allmänna sophanteringssytem
inom den europeiska unionen. För korrekt återvinning
av utrustningen skall den returneras din lokala
återförsäljare vid köp av liknande ny utrustning eller
lämnas till en därför avsedd deponering. För mer
information, se: www.recyclethis.info.
Kontaktuppgifter
www.utcfireandsecurity.com eller www.interlogix.com
Kundsupport finns på www.utcfssecurityproducts.se
P/N 466-2512 (ML) • REV B • ISS 08JUN16
96 x 67 x 28 mm
96 x 96 x 40 mm
−25 till +70°C
< 95% ej kondenserande
IP43
226 g
458 g
