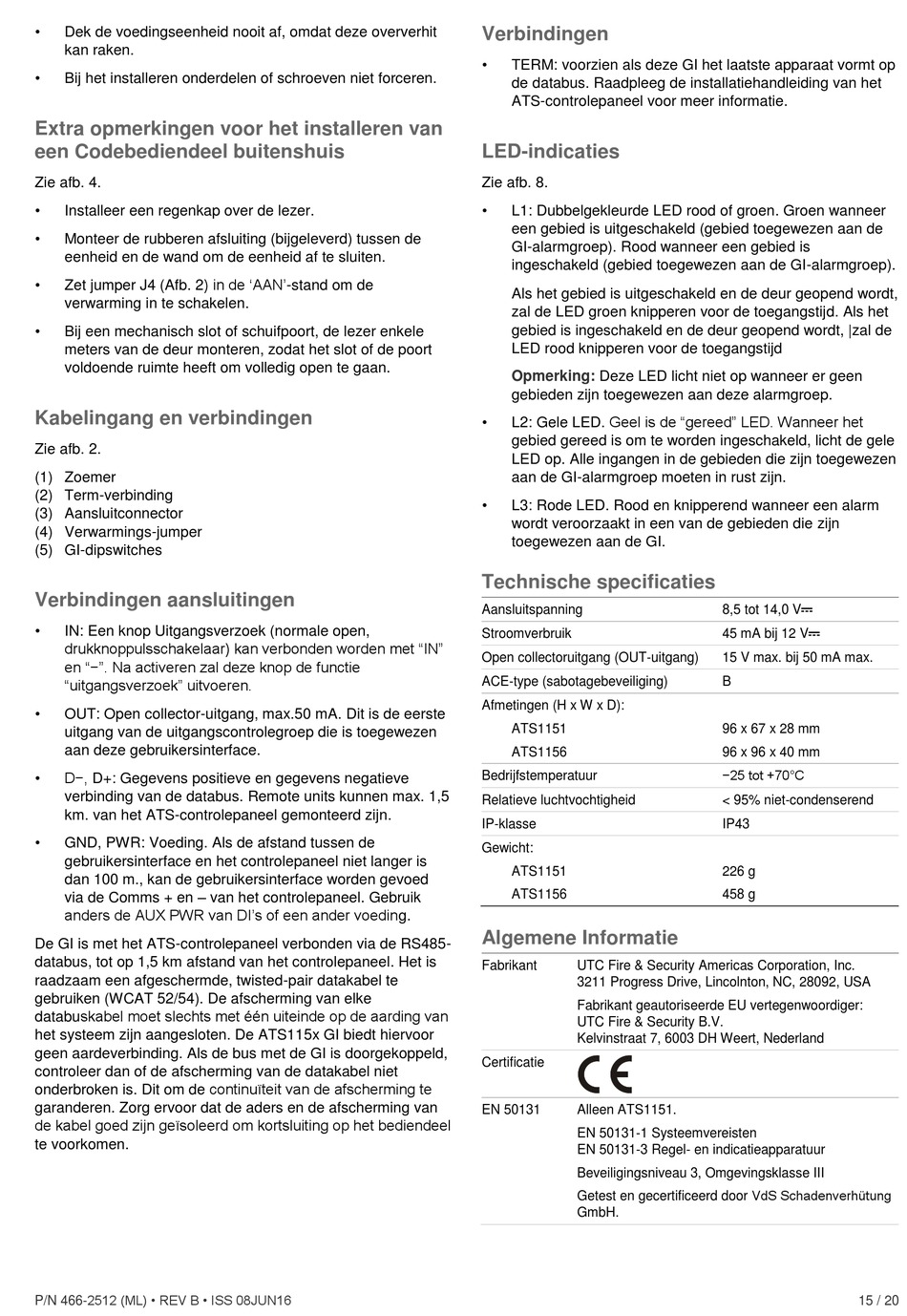

Dek de voedingseenheid nooit af, omdat deze oververhit
kan raken.
Bij het installeren onderdelen of schroeven niet forceren.
Extra opmerkingen voor het installeren van
een Codebediendeel buitenshuis
Zie afb. 4.
Installeer een regenkap over de lezer.
Monteer de rubberen afsluiting (bijgeleverd) tussen de
eenheid en de wand om de eenheid af te sluiten.
Zet jumper J4 (Afb. 2) in de 'AAN'-stand om de
verwarming in te schakelen.
Bij een mechanisch slot of schuifpoort, de lezer enkele
meters van de deur monteren, zodat het slot of de poort
voldoende ruimte heeft om volledig open te gaan.
Kabelingang en verbindingen
Zie afb. 2.
(1) Zoemer
(2) Term-verbinding
(3) Aansluitconnector
(4) Verwarmings-jumper
(5) GI-dipswitches
Verbindingen aansluitingen
IN: Een knop Uitgangsverzoek (normale open,
drukknoppulsschakelaar) kan verbonden worden met "IN"
en "−". Na activeren zal deze knop de functie
"uitgangsverzoek" uitvoeren.
OUT: Open collector-uitgang, max.50 mA. Dit is de eerste
uitgang van de uitgangscontrolegroep die is toegewezen
aan deze gebruikersinterface.
D−, D+: Gegevens positieve en gegevens negatieve
verbinding van de databus. Remote units kunnen max. 1,5
km. van het ATS-controlepaneel gemonteerd zijn.
GND, PWR: Voeding. Als de afstand tussen de
gebruikersinterface en het controlepaneel niet langer is
dan 100 m., kan de gebruikersinterface worden gevoed
via de Comms + en – van het controlepaneel. Gebruik
anders de AUX PWR van DI's of een ander voeding.
De GI is met het ATS-controlepaneel verbonden via de RS485-
databus, tot op 1,5 km afstand van het controlepaneel. Het is
raadzaam een afgeschermde, twisted-pair datakabel te
gebruiken (WCAT 52/54). De afscherming van elke
databuskabel moet slechts met één uiteinde op de aarding van
het systeem zijn aangesloten. De ATS115x GI biedt hiervoor
geen aardeverbinding. Als de bus met de GI is doorgekoppeld,
controleer dan of de afscherming van de datakabel niet
onderbroken is. Dit om de continuïteit van de afscherming te
garanderen. Zorg ervoor dat de aders en de afscherming van
de kabel goed zijn geïsoleerd om kortsluiting op het bediendeel
te voorkomen.
P/N 466-2512 (ML) • REV B • ISS 08JUN16
Verbindingen
TERM: voorzien als deze GI het laatste apparaat vormt op
de databus. Raadpleeg de installatiehandleiding van het
ATS-controlepaneel voor meer informatie.
LED-indicaties
Zie afb. 8.
L1: Dubbelgekleurde LED rood of groen. Groen wanneer
een gebied is uitgeschakeld (gebied toegewezen aan de
GI-alarmgroep). Rood wanneer een gebied is
ingeschakeld (gebied toegewezen aan de GI-alarmgroep).
Als het gebied is uitgeschakeld en de deur geopend wordt,
zal de LED groen knipperen voor de toegangstijd. Als het
gebied is ingeschakeld en de deur geopend wordt, |zal de
LED rood knipperen voor de toegangstijd
Opmerking:
Deze LED licht niet op wanneer er geen
gebieden zijn toegewezen aan deze alarmgroep.
L2: Gele LED. Geel is de "gereed" LED. Wanneer het
gebied gereed is om te worden ingeschakeld, licht de gele
LED op. Alle ingangen in de gebieden die zijn toegewezen
aan de GI-alarmgroep moeten in rust zijn.
L3: Rode LED. Rood en knipperend wanneer een alarm
wordt veroorzaakt in een van de gebieden die zijn
toegewezen aan de GI.
Technische specificaties
Aansluitspanning
Stroomverbruik
Open collectoruitgang (OUT-uitgang)
ACE-type (sabotagebeveiliging)
Afmetingen (H x W x D):
ATS1151
ATS1156
Bedrijfstemperatuur
Relatieve luchtvochtigheid
IP-klasse
Gewicht:
ATS1151
ATS1156
Algemene Informatie
Fabrikant
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Fabrikant geautoriseerde EU vertegenwoordiger:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederland
Certificatie
EN 50131
Alleen ATS1151.
EN 50131-1 Systeemvereisten
EN 50131-3 Regel- en indicatieapparatuur
Beveiligingsniveau 3, Omgevingsklasse III
Getest en gecertificeerd door VdS Schadenverhütung
GmbH.
8,5 tot 14,0 V
45 mA bij 12 V
15 V max. bij 50 mA max.
B
96 x 67 x 28 mm
96 x 96 x 40 mm
−25 tot +70°C
< 95% niet-condenserend
IP43
226 g
458 g
