Wandmontage; Einstellungen Und Anschlüsse; Audio-Eingänge - AUDIOropa PRO LOOP D15 Bedienungsanleitung

4.5.3 Wandmontage

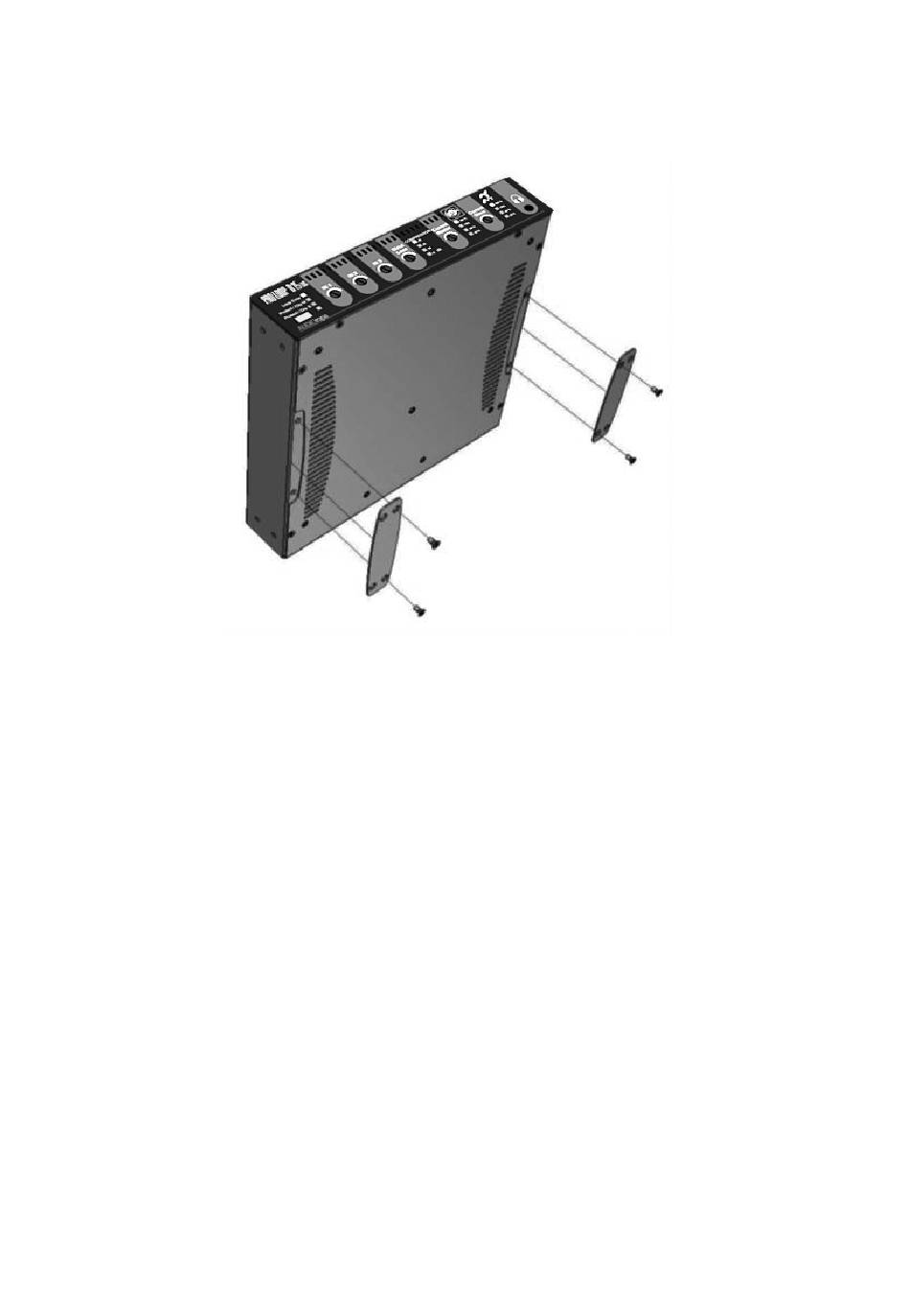

Fixieren Sie die Halteplatten mit den beigefügten Schrauben, wie im untenstehenden Bild
gezeigt. Schrauben Sie anschliessend den Ringschleifenverstärker an die gewünschte
Wand.
4.6 Einstellungen und Anschlüsse
4.6.1 Ringschleifenanschluss
Die induktive Ringschleifenleitung wird über die »speakON«-Buchse auf der Rückseite
des Gerätes angeschlossen.
Die Kabel, die die eigentliche Ringschleifenleitung mit dem Ringschleifenverstärker ver-
binden, sollten parallel, möglichst kurz und nahe beieinander verlaufen. Falls möglich,
verdrillen Sie die Kabel - dies beugt induktiven Störungen durch andere Geräte in der
Umgebung vor.
4.6.2 Audio-Eingänge
Audio-Quellen können über die 3 vorhandenen Eingänge des Verstärkers angeschlossen
werden.
Der Verstärker verfügt über drei Eingangsarten:
INPUT 1: Line oder Mikrofon INPUT 2: Line oder Mikrofon INPUT 3: 100 V
10 Deutsch
