4.6.3 100V Prioritätseingang
INPUT 3 (100V) auf der Rückseite des Gerätes ist für den priorisierten Eingang von Be-
schallungsanlagen gedacht, um die Wiedergabe von Notfalldurchsagen zu ermöglichen.
Bei mehreren aktive Audioquellen am Gerät hat das Eingangssignal von INPUT 3 immer
Vorrang. Eingehende Signale an INPUT 3 schalten INPUT 1 und INPUT 2 stumm.
Falls die Vorgaben es erlauben, wird empfohlen die regulären Tonquellen auf INPUT 1 und
INPUT 2 und die Beschallungsanlage auf INPUT 3 zu legen.
4.6.4 Ein- und Ausgangsbuchse über 6.35 mm Klinkenstecker
Auf der Rückseite des Verstärkers befinden sich drei 6,35 mm Klinkensteckerbuchsen.
Diese dienen zur Verkettung mehrerer PRO LOOP D Verstärker, um sehr große Einzel-
schleifensysteme oder Low-Overspill-Systeme durch Nutzung des 90° phasenverschobe-
nen Ausgangs aufzubauen.
Die verschiedenen Konfigurationsmöglichkeiten werden in Abschnitt 4.7 beschrieben.
4.6.5 Line-Ausgang
Es ist möglich ein Aufnahme- oder anderes Gerät an den Line-Ausgang des Ringschlei-
fenverstärkers anzuschliessen. Der 6,35 mm Klinkensteckerausgang »0°«, der auch zur
Verkettung mehrerer Ringschleifenverstärker dient, kann hierzu verwendet werden. Ein
weiterer 6,35 mm Klinkensteckerausgang befindet sich auf der Vorderseite des Gerätes,
hier kann der Audio-Ausgang bequem mit einem Kopfhörer oder anderen Geräten abge-
griffen werden.
4.6.6 Stromversorgung
PRO LOOP D Verstärker haben einen direkten 230V AC (oder 115V) 300VA Versorgungs-
spannungseingang.
4.6.7 Fehler-Relais
Der Status des Gerätes kann über den NO/NC-Relaisausgang an externe Geräte gesen-
det werden.

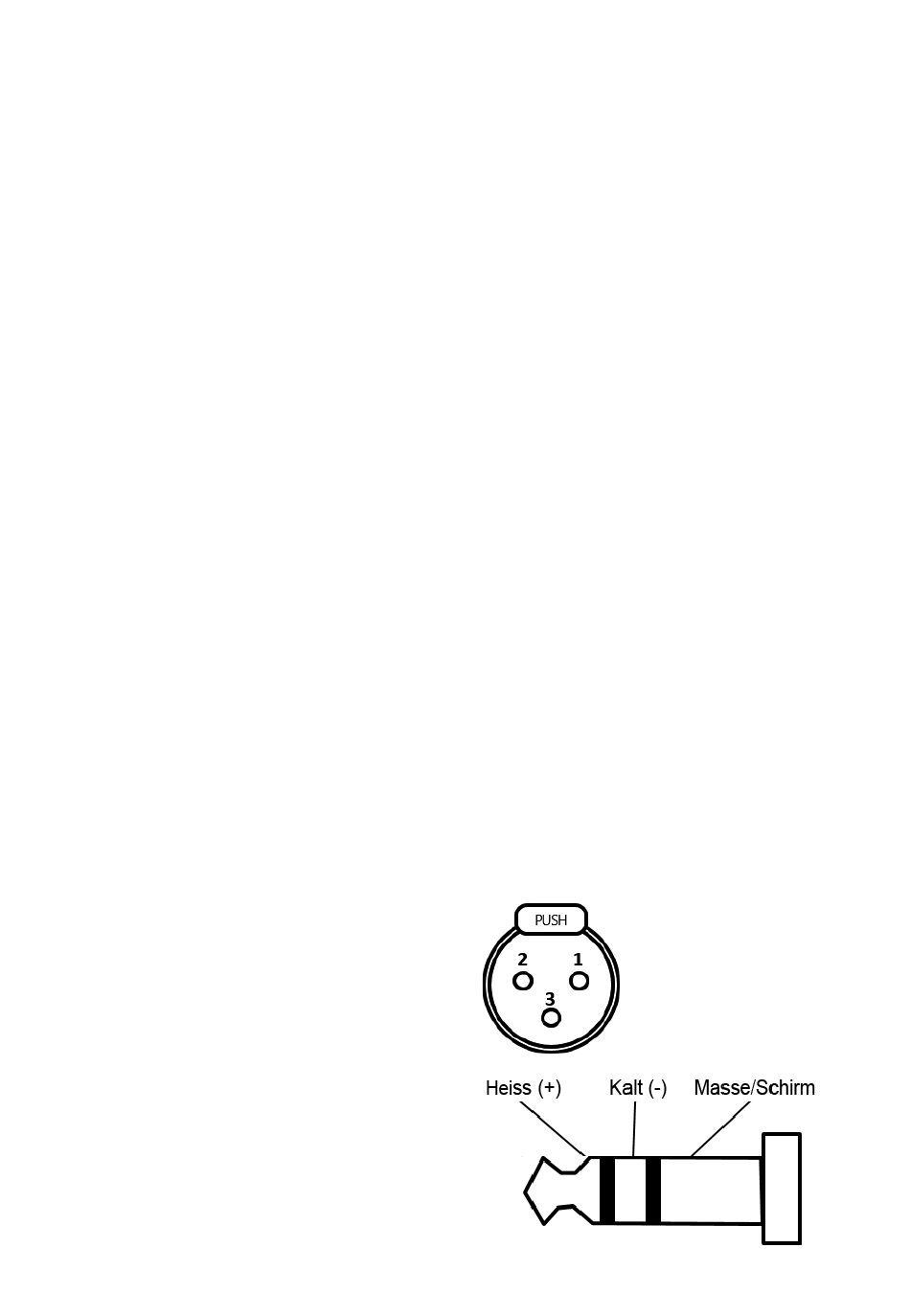

4.6.8 Anschlussbuchsen/ -stecker:
Symmetrisch:
Pin 1 :
Masse/Schirm
Pin 2 :
Heiss (+)
Pin 3 :
Kalt (-)
Unsymmetrisch:
Pin 1 :
Masse/Schirm
Pin 2 :
Signal (+)
Pin 3 :
Mit Masse verbunden
3pin-XLR
6.35 mm Stecker
Deutsch 11
