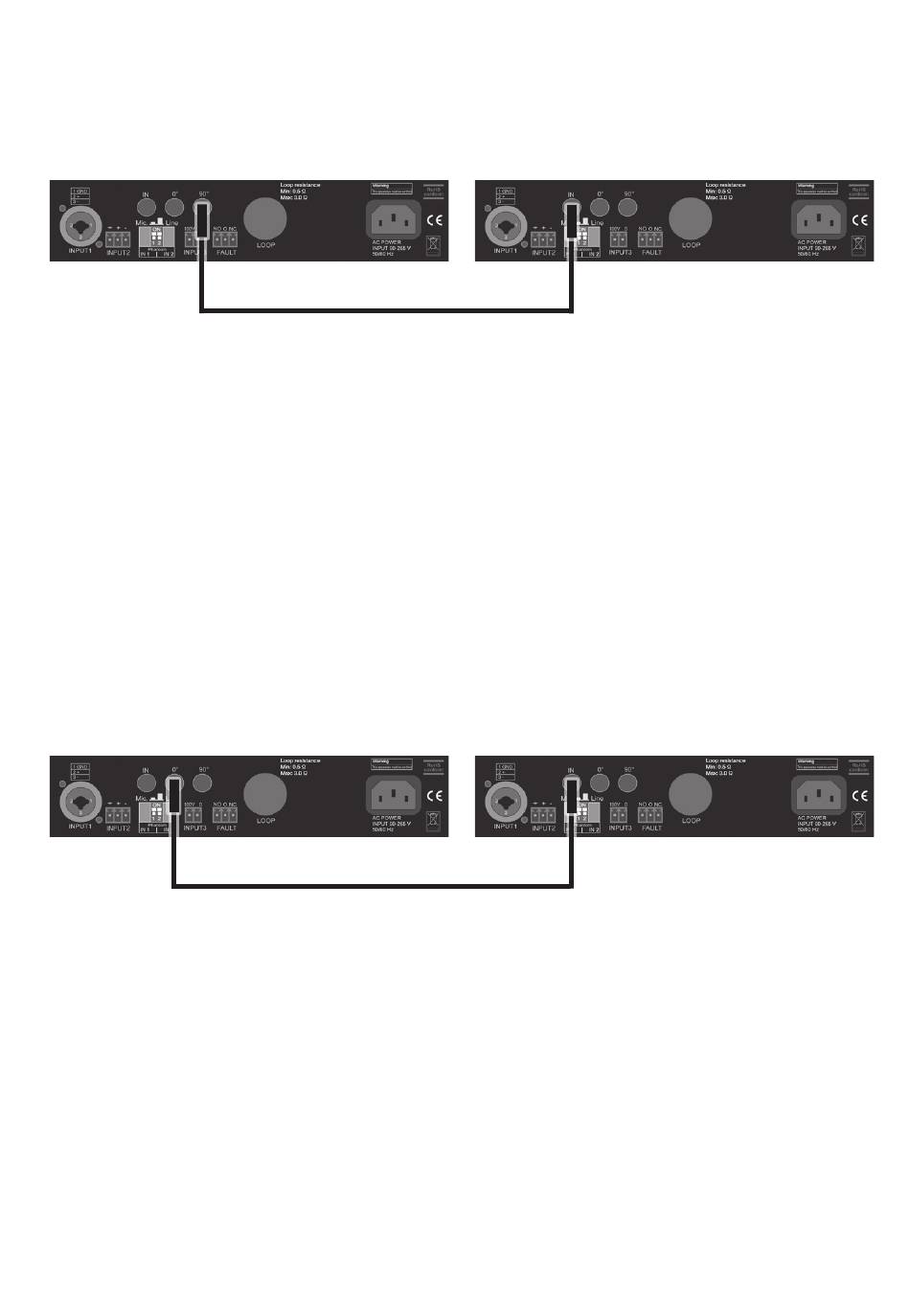

4.7 Mehrere Ringschleifenverstärker kombinieren
4.7.1 Master über Slave
Master-Einheit
»90°« Ausgang
Um ein erweitertes Low-Overspill-System oder einen großen Abdeckungsbereich zu er-
zielen:
- Verbinden Sie die jeweiligen Ringschleifen mit den »speakON«-Buchsen der Ring-
schleifenverstärker.
- Schliessen Sie eine Audioquelle an Eingang INPUT 1, 2 oder 3 der Master-Einheit an.
- Verbinden Sie die »90°« Ausgangsbuchse der Master-Einheit mit der »IN«-Eingangs-
buchse der Slave-Einheit durch ein 6,35 mm zu 6,35 mm Klinkensteckerkabel.
- Schalten Sie alle Geräte ein und nehmen Sie die entsprechenden Einstellungen vor.
4.7.2 Slave zu Slave
Einheit 1
»0°« Ausgang
Um ein System mit einem großen Abdeckungsbereich zu erzielen:
- Verbinden Sie die jeweiligen Ringschleifen mit den »speakON«-Buchsen der Ring-
schleifenverstärker.
- Schliessen Sie eine Audioquelle an Eingang INPUT 1, 2 oder 3 der ersten Einheit an.
- Verbinden Sie die »0°« Ausgangsbuchse der ersten Einheit mit der »IN«-Eingangs-
buchse der zweiten Einheit durch ein 6,35 mm zu 6,35 mm Klinkensteckerkabel.
- Schalten Sie alle Geräte ein und nehmen Sie die entsprechenden Einstellungen vor.
Diese Kombination erlaubt den Betrieb mehrerer Ringschleifenverstärker mit nur einem
Eingangssignal. Dies kann für sehr große Räume oder für die Versorgung mehrerer kleiner
Räume, die die gleiche Tonübertragung benötigen, eingesetzt werden.
wird verbunden mit
wird verbunden mit
Slave-Einheit
»IN« Eingang
Einheit 2
»IN« Eingang
Deutsch 13
