4.5.3 Wandmontage

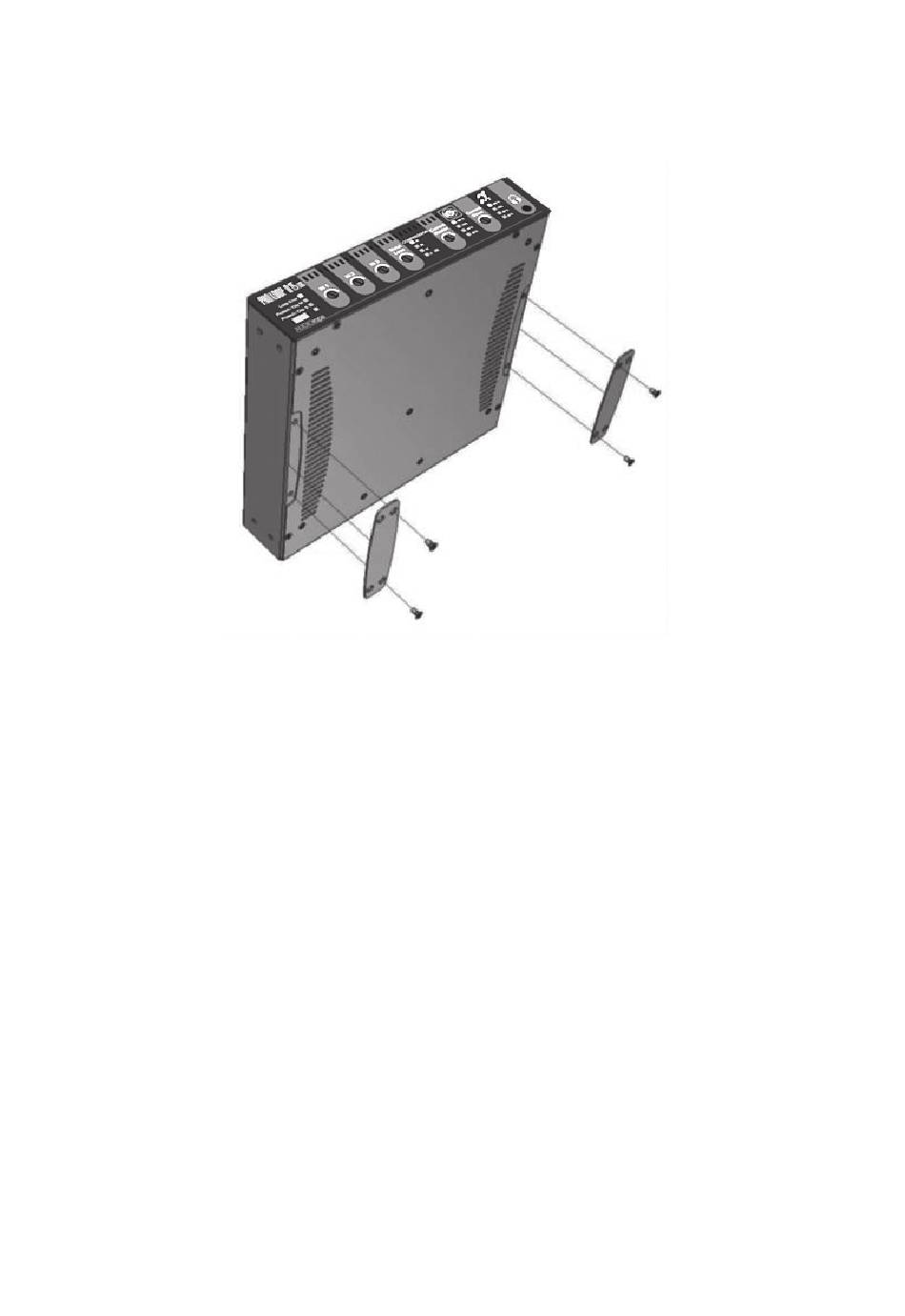

Fixieren Sie die Halteplatten mit den beigefügten Schrauben, wie im untenstehenden Bild
gezeigt. Schrauben Sie anschliessend den Ringschleifenverstärker an die gewünschte
Wand.
4.6 Einstellungen und Anschlüsse
4.6.1 Ringschleifenverbinder
Die induktive/n Ringschleifenleitung/en werden mit den »speakON«-Buchsen auf der
Rückseite des Gerätes angeschlossen.
Die Kabel, die die eigentliche Ringschleifenleitung mit dem Ringschleifenverstärker ver-
binden, sollten parallel, möglichst kurz und nahe bei einander verlaufen. Falls möglich,
verdrillen Sie die Kabel - dies beugt induktiven Störungen durch andere Geräte in der
Umgebung vor.
Die Kabel der Ringschleifenleitung müssen den Anforderungen der Normen IEC 60332-1-
2, 60332-1-3, 60332-2-1, 60332-2-2 oder 60695-11-21 entsprechen.
4.6.2 Audio-Eingänge
Audio-Quellen können mit den 3 gebotenen Eingängen des Verstärkers verbunden wer-
den.
Der Verstärker hat drei Eingangsarten:
INPUT 1: Line oder Mikrofon INPUT 2: Line oder Mikrofon INPUT 3: 100 V
