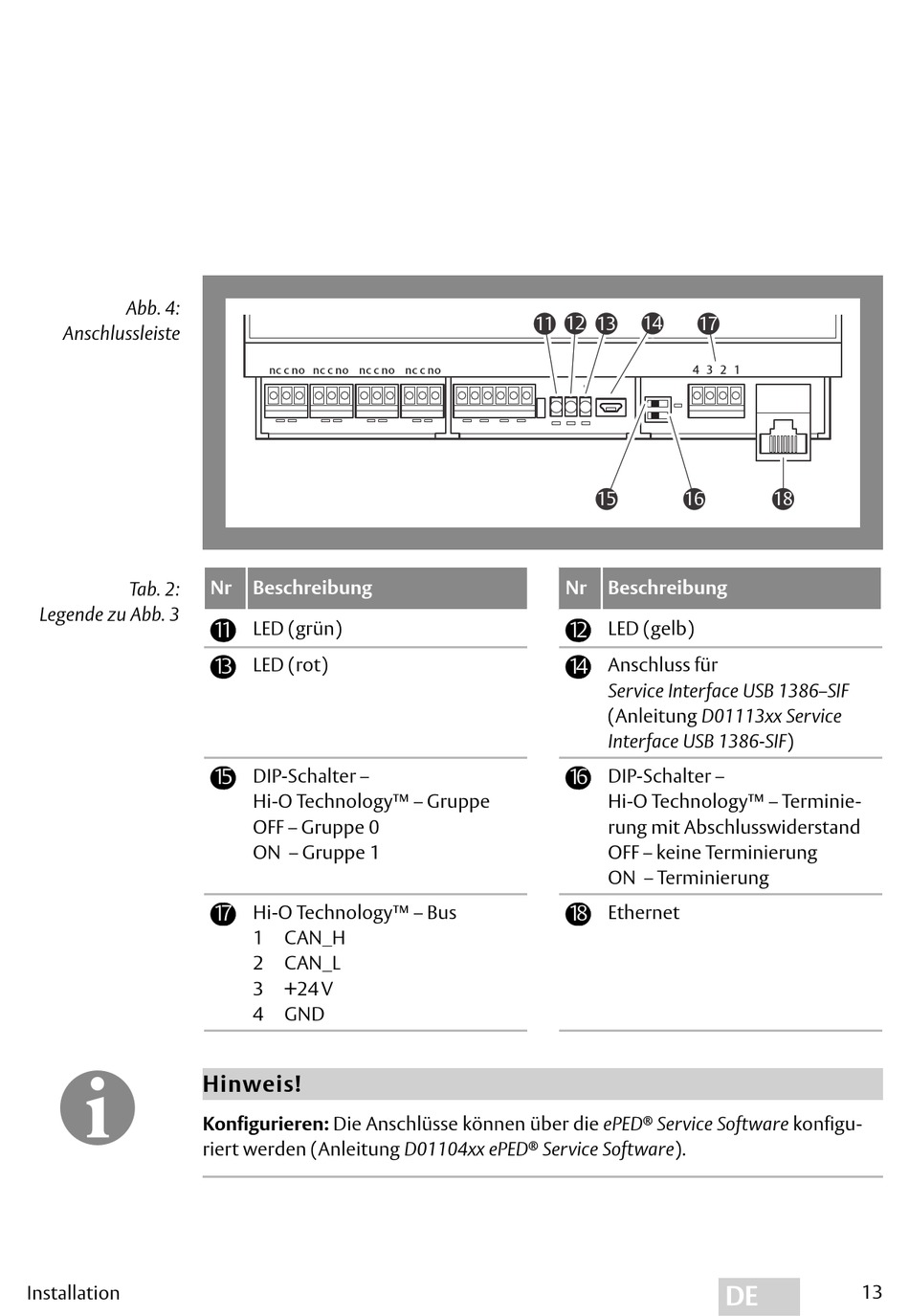

Abb. 4 :
Anschlussleiste
Tab. 2:
Legende zu Abb. 3
I
Installation
nc c no
nc c no nc c no nc c no
Nr
Beschreibung
11
LED (grün)
13
LED (rot)
15
DIP-Schalter –
Hi-O Technology™ – Gruppe
OFF – Gruppe 0
ON – Gruppe 1
17
Hi-O Technology™ – Bus
1 CAN_H
2 CAN_L
3 +24 V
4
GND
Hinweis!
Konfigurieren: Die Anschlüsse können über die ePED
riert werden (Anleitung D01104xx ePED
11
12
13
14
17
4 3 2 1
15
16
Nr
Beschreibung
1 2
LED (gelb)
1 4
Anschluss für
Service Interface USB 1386–SIF
(Anleitung D01113xx Service
Interface USB 1386-SIF)
1 6
DIP-Schalter –
Hi-O Technology™ – Terminie-
rung mit Abschlusswiderstand
OFF – keine Terminierung
ON – Terminierung
1 8
Ethernet
®
Service Software konfigu-
®
Service Software).
18
13
