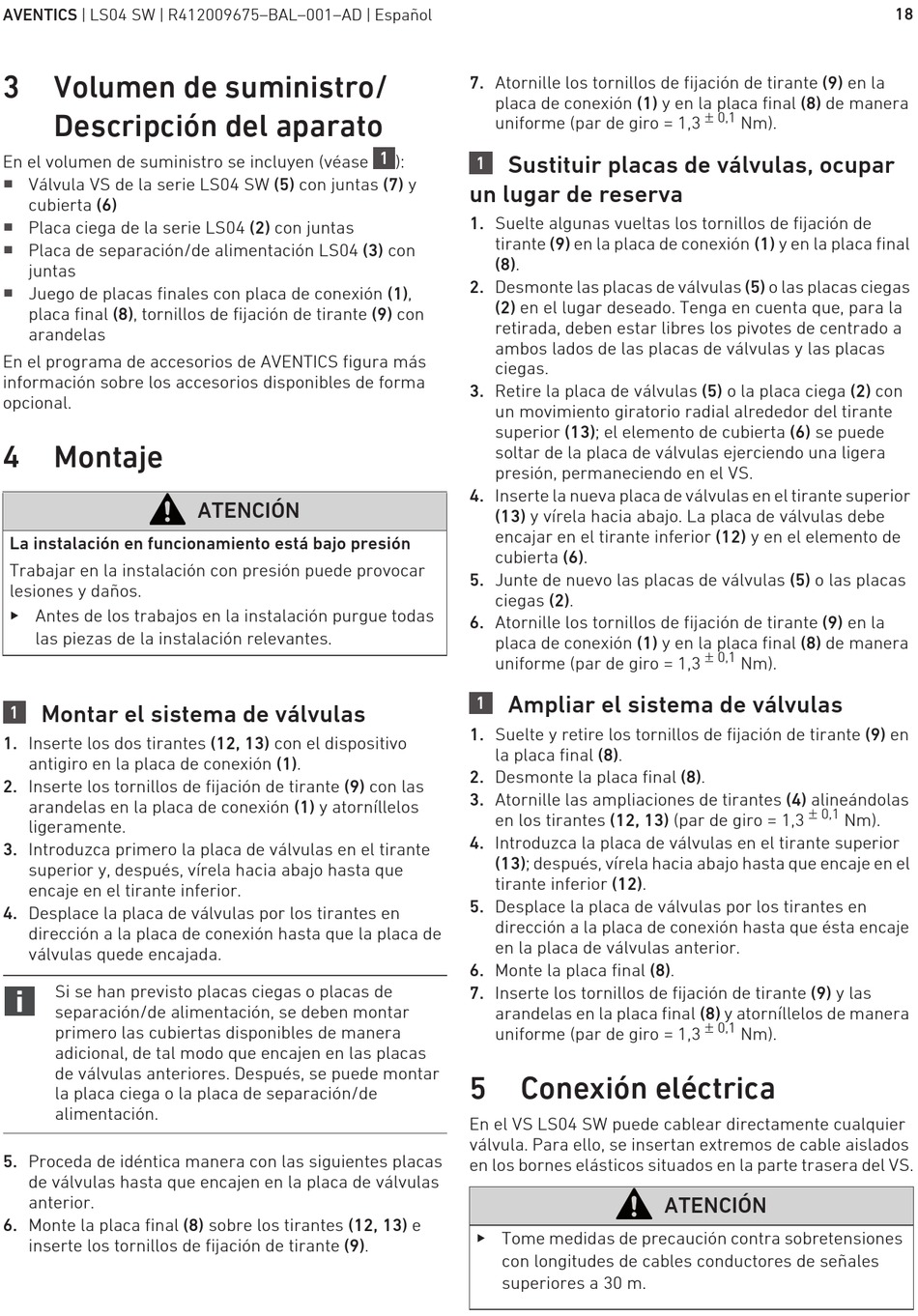

AVENTICS | LS04 SW | R412009675–BAL–001–AD | Español
3 Volumen de suministro/
Descripción del aparato
En el volumen de suministro se incluyen (véase
W
Válvula VS de la serie LS04 SW (5) con juntas (7) y
cubierta (6)
W
Placa ciega de la serie LS04 (2) con juntas
W
Placa de separación/de alimentación LS04 (3) con
juntas
W
Juego de placas finales con placa de conexión (1),
placa final (8), tornillos de fijación de tirante (9) con
arandelas
En el programa de accesorios de AVENTICS figura más
información sobre los accesorios disponibles de forma
opcional.
4

Montaje

La instalación en funcionamiento está bajo presión
Trabajar en la instalación con presión puede provocar
lesiones y daños.
O Antes de los trabajos en la instalación purgue todas
las piezas de la instalación relevantes.
Montar el sistema de válvulas
1
1. Inserte los dos tirantes (12, 13) con el dispositivo
antigiro en la placa de conexión (1).
2. Inserte los tornillos de fijación de tirante (9) con las
arandelas en la placa de conexión (1) y atorníllelos
ligeramente.
3. Introduzca primero la placa de válvulas en el tirante
superior y, después, vírela hacia abajo hasta que
encaje en el tirante inferior.
4. Desplace la placa de válvulas por los tirantes en
dirección a la placa de conexión hasta que la placa de
válvulas quede encajada.
Si se han previsto placas ciegas o placas de
separación/de alimentación, se deben montar
primero las cubiertas disponibles de manera
adicional, de tal modo que encajen en las placas
de válvulas anteriores. Después, se puede montar
la placa ciega o la placa de separación/de
alimentación.
5. Proceda de idéntica manera con las siguientes placas
de válvulas hasta que encajen en la placa de válvulas
anterior.
6. Monte la placa final (8) sobre los tirantes (12, 13) e
inserte los tornillos de fijación de tirante (9).
ATENCIÓN
7. Atornille los tornillos de fijación de tirante (9) en la
placa de conexión (1) y en la placa final (8) de manera
uniforme (par de giro = 1,3
1
): Sustituir placas de válvulas, ocupar
1
un lugar de reserva
1. Suelte algunas vueltas los tornillos de fijación de
tirante (9) en la placa de conexión (1) y en la placa final
(8).
2. Desmonte las placas de válvulas (5) o las placas ciegas
(2) en el lugar deseado. Tenga en cuenta que, para la
retirada, deben estar libres los pivotes de centrado a
ambos lados de las placas de válvulas y las placas
ciegas.
3. Retire la placa de válvulas (5) o la placa ciega (2) con
un movimiento giratorio radial alrededor del tirante
superior (13); el elemento de cubierta (6) se puede
soltar de la placa de válvulas ejerciendo una ligera
presión, permaneciendo en el VS.
4. Inserte la nueva placa de válvulas en el tirante superior
(13) y vírela hacia abajo. La placa de válvulas debe
encajar en el tirante inferior (12) y en el elemento de
cubierta (6).
5. Junte de nuevo las placas de válvulas (5) o las placas
ciegas (2).
6. Atornille los tornillos de fijación de tirante (9) en la
placa de conexión (1) y en la placa final (8) de manera
uniforme (par de giro = 1,3
Ampliar el sistema de válvulas
1
1. Suelte y retire los tornillos de fijación de tirante (9) en
la placa final (8).
2. Desmonte la placa final (8).
3. Atornille las ampliaciones de tirantes (4) alineándolas
en los tirantes (12, 13) (par de giro = 1,3
4. Introduzca la placa de válvulas en el tirante superior
(13); después, vírela hacia abajo hasta que encaje en el
tirante inferior (12).
5. Desplace la placa de válvulas por los tirantes en
dirección a la placa de conexión hasta que ésta encaje
en la placa de válvulas anterior.
6. Monte la placa final (8).
7. Inserte los tornillos de fijación de tirante (9) y las
arandelas en la placa final (8) y atorníllelos de manera
uniforme (par de giro = 1,3
5 Conexión eléctrica
En el VS LS04 SW puede cablear directamente cualquier
válvula. Para ello, se insertan extremos de cable aislados
en los bornes elásticos situados en la parte trasera del VS.
O Tome medidas de precaución contra sobretensiones
con longitudes de cables conductores de señales
superiores a 30 m.
0,1
Nm).
0,1
Nm).
0,1
0,1
Nm).
ATENCIÓN
18
Nm).
