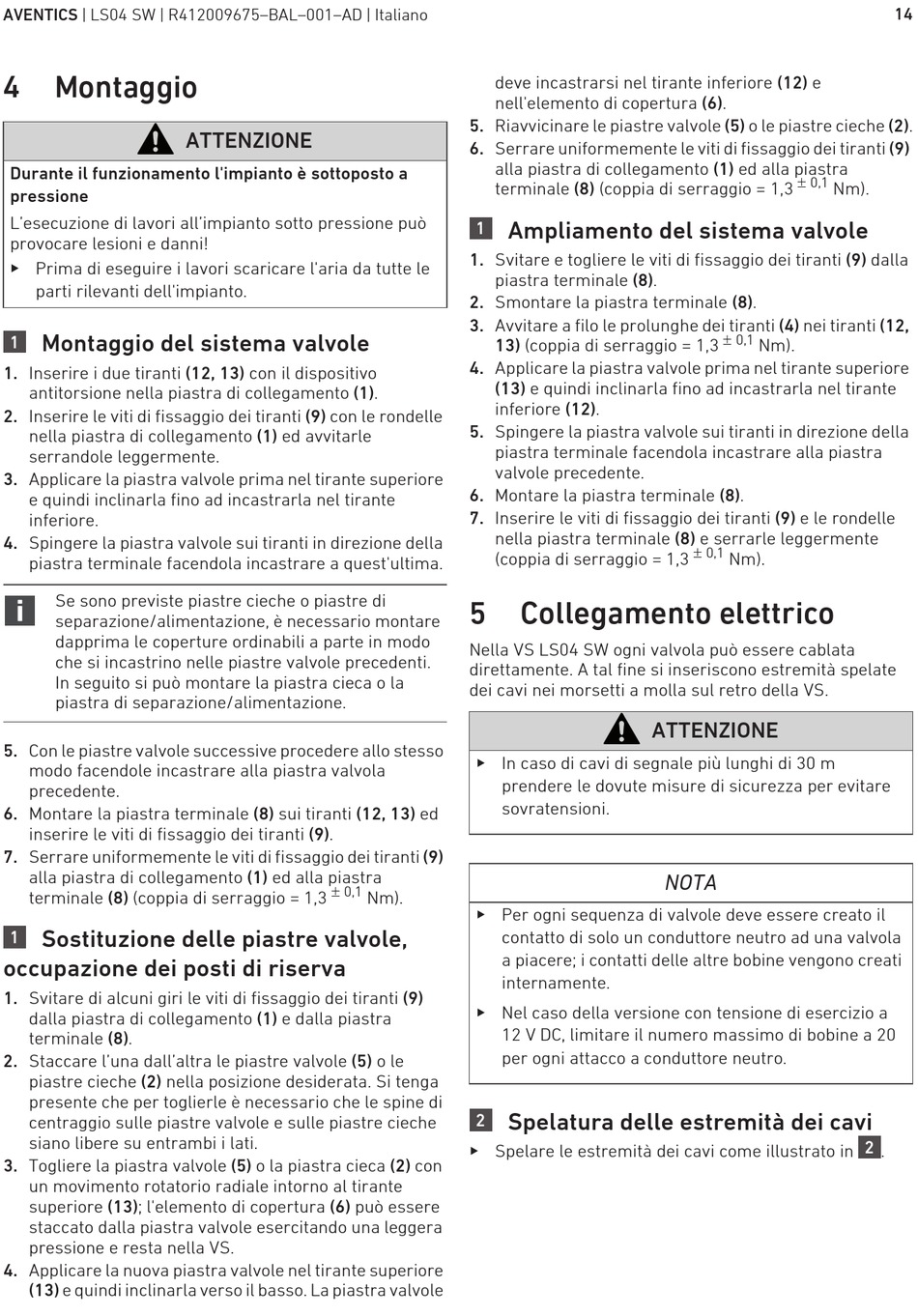

AVENTICS | LS04 SW | R412009675–BAL–001–AD | Italiano
4 Montaggio
Durante il funzionamento l'impianto è sottoposto a
pressione
L'esecuzione di lavori all'impianto sotto pressione può
provocare lesioni e danni!
O Prima di eseguire i lavori scaricare l'aria da tutte le
parti rilevanti dell'impianto.
Montaggio del sistema valvole
1
1. Inserire i due tiranti (12, 13) con il dispositivo
antitorsione nella piastra di collegamento (1).
2. Inserire le viti di fissaggio dei tiranti (9) con le rondelle
nella piastra di collegamento (1) ed avvitarle
serrandole leggermente.
3. Applicare la piastra valvole prima nel tirante superiore
e quindi inclinarla fino ad incastrarla nel tirante
inferiore.
4. Spingere la piastra valvole sui tiranti in direzione della
piastra terminale facendola incastrare a quest'ultima.
Se sono previste piastre cieche o piastre di
separazione/alimentazione, è necessario montare
dapprima le coperture ordinabili a parte in modo
che si incastrino nelle piastre valvole precedenti.
In seguito si può montare la piastra cieca o la
piastra di separazione/alimentazione.
5. Con le piastre valvole successive procedere allo stesso
modo facendole incastrare alla piastra valvola
precedente.
6. Montare la piastra terminale (8) sui tiranti (12, 13) ed
inserire le viti di fissaggio dei tiranti (9).
7. Serrare uniformemente le viti di fissaggio dei tiranti (9)
alla piastra di collegamento (1) ed alla piastra
terminale (8) (coppia di serraggio = 1,3
Sostituzione delle piastre valvole,
1
occupazione dei posti di riserva
1. Svitare di alcuni giri le viti di fissaggio dei tiranti (9)
dalla piastra di collegamento (1) e dalla piastra
terminale (8).
2. Staccare l'una dall'altra le piastre valvole (5) o le
piastre cieche (2) nella posizione desiderata. Si tenga
presente che per toglierle è necessario che le spine di
centraggio sulle piastre valvole e sulle piastre cieche
siano libere su entrambi i lati.
3. Togliere la piastra valvole (5) o la piastra cieca (2) con
un movimento rotatorio radiale intorno al tirante
superiore (13); l'elemento di copertura (6) può essere
staccato dalla piastra valvole esercitando una leggera
pressione e resta nella VS.
4. Applicare la nuova piastra valvole nel tirante superiore
(13) e quindi inclinarla verso il basso. La piastra valvole
ATTENZIONE
0,1
deve incastrarsi nel tirante inferiore (12) e
nell'elemento di copertura (6).
5. Riavvicinare le piastre valvole (5) o le piastre cieche (2).
6. Serrare uniformemente le viti di fissaggio dei tiranti (9)
alla piastra di collegamento (1) ed alla piastra
terminale (8) (coppia di serraggio = 1,3
Ampliamento del sistema valvole
1
1. Svitare e togliere le viti di fissaggio dei tiranti (9) dalla
piastra terminale (8).
2. Smontare la piastra terminale (8).
3. Avvitare a filo le prolunghe dei tiranti (4) nei tiranti (12,
13) (coppia di serraggio = 1,3
4. Applicare la piastra valvole prima nel tirante superiore
(13) e quindi inclinarla fino ad incastrarla nel tirante
inferiore (12).
5. Spingere la piastra valvole sui tiranti in direzione della
piastra terminale facendola incastrare alla piastra
valvole precedente.
6. Montare la piastra terminale (8).
7. Inserire le viti di fissaggio dei tiranti (9) e le rondelle
nella piastra terminale (8) e serrarle leggermente
(coppia di serraggio = 1,3
5

Collegamento elettrico

Nella VS LS04 SW ogni valvola può essere cablata
direttamente. A tal fine si inseriscono estremità spelate
dei cavi nei morsetti a molla sul retro della VS.
O In caso di cavi di segnale più lunghi di 30 m
prendere le dovute misure di sicurezza per evitare
sovratensioni.
Nm).
O Per ogni sequenza di valvole deve essere creato il
contatto di solo un conduttore neutro ad una valvola
a piacere; i contatti delle altre bobine vengono creati
internamente.
O Nel caso della versione con tensione di esercizio a
12 V DC, limitare il numero massimo di bobine a 20
per ogni attacco a conduttore neutro.
Spelatura delle estremità dei cavi
2
O Spelare le estremità dei cavi come illustrato in
0,1
0,1
Nm).
0,1
Nm).
ATTENZIONE
NOTA
14
Nm).
2
.
