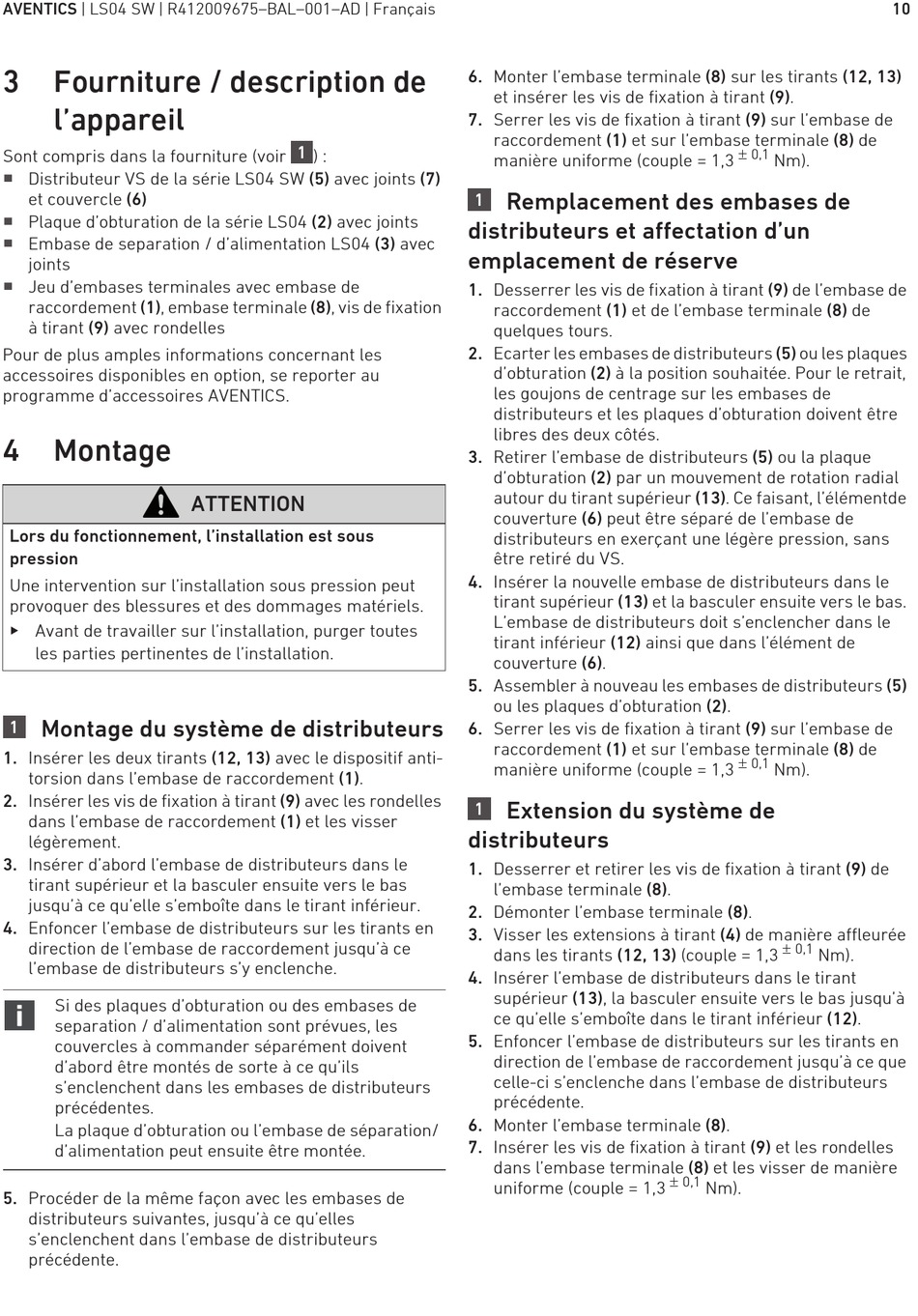

AVENTICS | LS04 SW | R412009675–BAL–001–AD | Français
3
Fourniture / description de
l'appareil
Sont compris dans la fourniture (voir
W
Distributeur VS de la série LS04 SW (5) avec joints (7)
et couvercle (6)
W
Plaque d'obturation de la série LS04 (2) avec joints
W
Embase de separation / d'alimentation LS04 (3) avec
joints
W
Jeu d'embases terminales avec embase de
raccordement (1), embase terminale (8), vis de fixation
à tirant (9) avec rondelles
Pour de plus amples informations concernant les
accessoires disponibles en option, se reporter au
programme d'accessoires AVENTICS.
4
Montage
Lors du fonctionnement, l'installation est sous
pression
Une intervention sur l'installation sous pression peut
provoquer des blessures et des dommages matériels.
O Avant de travailler sur l'installation, purger toutes
les parties pertinentes de l'installation.
Montage du système de distributeurs
1
1. Insérer les deux tirants (12, 13) avec le dispositif anti-
torsion dans l'embase de raccordement (1).
2. Insérer les vis de fixation à tirant (9) avec les rondelles
dans l'embase de raccordement (1) et les visser
légèrement.
3. Insérer d'abord l'embase de distributeurs dans le
tirant supérieur et la basculer ensuite vers le bas
jusqu'à ce qu'elle s'emboîte dans le tirant inférieur.
4. Enfoncer l'embase de distributeurs sur les tirants en
direction de l'embase de raccordement jusqu'à ce
l'embase de distributeurs s'y enclenche.
Si des plaques d'obturation ou des embases de
separation / d'alimentation sont prévues, les
couvercles à commander séparément doivent
d'abord être montés de sorte à ce qu'ils
s'enclenchent dans les embases de distributeurs
précédentes.
La plaque d'obturation ou l'embase de séparation/
d'alimentation peut ensuite être montée.
5. Procéder de la même façon avec les embases de
distributeurs suivantes, jusqu'à ce qu'elles
s'enclenchent dans l'embase de distributeurs
précédente.
1
) :
ATTENTION
6. Monter l'embase terminale (8) sur les tirants (12, 13)
et insérer les vis de fixation à tirant (9).
7. Serrer les vis de fixation à tirant (9) sur l'embase de
raccordement (1) et sur l'embase terminale (8) de
manière uniforme (couple = 1,3
Remplacement des embases de
1
distributeurs et affectation d'un
emplacement de réserve
1. Desserrer les vis de fixation à tirant (9) de l'embase de
raccordement (1) et de l'embase terminale (8) de
quelques tours.
2. Ecarter les embases de distributeurs (5) ou les plaques
d'obturation (2) à la position souhaitée. Pour le retrait,
les goujons de centrage sur les embases de
distributeurs et les plaques d'obturation doivent être
libres des deux côtés.
3. Retirer l'embase de distributeurs (5) ou la plaque
d'obturation (2) par un mouvement de rotation radial
autour du tirant supérieur (13). Ce faisant, l'élémentde
couverture (6) peut être séparé de l'embase de
distributeurs en exerçant une légère pression, sans
être retiré du VS.
4. Insérer la nouvelle embase de distributeurs dans le
tirant supérieur (13) et la basculer ensuite vers le bas.
L'embase de distributeurs doit s'enclencher dans le
tirant inférieur (12) ainsi que dans l'élément de
couverture (6).
5. Assembler à nouveau les embases de distributeurs (5)
ou les plaques d'obturation (2).
6. Serrer les vis de fixation à tirant (9) sur l'embase de
raccordement (1) et sur l'embase terminale (8) de
manière uniforme (couple = 1,3
Extension du système de
1
distributeurs
1. Desserrer et retirer les vis de fixation à tirant (9) de
l'embase terminale (8).
2. Démonter l'embase terminale (8).
3. Visser les extensions à tirant (4) de manière affleurée
dans les tirants (12, 13) (couple = 1,3
4. Insérer l'embase de distributeurs dans le tirant
supérieur (13), la basculer ensuite vers le bas jusqu'à
ce qu'elle s'emboîte dans le tirant inférieur (12).
5. Enfoncer l'embase de distributeurs sur les tirants en
direction de l'embase de raccordement jusqu'à ce que
celle-ci s'enclenche dans l'embase de distributeurs
précédente.
6. Monter l'embase terminale (8).
7. Insérer les vis de fixation à tirant (9) et les rondelles
dans l'embase terminale (8) et les visser de manière
uniforme (couple = 1,3
0,1
Nm).
0,1
Nm).
0,1
Nm).
0,1
Nm).
10
