Anschließen einer MBUS
1. Stellen Sie vor dem Anschließen der Kabel sicher, dass der SUN2000 und der SmartLogger mit MBUS-Modul
ausgestattet sind.
2. Ist der SmartLogger über eine MBUS mit dem SUN2000 verbunden, muss dann kein RS485-
Kommunikationskabel angeschlossen werden.
3. Wenn der SmartLogger über eine MBUS kommuniziert, der an einen Miniaturtrennschalter (MCB) oder
Messersicherungsschalter angeschlossen werden, um im Kurzschlussfall einen Geräteschaden zu vermeiden.

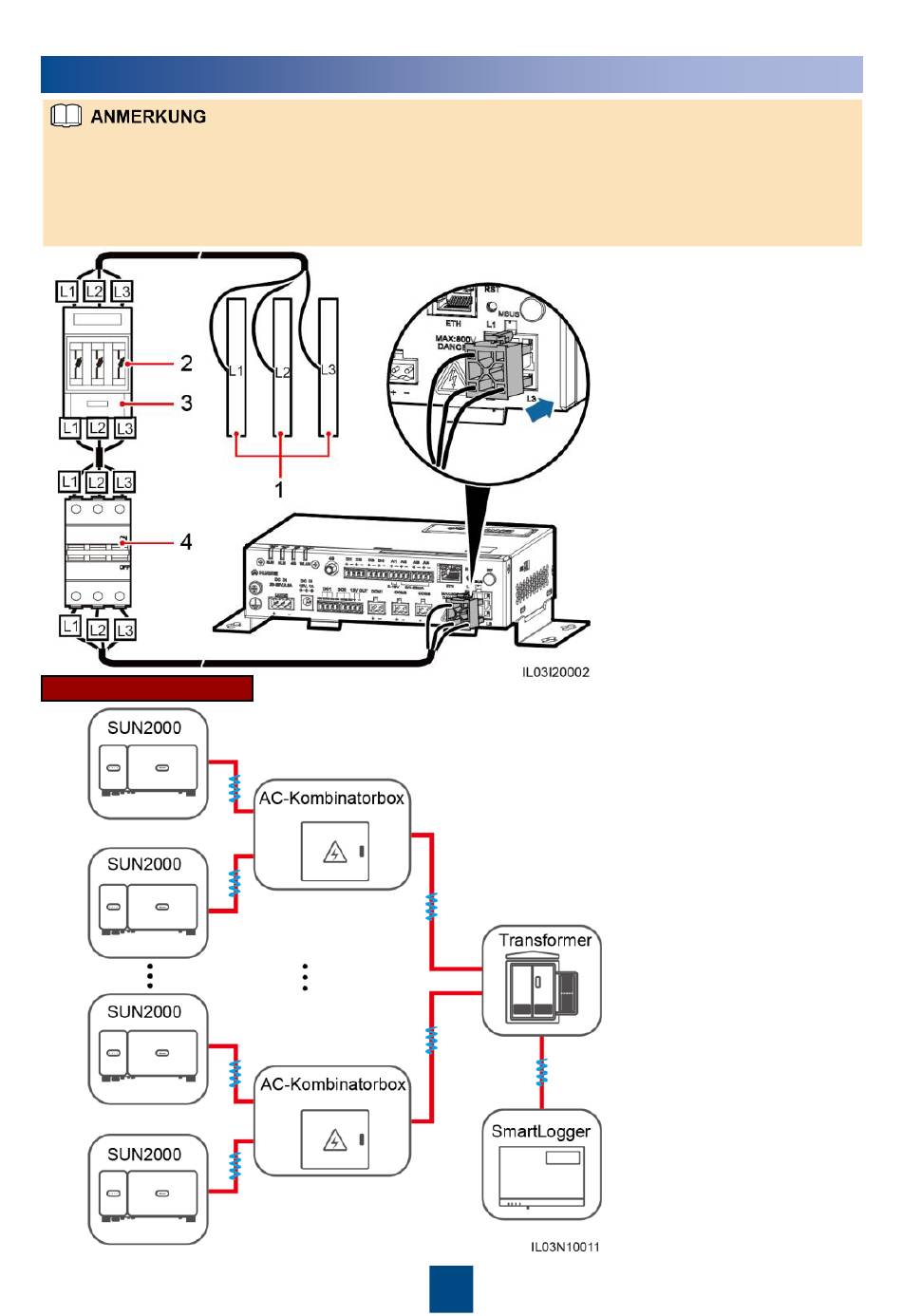

Netzwerkdiagramm
7
(1) Busschienen L1, L2 und L3
(2) Sicherung
(3) Messersicherungsschalter
(4) MCB
